P0304 коды төртінші цилиндрдегі жану процесінің үзілуін тіркейді. Бұл сигнал нақты камерадағы жанудың тұрақсыз немесе тоқтап қалғанын білдіреді, сондықтан қозғалтқыш қуатын жоғалтады, үш цилиндрлі жұмыс істейді, ал Check Engine индикаторы жануы немесе жыпылықтауы мүмкін. Себептері әртүрлі болуы мүмкін — тозған оттықтан бастап цилиндрдің механикалық тозуына дейін. Дәл себебін анықтау үшін бірқатар диагностика қажет: ұшқын мен отын беру жүйесін қараудан бастап компрессияны өлшеуге дейін. Төменде ақауды қалай анықтау, ең алдымен не тексеру керек және қашан мамандарға жүгіну қажет екенін талқылаймыз.
Бұл мақалада
P0304 қатесінің мағынасы: кодтың түсіндірмесі
P0304 — OBD-II диагностикалық коды, төртінші цилиндрдегі ұшқынның үзілуін білдіреді. ECU оны коленвал мен таратқыш біліктерінің датчиктері төртінші камерадағы жану кезінде айналу жылдамдығының төмендеуін тіркегенде жазады. Мұндай үзілістер жанудың кешігуі, әлсіздігі немесе мүлде болмауын көрсетеді. Код дәл төртінші цилиндрге қатысты, бұл іздеу ауқымын тарылтады: мәселе осы цилиндрдің ұшқын жүйесінде, форсунка арқылы отын беру жүйесінде немесе жану камерасының механикалық жағдайында болуы мүмкін.
P0300 кодынан айырмашылығы, ол барлық цилиндрлердегі кездейсоқ үзілістерді тіркейді, P0304 нақты ақауды көрсетеді. Бұл диагностиканы жеңілдетеді — бүкіл қозғалтқышты тексерудің қажеті жоқ, төртінші цилиндрге қызмет көрсететін бөлшектерге назар аудару жеткілікті.
Төртінші цилиндрдегі ұшқын үзілуінің белгілері
Бір цилиндрдегі ұшқын үзілістері сканерсіз де байқалады. Әдетте қозғалтқыш үш цилиндрлі жұмыс істей бастайды, жұмыс тұрақсыз болады, әсіресе бос жүрісте, руль дөңгелегі мен кузовта айқын діріл пайда болады. Машина үдеуде тарту күшін жоғалтады, көтерілу кезінде жылдамдығы төмендейді.
Егер Check Engine индикаторы жүктеме кезінде жыпылықтаса, бұл катализаторға зиян келтіруі мүмкін ауыр үзілістердің белгісі. Мұндай жағдайда қозғалысты дереу тоқтатып, көмек сұраған жөн. Егер индикатор тұрақты жанса, бірақ жыпылықтамаса, үзілістер ECU жадысында тіркелген, бірақ қазіргі уақытта әлсіреген.
Отын шығыны артуы мүмкін — жанбаған отын шығару жүйесіне түсіп, катализаторда жартылай жануы мүмкін. Кейде шығару түтігінен бензин иісі шығады. Суық іске қосу кезінде шығару коллекторында немесе катализаторда жарылыстар болуы мүмкін — бұл цилиндрде жанбаған қоспаның жануы.
Суық ауа райында үзілістер айқын көрінеді: суық іске қосу қиын, оттықтар мен катушкалар қатты жұмыс істейді, әлсіз ұшқын немесе тозған электрод қыздыру кезінде ақау береді. Ауа ылғалдылығы жоғары болғанда жоғары кернеулі сымдар мен наконечниктердің оқшаулауындағы микротрещиналар күшейеді.
| Белгі | Бірінші тексеру | Құрал |
|---|---|---|
| Үш цилиндрлі жұмыс, бос жүрістегі діріл | Оттық, катушка, жоғары кернеулі сым | Мультиметр, саңылау өлшегіш |
| Үдеуде жыпылықтайтын Check Engine | Катушка, форсунка | OBD2-сканер, стетоскоп |
| Отын шығынының артуы | Форсунка, ауа енуі | Манометр, түтін генераторы |
| Шығару жүйесіндегі жарылыстар | Ұшқын үзілістері, бай қоспа | Сканер, осциллограф |
| Қиын суық іске қосу | Оттық, компрессия | Компрессометр, саңылау өлшегіш |
| Жуылғаннан кейін тұрақсыз бос жүріс | Жоғары кернеулі сым, наконечник | Көзбен қарау, мультиметр |
| Жоғары айналымда қуаттың төмендеуі | Оттық, катушка, отын | Сканер, манометр |
P0304 кодының негізгі себептері
Ұшқын жүйесі
Оттық — ең жиі кездесетін себептердің бірі. Тозған электрод, ұшқын саңылауының ұлғаюы, көміртек шөгінділері немесе дұрыс емес жылулық диапазон жүктеме кезінде ұшқынның әлсіреуіне немесе жоғалуына әкелуі мүмкін. Оттықтың сыртқы көрінісі жану камерасындағы жоғары қысымдағы жұмыс қабілетін әрдайым көрсетпейді.

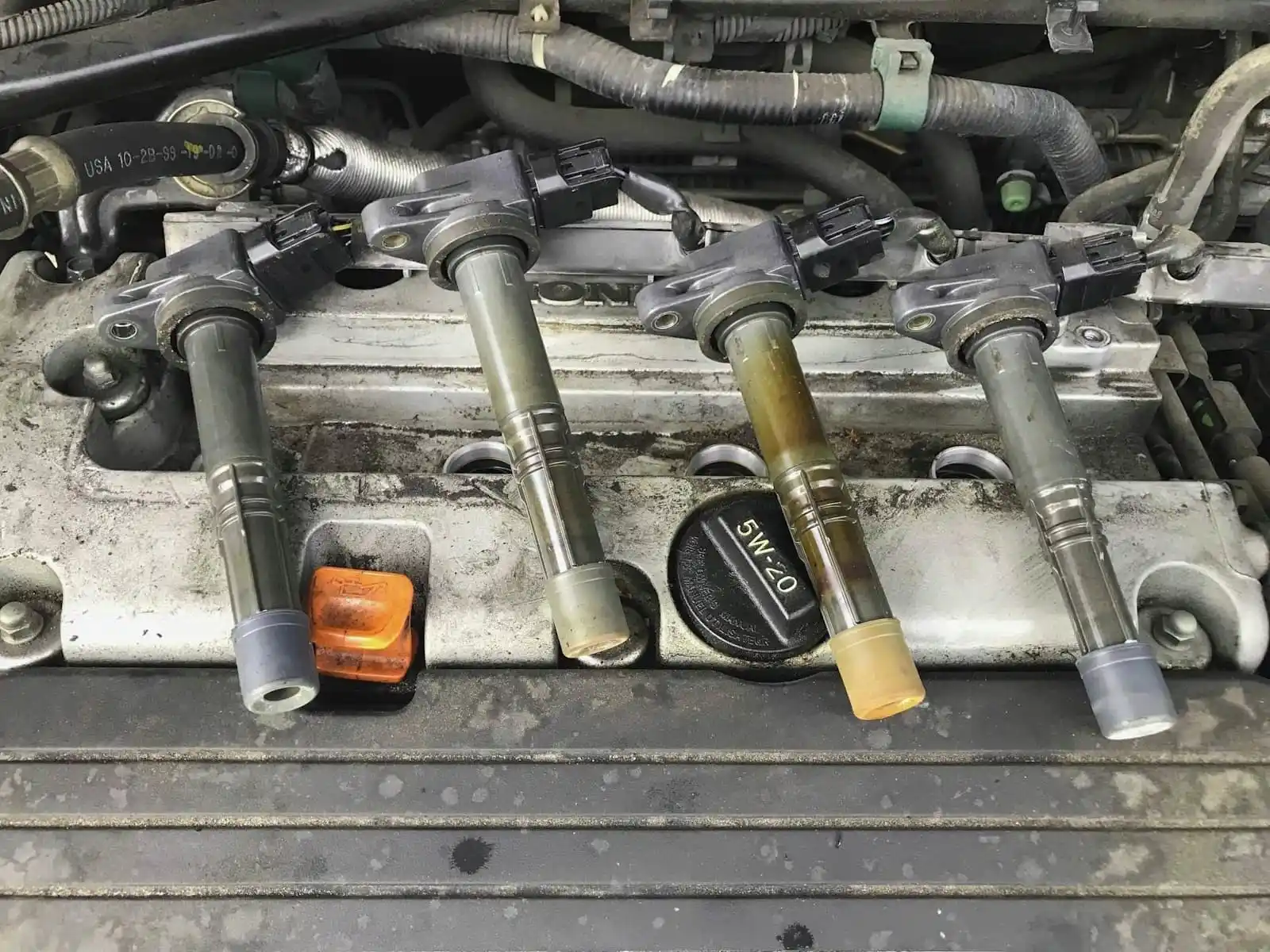

Ұшқын катушкасы. Оқшаулаудағы микротрещиналар, пробой немесе қызып кету жоғары кернеулі импульстің сапасын төмендетеді. Катушка бос жүрісте жұмыс істей алады, бірақ жүктеме кезінде тиімділігін жоғалтады. Кейде мәселе тек қозғалтқыштың жоғары температурасы кезінде көрінеді.
Жоғары кернеулі сым немесе наконечник. Оқшаулаудың зақымдануы, контактілердің коррозиясы немесе токтың массаға ағуы ұшқын энергиясын төмендетеді. Ескі көліктерде сымдар температура мен дірілден жиі жарылады.
Маңызды: Жоғары кернеулі жүйемен жұмыс істеу сақтық пен қауіпсіздік шараларын сақтауды талап етеді. Тәжірибесі жоқ болса, мамандарға жүгінген дұрыс.
Отын жүйесі
Форсунка. Ауырған бүріккіш, ине жабысып қалуы немесе басқару орамасының ақауы отын беру үзілістеріне әкелуі мүмкін. Кедей қоспа нашар жанса, бай қоспа оттықты бітейді. Форсунка үзіліспен жұмыс істеуі мүмкін.
Отын қысымы. Әлсіз бензонасос, бітелген сүзгі немесе қысым реттегіштің ақауы отын рампасында діріл тудырады. Кейбір конструкцияларда төртінші форсунка орналасуына байланысты қысымы төмен болуы мүмкін.
Маңызды: Отын жүйесімен жұмыс істеу қауіпсіздік шараларын және кәсіби құралдарды талап етеді. Өзіндік диагностика көбінесе визуалды тексеру мен форсункаларды тыңдаумен шектеледі.
Цилиндр механикасы
Компрессия. Поршеньдік сақиналардың тозуы, клапанның күйіп кетуі немесе цилиндр басының тығыздағышының ақауы сығу қысымын төмендетеді. Төмен компрессияда ұшқын мен отын қалыпты болса да, қоспа нашар жануы мүмкін.
Маңызды: Компрессияны тексеру арнайы құралдар мен тәжірибені талап етеді. СТО-да жүргізу ұсынылады.
Басқа факторлар
Ауа енуі қоспаны кедейлеп, жануды қиындатады. Зақымдалған вакуумдық шлангтар, кіріс коллекторының тығыздағышы немесе форсункалардың тығыздағыштары төртінші цилиндр аймағына артық ауа жіберуі мүмкін.
Синхрондау датчиктері (коленвал, таратқыш білік) P0304 қатесін сирек тудырады, әдетте қосымша қателермен бірге болады. Қате сигнал үзілістер ретінде көрінуі мүмкін, бірақ қосымша қателермен бірге жүреді.
Маңызды: Диагностика кешенді тәсілді және кәсіби құралдарды талап етеді.
Common Rail дизель жүйелері үшін
Common Rail дизель қозғалтқыштарында төртінші цилиндрдегі үзілістер мыналарға байланысты болуы мүмкін:
- Форсунканың ақауы: форсунка ұяшығының тығыз еместігі, артық отын беруге әкеледі. Қайтару ағыны тесті (return flow test) форсунка инеcінің немесе бүріккіштің тозуын анықтауға көмектеседі.
- Енгізу балансы: диагностикалық сканер арқылы цилиндрлер бойынша отын мөлшерін теңестіру қажет екенін көрсетеді.
- Ұяшықтың тығыз еместігі: форсункалардың мыс тығыздағыш шайбаларының жағдайы цилиндрдің тығыздығы мен жұмысын әсер етеді.
Дизель қозғалтқыштарында цилиндр механикасын тексермес бұрын осы тармақтардан бастау ұсынылады. Барлық тесттер кәсіби құралдар мен тәжірибені талап етеді.
P0304 диагностикасы: себебін кезең-кезеңімен анықтау
Ақпарат жалпы сипатта және маман кеңесін алмастыра алмайды.
1-қадам. Кодты растау және мәліметтерді оқу

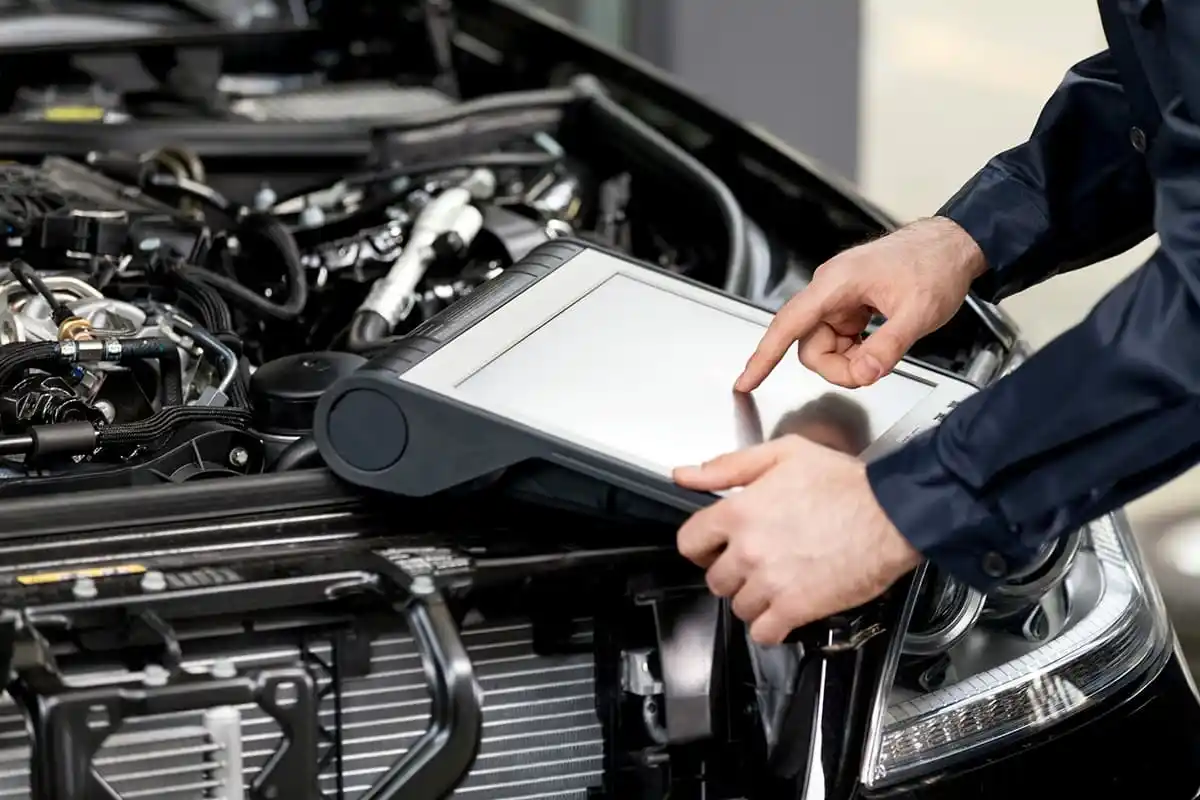

OBD-II сканерін қосып, кодтарды оқыңыз. P0304 тіркелген жағдайларды (фриз-фрейм) тексеріңіз: айналымдар, жүктеме, температура. Қысқа және ұзақ мерзімді отын түзетулерін қараңыз. Төртінші цилиндр немесе бүкіл қатар бойынша жоғары түзетулер отын немесе ауа ену мәселесін көрсетуі мүмкін.
SAE J1979/ISO 15031 стандарты бойынша ұшқын үзілістерінің есептегіштерін тексеріңіз. Егер төртінші цилиндрдің есептегіші басқалардан айтарлықтай жоғары болса, мәселе жергілікті.
2-қадам. Ұшқынның жылдам тексерісі
Төртінші цилиндрдің оттығын шығарып алыңыз. Электродты қараңыз: қатты тозу, көміртек шөгінділері, жіпте май болуы мәселенің белгісі. Саңылауды тексеріңіз — ол өндірушінің ұсыныстарына сәйкес болуы керек (көбінесе бензин қозғалтқыштарында 0,8–1,1 мм, нақты мәліметтер сервис нұсқаулығында). Егер оттық ескі немесе күмәнді көрінсе, ауыстырып, тестті қайталаңыз.
Ұшқын катушкасын тексеріңіз: корпуста жарықтар, пробой іздері, разъёмде ылғал бар-жоғын қараңыз. Күмән туындаса, мультиметрмен бастапқы және екінші ораманың кедергісін өлшеңіз. Нормадан ауытқу болса, мамандарға жүгініңіз.
Жоғары кернеулі сымды (бар болса) тексеріңіз: оқшаулаудың зақымдануы, наконечниктердің коррозиясы. Сымның кедергісін өлшеп, спецификацияға сәйкес екеніне көз жеткізіңіз.
Маңызды: Жоғары кернеулі жүйемен жұмыс істеу сақтық пен қауіпсіздік шараларын сақтауды талап етеді. Тәжірибесі жоқ болса, мамандарға жүгінген дұрыс.
3-қадам. «Орнын ауыстыру» әдісі
Ақауды анықтау үшін төртінші цилиндрдің катушкасын басқа цилиндрдің катушкасымен (мысалы, екінші немесе үшінші) ауыстырыңыз. Қозғалтқышты іске қосып, бірнеше шақырым жүріп, кодтарды қайта оқыңыз.
| Орнын ауыстырдық | Код өзгерді | Қорытынды |
|---|---|---|
| Катушка 4→2 | P0302 | Катушка ақаулы болуы мүмкін |
| Катушка 4→2 | P0304 (өзгермеді) | Мәселе, мүмкін, катушкада емес |
| Оттық 4→3 | P0303 | Оттық ақаулы болуы мүмкін |
| Жоғары кернеулі сым 4→2 | P0302 | Сым ақаулы болуы мүмкін |
Оттықтар мен сымдарды да осылай тексеруге болады. Бұл кезде абай болу және бөлшектердің үйлесімділігін ескеру маңызды.
4-қадам. Форсунка және отын
Стетоскоппен форсунканы тыңдаңыз — қозғалтқыш жұмыс істегенде үнемі щелкать етуі керек. Үнемі емес немесе жоқ щелчоктар ине жабысып қалғанын немесе ораманың ақауын көрсетуі мүмкін.
Мүмкін болса, сканер арқылы форсункалардың баланс-тестін орындаңыз: ECU форсункаларды кезекпен ажыратып, айналымдардың төмендеуін бағалайды. Егер төртінші форсунка ажыратылғанда айналымдар басқаларға қарағанда аз төмендесе, форсунка әлсіз жұмыс істейді.
Манометрмен рампадағы отын қысымын өлшеңіз. Тарату инжекциясы үшін типтік диапазон шамамен 3,0–4,0 бар, тікелей инжекцияда жоғарырақ (нақты мәліметтер нұсқаулықта). Төмен қысым немесе діріл бензонасос, сүзгі немесе реттегіш ақауын көрсетуі мүмкін.
Маңызды: Отын жүйесімен жұмыс істеу қауіпсіздік шараларын және кәсіби құралдарды талап етеді.
5-қадам. Ауа енуін іздеу
Ауа енуі қоспаны кедейлеп, жануды қиындатады. Вакуумдық шлангтарды, кіріс коллекторының тығыздағышын, форсункалардың тығыздағыштарын, әсіресе төртінші цилиндр аймағын тексеріңіз.
Ауа енуін анықтау үшін түтін тестін немесе карбюратор тазалағышын қолдануға болады: қозғалтқыш жұмыс істеп тұрған кезде кіріс коллекторының айналасына шашыңыз. Егер айналымдар өзгерсе, ауа енуі анықталды.
Маңызды: Жанғыш заттармен жұмыс істегенде қауіпсіздік шараларын сақтап, ашық от пен ұшқыннан аулақ болыңыз.

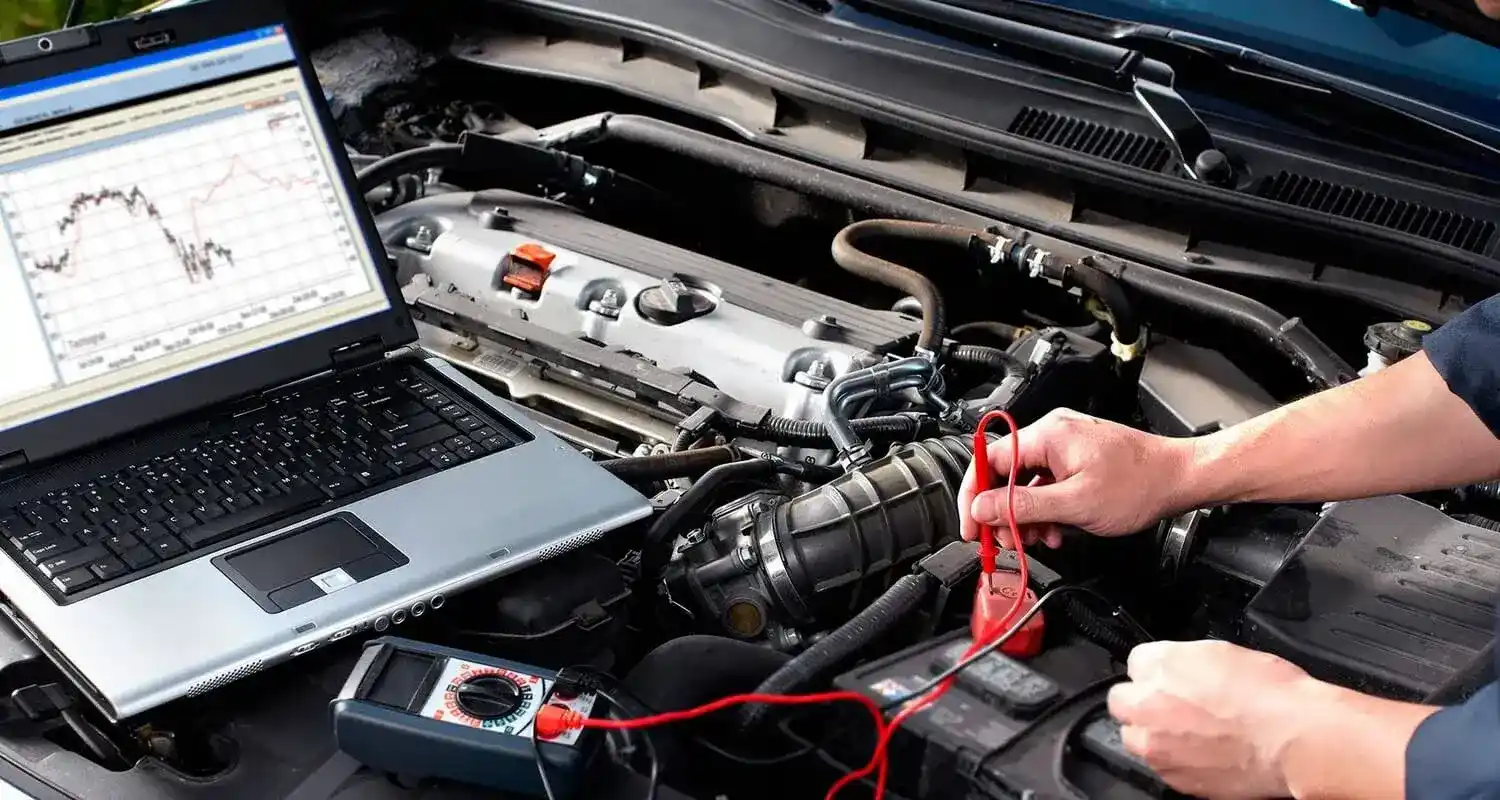

6-қадам. Электр тізбектерін тексеру
Ұшқын катушкасының қуат және масса байланысын тексеріңіз. Нашар разъём байланысы немесе контактілердің коррозиясы катушканың тұрақсыз жұмысын тудыруы мүмкін.
Форсунканың сымдарын тексеріңіз: ораманың кедергісі, сымның бүтіндігі, ECU-мен байланыс сапасы. Зақымдалған сым немесе коррозияланған разъём басқару сигналын үзуі мүмкін.
Маңызды: Электр жүйесін тексеру дағдылар мен құралдарды талап етеді. Тәжірибесі жоқ болса, мамандарға жүгінген дұрыс.
7-қадам. Цилиндр механикасы
Алдыңғы тексерістер себепті анықтамаса, компрессияны өлшеңіз. Дұрыс цилиндр үшін типтік диапазон 12–16 бар (нақты мәліметтер нұсқаулықта). Цилиндрлер арасындағы айырмашылық 10–15%-дан асса, сақиналардың тозуы, клапанның күйіп кетуі немесе ГБЦ тығыздағышының ақауы бар деген сөз.
Leakdown тестін орындаңыз: оттық тесігі арқылы цилиндрге сығылған ауаны беріп, қай жерде ағып жатқанын анықтаңыз. Қабылданатын ағып кету 15–20%-дан кем болуы керек. Шығару жүйесінен шыққан сыбдыр клапандарға, картриден шыққаны сақиналарға, көршілес цилиндрден шыққаны тығыздағышқа қатысты.
Маңызды: Бұл тесттер кәсіби құралдар мен тәжірибені талап етеді.
8-қадам. Соңғы сынақ
Ақауды жойғаннан кейін қателер кодын сканермен өшіріңіз (аккумулятор клеммасын ажырату ұсынылмайды, себебі кейбір модельдерде ECU адаптациялары өшіп қалуы мүмкін, сервис нұсқаулығын қараңыз). Түрлі жүктемелермен тест-драйв жасаңыз: бос жүріс, бірқалыпты үдеу, кенет үдеу, тауға көтерілу.
Барлық цилиндрлердегі ұшқын үзілістерінің есептегіштерін тексеріңіз. Егер төртінші цилиндрдің есептегіші нөлде болса және отын түзетулері тұрақты болса, мәселе шешілген болуы мүмкін.
Код қайталанса, диагностика процесін қайталап, қажет болса мамандарды тартыңыз.
Жөндеу: не және қашан ауыстыру керек
Жайдан бастаңыз. Егер диагностика оттыққа қатысты болса, оны ауыстырыңыз. Бір оттықты ауыстырғанда бүкіл жиынтықты ауыстыру ұсынылады, әсіресе жүріс қашықтығы ұсынылған аралықтан асқан болса, себебі бөлшектердің тозуы әдетте біркелкі болады.
Ақаулы ұшқын катушкасын жаңа немесе жұмыс істейтін катушкаға ауыстырады. Орнатпас бұрын разъём мен жоғары кернеулі наконечниктің жағдайын тексеріңіз. Егер сым зақымдалған болса, оны катушканың өзімен бірге ауыстырыңыз.
Бітелген форсунканы ультрадыбыстық стендте тазалап көруге болады. Егер форсунка механикалық ақаулы болса (ине жабысып қалу, ораманың пробойы), ауыстыру қажет. Бір форсунканы ауыстырғанда қалғандарының жұмыс өнімділігі әртүрлі болуы мүмкін, сондықтан жиынтықты толық ауыстыру жеңілірек болуы мүмкін.
Төмен компрессия күрделі жөндеуді талап етеді: ГБЦ тығыздағышын ауыстыру, клапандарды жону, поршень сақиналарын немесе цилиндрді гильзалау. Жұмыстың көлемі leakdown тестінің нәтижесіне байланысты.
Отын қысымы мәселесі болса, бензонасос, сүзгі немесе қысым реттегішті ауыстырады.
Қатені өшіру және нәтижені тексеру
Жөндеуден кейін OBD-II сканері арқылы қателер кодын өшіріңіз. Аккумулятор клеммасын ажырату кейбір модельдерде ECU адаптацияларын өшіруі мүмкін — сервис нұсқаулығын тексеріңіз. Егер көлігіңізге қауіпсіз болса, қолдануға болады, әйтпесе тек сканер арқылы өшіру керек.
Әртүрлі жүктемелермен тест-драйв жасаңыз: тыныш қозғалыс, кенет үдеу, тауға көтерілу. Қозғалтқыштың жұмысын бақылаңыз: үш цилиндрлі жұмыс, діріл, Check Engine индикаторы қайталанбауы тиіс.
Кодтарды қайта оқыңыз. Ұшқын үзілістерінің есептегіштері мен отын түзетулерін тексеріңіз. Егер P0304 шықпаса және төртінші цилиндрдің есептегіші нөл болса, мәселе шешілген.
Код қайталанса, диагностика тізбегін қайта қарап шығыңыз: электр жүйесі, ауа енуі немесе цилиндр механикасы мәселесі жіберілген болуы мүмкін.
Нормалар мен шектер (бағдар ретінде)
Бұл мәндер шамалас, нақты мәліметтерді қозғалтқыштың сервис нұсқаулығынан қараңыз.
| Параметр | Типтік диапазон | Сындарлы ауытқу |
|---|---|---|
| Оттық саңылауы | 0,8–1,1 мм | >1,3 мм немесе <0,6 мм |
| Компрессия | 12–16 бар | Цилиндрлер арасындағы айырмашылық >10–15% |
| Leakdown бойынша ағып кету | <15–20% | >20% |
| Отын қысымы (таралу инжекциясы) | ~3,0–4,0 бар | 2,5 бардан төмен немесе діріл |
| Отын қысымы (тікелей инжекция) | Модельге байланысты | Нұсқаулық бойынша анықтаңыз |
Дисклеймер: сандық нормалар шамалас, нақты мәліметтерді қозғалтқыштың нұсқаулығынан қараңыз.
Қазақстан жағдайындағы пайдалану ерекшеліктері
Мұздатқыштар
−15°C төмен температурада:
- Жоғары кернеулі сымдар мен наконечниктердегі микротрещиналарды тексеріңіз — суық оқшаулауды сынғыш етеді, токтың массаға ағуы күшейеді.
- Аккумулятордың жағдайын бақылаңыз — әлсіз батарея катушкаға күшті ұшқын үшін жеткілікті энергия бермейді.
- Оттық ұяшығындағы конденсат немесе ылғалды қараңыз — суықта ол байланысқа кедергі келтіруі мүмкін.
Жылу
+35°C жоғары температурада:
- Ұшқын катушкалары мен ECU электроникасы қызып кетуі мүмкін — егер үзілістер тек ыстықта болса, катушкалардың салқындатылуын және бекітілуін тексеріңіз.
- Отын қысымы әлсіз насос себебінен рампада бу түзілуінен төмендеуі мүмкін.
Отын сапасы және сүзгілер
Егер аймағыңызда отын сапасы тұрақсыз болса:
- Отын сүзгісін ауыстыру аралығын қысқартыңыз.
- Форсункалардың жиі бітелуі кезінде қосымша ұсақ сүзгіні орнатуды қарастырыңыз.
ГБО
Егер газ баллондық жабдық орнатылған болса:
- Бензин режимінде үзілістерді диагностикалаңыз — бензин режиміне ауысып, кодтарды өшіріп, тест жүргізіңіз. Егер P0304 жоғалса, мәселе газ баптауында немесе беруінде болуы мүмкін, цилиндрде емес.
Жиі қойылатын сұрақтарға жауаптар (FAQ)
P0304 пен P0300 кодтарының айырмашылығы неде?
P0304 — нақты 4-ші цилиндрдегі тұтану сәтсіздігінің коды. Себебі жергілікті: осы цилиндрдің оттық шамы, катушкасы, бүріккішін немесе сығылуы.
P0300 — бір цилиндрге байланыссыз кездейсоқ немесе көп рет қайталанатын тұтану сәтсіздіктері. Себептері көбінесе жүйелік: сапасыз жанармай, төмен қысым, ауа енуі, синхрондау датчиктеріндегі ақаулар, оттық шамдарының жалпы тозуы. Барлық қозғалтқышты тексеру қажет, тек бір цилиндрді емес.
P0304 кезінде жыпылықтайтын Check Engine индикаторы нені білдіреді?
Жыпылықтайтын Check Engine индикаторы белсенді маңызды тұтану сәтсіздіктерін хабарлайды — жанбаған жанармай катализаторға түсіп, оны қызып кетіруі және зақымдануына әкелуі мүмкін. Бұл жағдайда қозғалысты дереу тоқтатып, қымбат жөндеуден аулақ болу үшін көмекке жүгіну ұсынылады.
Оттық шамдар мен катушкаларды толық жиынтықпен ауыстыру керек пе, әлде жеке-жеке бола ма?
Жеке-жеке ауыстыруға болады, егер қалған бөлшектер жақсы жағдайда болса және жүріс аз болса. Алайда, егер көлік көп жүрсе, толық жиынтықпен ауыстыру ұсынылады: оттық шамдар мен катушкалар шамамен бірдей тозады, және басқа цилиндрде қате пайда болу қаупі жоғары. Толық жиынтықпен ауыстыру қайталанатын жөндеулердің алдын алуы мүмкін.
