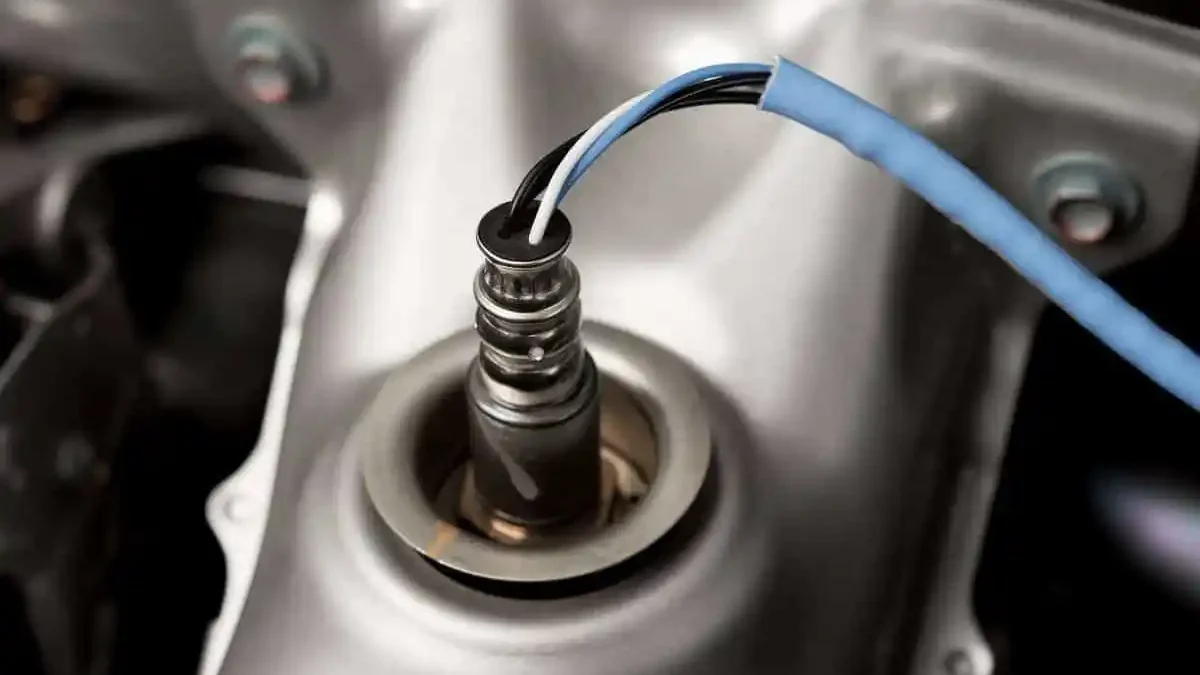

Как проверить лямбда-зонд: толық кезең-кезеңімен нұсқаулық

Лямбда-зонд – шығатын газдардың құрамын бақылайтын оттегі сенсоры, ол қозғалтқышты басқару жүйесіне оңтайлы жанармай қоспасын ұстап тұруға көмектеседі. Лямбда-зондты тексеру әдетте екі кезеңде жүргізіледі: алдымен қыздырғыштың кедергісі өлшенеді, содан кейін қызған қозғалтқышта сенсор сигналы бағаланады. 4-сымдық цирконий сенсорлары үшін кернеу өлшенеді, ол белгілі бір диапазонда тез ауытқуы тиіс, ал 5-сымдық кең жолақты сенсорлар үшін қыздырғыш мультиметрмен тексеріліп, қоспаның құрамы OBD-II сканері арқылы бағаланады. Тексеру сенсор разъёміне қолжетімділікті, оның пиндерін білу және ыстық элементтермен жұмыс кезінде қауіпсіздік шараларын сақтауды талап етеді.

Жылдам бастау: 5 қадамда не тексеру керек

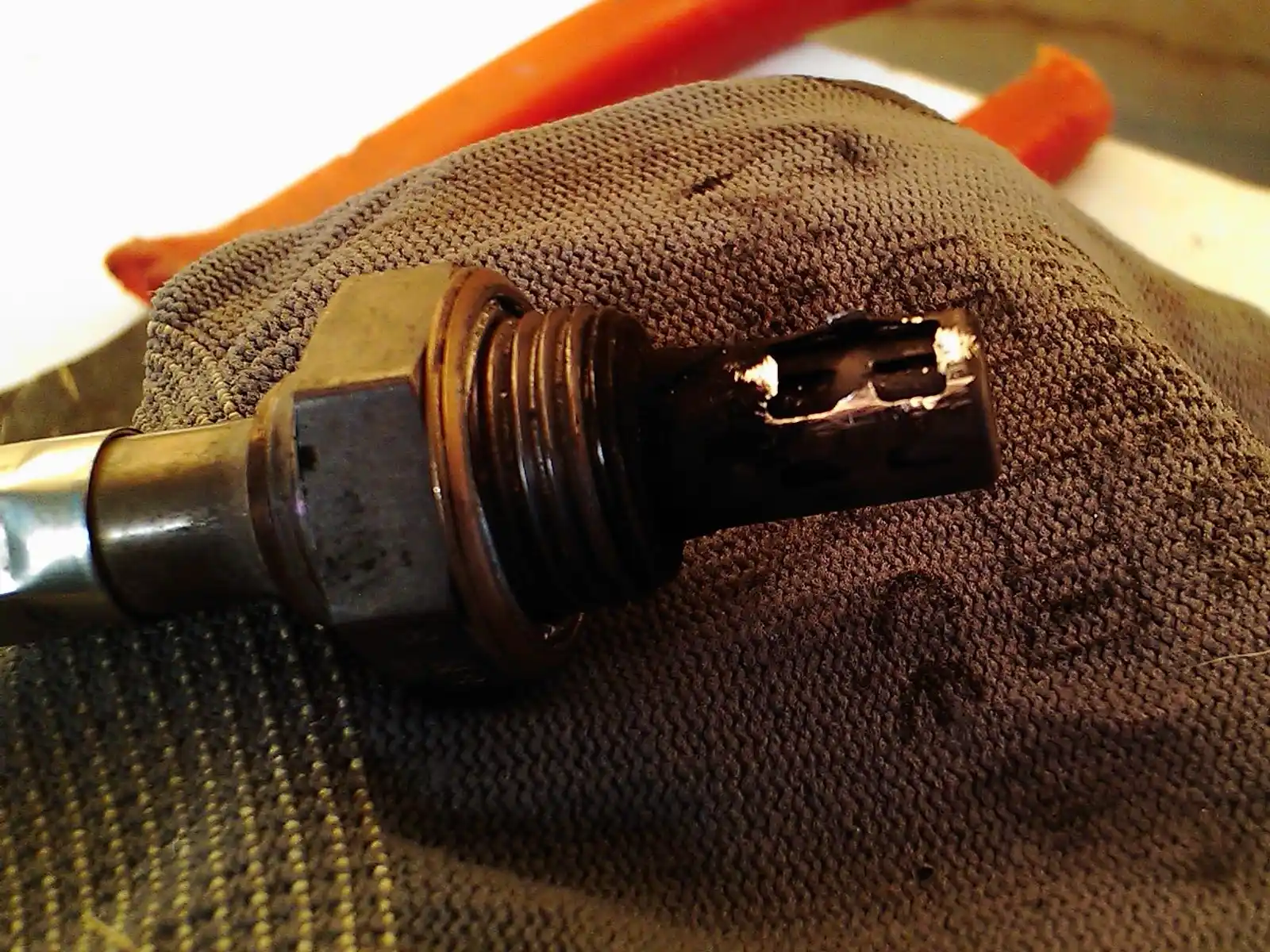

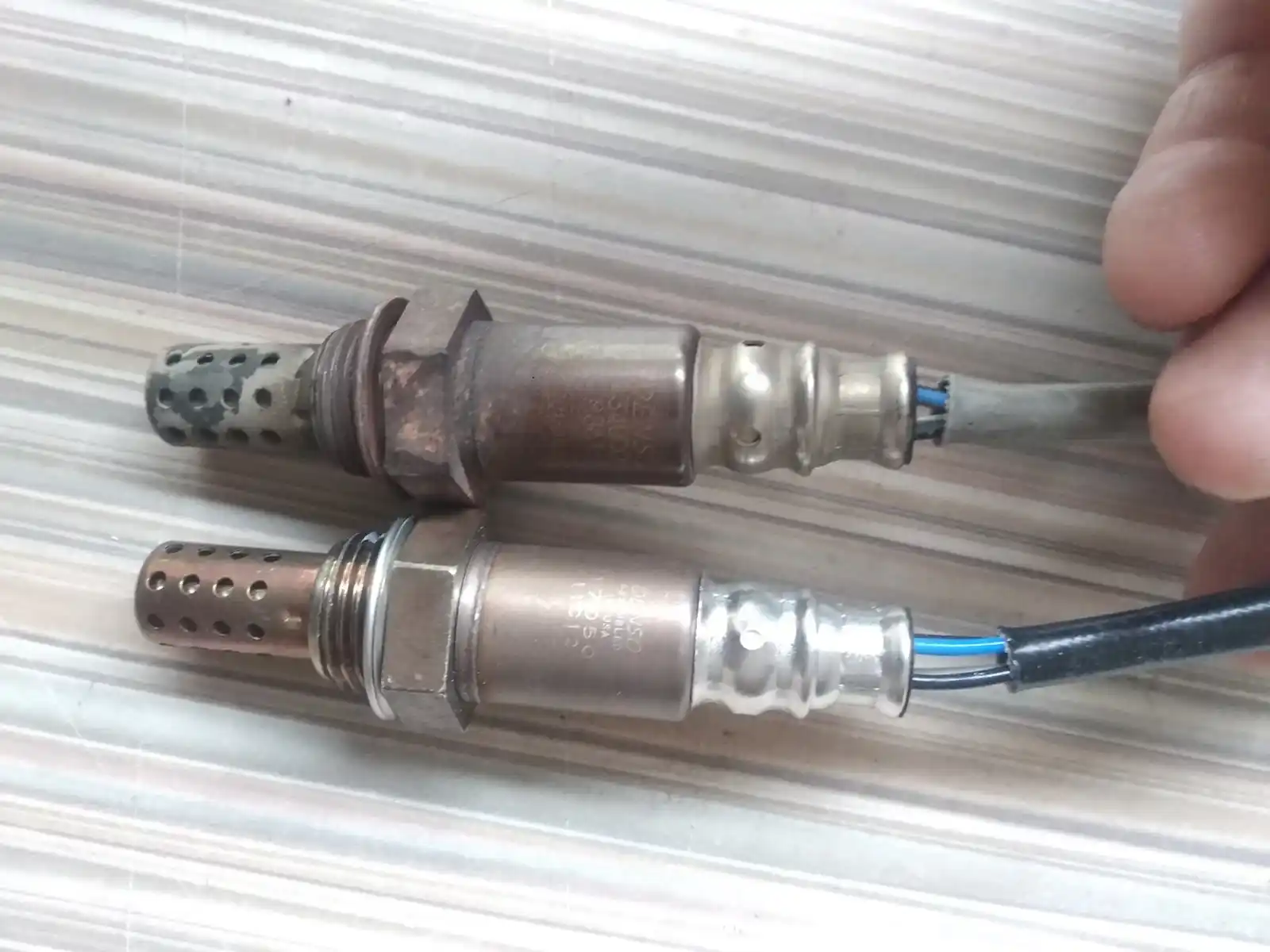

1. Көрнекі тексеру: разъёмде коррозия мен күйік жоқтығын, сенсор корпусының бүтіндігін тексеріңіз. Қалыпты күйік – сұр-қоңыр. Қара ылғалды күйік бай қоспаны, ақ – кедей қоспаны немесе қызуды, майлы – майдың түсуін білдіруі мүмкін.
2. Сымдар мен сақтандырғыштар: сенсордан ECU-ға дейінгі сымдардың бүтіндігін және қыздырғыш тізбегінің сақтандырғышының жұмысын (қозғалтқыш қосылғанда шамамен 12 В кернеу) тексеріңіз.
3. Қыздырғыш: мультиметрдің Ω режимінде қыздырғыштың кедергісін өлшеңіз. Көптеген модельдер үшін норма – 5–20 Ω, кейбірінде – 2–25 Ω. Айтарлықтай ауытқулар ақауды көрсетуі мүмкін.
4. Тар жолақты (4-сымдық) сенсор сигналы: қызған қозғалтқышта DC V режимінде сигнал сымындағы кернеуді өлшеңіз. Ол 0.1 мен 0.9 В аралығында секундына кемінде 1–4 рет тез ауытқуы тиіс. Қоспа байыған кезде кернеу ~0.9 В-қа, кедейігенде ~0.1 В-қа 2 секунд ішінде өзгереді.
5. Кең жолақты (5-сымдық) сенсор сигналы: мультиметрмен тек қыздырғыш тексеріледі. Қоспаның құрамын бағалау үшін OBD-II сканері қолданылады: λ мәні Closed Loop режимінде шамамен 1 (AFR шамамен 14.7:1) болуы тиіс, қысқа мерзімді жанармай түзетулері (STFT) ±5–10% аралығында. Егер қоспа тұрақты түрде тым кедей болса, байланысты қателер мен олардың себептерін бөлек тексеріңіз.

Сенсорлардың пиндері (Bank 1/Sensor 1 және Bank 1/Sensor 2):

• Bank 1 Sensor 1 – катализатор алдындағы бастапқы сенсор, негізгі қоспа түзетулеріне жауапты.
• Bank 1 Sensor 2 – катализатордан кейінгі екінші сенсор, нейтрализатор тиімділігін бақылайды.
• V тәрізді қозғалтқыштарда Bank 1 – бірінші цилиндр жағы, Bank 2 – қарама-қарсы. Түзу қозғалтқыштарда бір банк болады.
• Диагностика Sensor 1-ден басталады: ол қоспаға тікелей әсер етеді, оның ақауы бірінші кезекте назар аударуды талап етеді.

Лямбда-зондты мультиметрмен қалай тексеруге болады: кезең-кезеңімен нұсқаулық

Қозғалтқышты жұмыс температурасына дейін қыздырыңыз (әдетте 5–10 минут бос жүрісте немесе қысқа жүріс). DC V және Ω режимдері бар мультиметрді, back-probe қосылымына арналған ине құралдарын, сенсор пиндерінің сызбасын және ыстық элементтермен жұмыс істеуге арналған термозащиталық қолғаптарды дайындаңыз – шығатын газ жүйесі мен сенсор өте ыстық болуы мүмкін. Толық диагностика үшін λ/AFR параметрлерін және жанармай түзетулерін бақылауға мүмкіндік беретін OBD-II сканері қажет.

Құралдар:

• DC V және Ω режимдері бар сандық мультиметр.
• Back-probe қосылымына арналған ине немесе адаптерлер.
• Сенсор параметрлерін бақылау үшін OBD-II сканері (негізгі немесе кеңейтілген).
• Оттегі сенсор пиндерінің сызбасы бар автомобильдің электр сызбасы.
• Ыстық элементтермен жұмыс істеуге арналған термозащиталық қолғаптар.

4-сымдық сенсорды тексеру

Төрт сымдық цирконий сенсор қыздырғыштан (әдетте бір түсті екі сым – ақ немесе кремді) және сигнал тізбегінен (қара сым – сигнал, сұр – сигнал массасы) тұрады. Тексеру қыздырғыштан басталады, себебі оның жұмысысыз сенсор жұмыс режиміне шықпайды.

Пиндер мен сымдардың түстері

Типтік пиндер: бір түсті екі сым (көбінесе ақ) – қыздырғыш, қара – сигнал, сұр – сигнал массасы. Түстер модельге байланысты өзгеруі мүмкін. Өлшеу алдында міндетті түрде автомобильдің электр сызбасымен немесе өндірушінің каталогымен салыстырыңыз.

1-қадам. Қыздырғыштың кедергісін тексеру

Қозғалтқышты өшіріп, сенсор разъёмін ажыратыңыз. Мультиметрді Ω режиміне қойып, қыздырғыш сымдары арасындағы кедергіні өлшеңіз. Көптеген сенсорлар үшін қалыпты кедергі – бөлме температурасында 5–20 Ω, кейбір модельдерде – 2–25 Ω. Айтарлықтай ауытқулар (шексіздік немесе 0-ге жақын) қыздырғыштың ақауын білдіруі мүмкін.

Содан кейін қыздырғышқа қуат пен массаның бар-жоғын тексеріңіз: разъёмді қосып, тұтануды қосыңыз (қозғалтқышты іске қоспаңыз) және қыздырғыштың шығыстары арасындағы немесе әр шығыс пен кузов массасы арасындағы кернеуді өлшеңіз. Бір сымда шамамен 12 В кернеу, екіншісінде масса немесе ECU басқару сигналы болуы тиіс. Қуаттың жоқтығы сымдарда немесе сақтандырғышта ақау бар екенін көрсетеді, сенсорда емес.

2-қадам. Сигнал кернеуін өлшеу

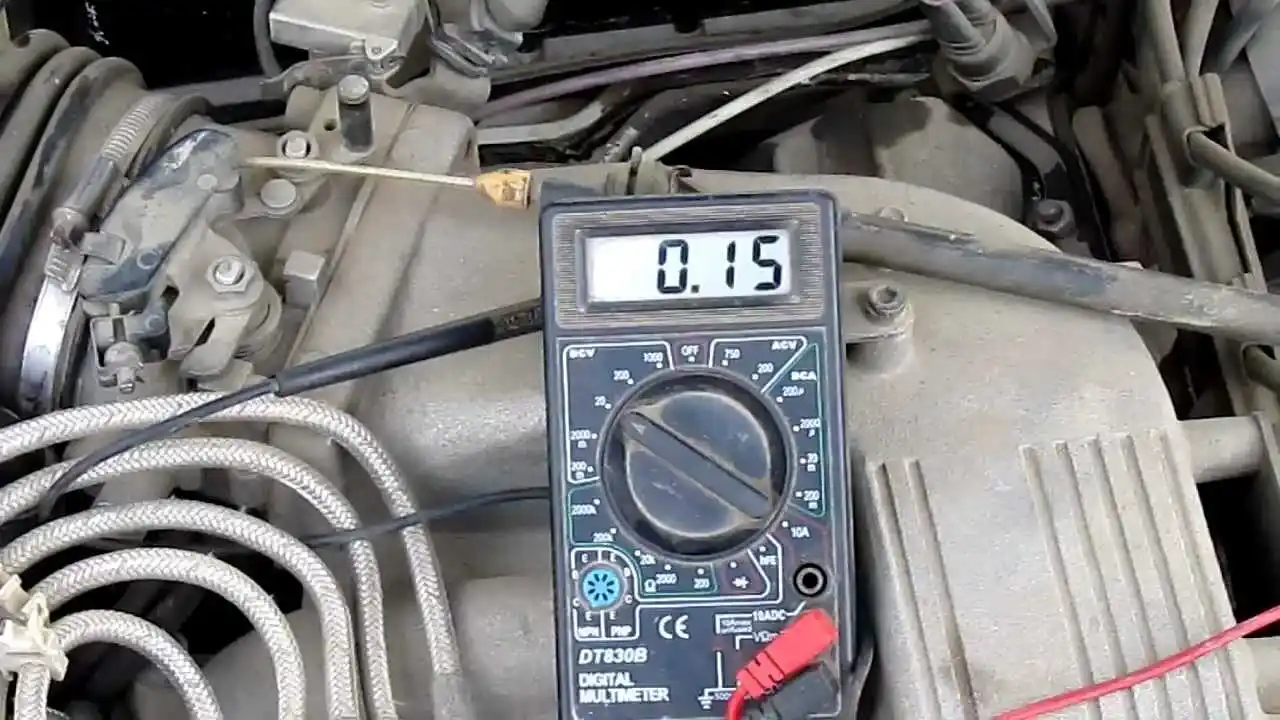

Маңызды: мультиметр щуптарын сигнал сымы (қара) мен сигнал массасы (сұр) арасында қосыңыз, кузов массасын пайдаланбаңыз – бұл өлшеудің дәлдігін арттырады. Разъёмді бұзбай back-probe әдісін қолданыңыз. Қозғалтқышты іске қосып, жұмыс температурасына дейін қыздырыңыз. Мультиметрді DC V режиміне ауыстырыңыз.

Жұмыс істеп тұрған сенсорда кернеу бос жүрісте секундына кемінде 1–4 рет 0.1 мен 0.9 В аралығында тез ауытқуы тиіс. Мұндай ауытқулар сенсордың шығатын газ құрамына жауап беріп, ECU қоспаны түзетіп жатқанын көрсетеді. Егер ауытқулар баяу (<1 Гц), кернеу тұрақты шамамен 0.45 В немесе ауытқулар жоқ болса, сенсордың деградациясы мүмкін.

Қосымша тексеру үшін қоспаның құрамын уақытша өзгертіңіз: ауа сорғысын ашыңыз (мысалы, ауа кірісінің тығындарын ашу) немесе қосымша жанармай беріңіз (газ педалін басу арқылы). Қоспа кедейігенде кернеу тез 0.1–0.2 В-қа, байығанда 0.8–0.9 В-қа 2 секунд ішінде өзгереді. Егер реакция баяу немесе жоқ болса, сенсорды ауыстыру қажет болуы мүмкін.

5-сымдық сенсорды тексеру

Бес сымдық кең жолақты сенсор (UEGO немесе AFR) жұмыс принципі бойынша ерекшеленеді: кернеуді ауыстыру орнына ECU басқаратын насос элементінің тогы арқылы λ = 1 стехиометриясын ұстап тұрады. Мұндай сенсор дәлірек, бірақ оның сигналын қарапайым мультиметрмен дұрыс бағалау мүмкін емес. Тексеру үшін λ немесе AFR мәндерін көрсететін OBD-II сканері қажет.

Құрылым мен пиндердің айырмашылығы

Кең жолақты сенсорда бес шығыс бар: қыздырғышқа екі, опорлық кернеу (әдетте 2.5–3.3 В), насос элементінің шығысы және жалпы масса. Пиндер маркаға байланысты қатты өзгереді, сондықтан сызбамен сәйкестігін міндетті түрде тексеріңіз. Мультиметрмен тек қыздырғыштың және опорлық кернеудің бар-жоғын тексеруге болады, сенсордың жұмысын емес.

1-қадам. Қыздырғыш тізбегін тестілеу

Процедура 4-сымдық сенсорға ұқсас: разъёмді ажыратып, қыздырғыш шығыстары арасындағы кедергіні өлшеңіз (әдетте 2–20 Ω), содан кейін тұтану қосылғанда қуат пен массаны тексеріңіз. Қыздырғыш ақауы P0030–P0064 қателік кодтарымен анықталады. Қыздырғыш жұмыс істемесе, сенсор жұмыс режиміне шықпайды және ECU дұрыс мәлімет алмайды.

2-қадам. Жұмыс күйін бағалау

Реакция мен дәлдікті тексеру үшін OBD-II сканерін қолданыңыз: Live Data режимінде 1 банк 1 сенсордың AFR немесе λ параметрлерін табыңыз. Қызған қозғалтқышта жабық контурда мән λ ≈ 1 немесе бензин үшін AFR ≈ 14.7:1 болуы тиіс. Жүктеме өзгергенде көрсеткіштер тез ауысып, стехиометрияға оралуы керек.

Жанама белгілер: бос жүрісте тұрақты λ, байыту немесе кедейітуге адекватты реакция, баяу жауап кодтарының (P2195–P2198) және қалыптан тыс жанармай түзетулерінің (STFT ±5–10%) болмауы. Егер сканер λ мәнінің қатып қалғанын, тым үлкен түзетулерді немесе қайталанатын қателік кодтарын көрсетсе, сенсорды тексеру немесе ауыстыру қажет. Кең жолақты сенсорларды дәл диагностикалау үшін осциллограф пен насос элементінің тогын талдау қолданылады, бірақ негізгі тексеру үшін сканер мен визуалды бақылау жеткілікті.

Лямбда-зондтың қалыпты көрсеткіштері (қысқаша кесте)

Қосымша: ақаусыз сенсорларда STFT және LTFT әдетте ±5–10% аралығында болады. ±10–15%-тен тыс мәндер қоспаның ауытқуын немесе сенсор ақауын көрсетуі мүмкін. P2195–P2198 қателік кодтары λ тұрақсыздығын білдіріп, сенсор мен байланысты жүйелерді тексеруді талап етеді.

Тексеру тек қызған қозғалтқышта, жабық басқару контурына шыққаннан кейін жүргізіледі. Тар жолақты сенсорлар үшін негізгі параметр – сигнал ауысу жиілігі, кең жолақты сенсорлар үшін – λ тұрақтылығы және сканер бойынша жанармай түзетулері. Қыздырғыштың кедергісі суық сенсорда өлшенеді.

Лямбда-зонд ақауының белгілері: қашан тексеру қажет

Жүріс стилі өзгермей жанармай шығынының артуы сенсор ақауының алғашқы белгілерінің бірі болуы мүмкін. Динамиканың бәсеңдеуі, үдеу кезінде үзілістер, газ педаліне баяу жауап беру де лямбда-зонд мәселесін көрсетуі ықтимал.

Check Engine индикаторының жануы және қателік кодтарының пайда болуы – тексерудің нақты белгісі. Лямбда-зондқа қатысты типтік кодтар:

• P0130–P0167 – сенсор тізбегінің ақауы, баяу жауап, төмен немесе жоғары кернеу, қыздырғыштың үзілуі.
• P2195–P2198 – AFR бойынша тым кедей немесе бай қоспа.
• P0030–P0064 – қыздырғыш тізбегінің ақауы.
• P0133 – 1 банк 1 сенсордың баяу жауабы.

Жабық контурға ұзақ шығу (әдетте іске қосылғаннан кейін 30–90 секунд) қыздырғыштың ақауын білдіреді. Сенсор жұмыс режиміне шықпаса немесе сигнал бір деңгейде (тар жолақты сенсор үшін шамамен 0.45 В) тұрып қалса, сенсор деградацияланған болуы мүмкін.

Тұрақсыз бос жүріс, айналымдардың ауытқуы, өздігінен айналымның өзгеруі сенсордан келетін дұрыс емес мәліметтерге байланысты болуы мүмкін. Жанармайдың жанбаған иісі немесе күкірт иісі, қара түтін, тұтану шамдарындағы күйік – қоспаны басқару жүйесінің дұрыс жұмыс істемеуінің белгілері.

Автомобиль экологиялық диагностикадан өтпесе, себебі лямбда-зондтың немесе оған байланысты жүйенің ақауы болуы мүмкін. Қателік кодтарын өшіргеннен кейін диагностикадан өтуге бірнеше рет сәтсіз әрекет сенсорларды мұқият тексеруді талап етеді.

Сенсор корпусындағы көрінетін зақымдар, күйік, сымдардың үзілуі немесе механикалық ақаулар дереу тексеруді және мүмкін ауыстыруды қажет етеді.

Сенсор ақаулы болса не істеу керек?

Ақауды кешенді тексерумен растаңыз: қыздырғыштың кедергісін өлшеңіз, қуат пен массаны тексеріңіз, сигналды мультиметр немесе сканер арқылы бағалаңыз, сымдар мен разъёмді қараңыз. Ұқсас белгілердің басқа себептерін жоққа шығарыңыз: ауа кірісіндегі ағып кетулер, шығатын газдың ағып кетуі, тұтанудың үзілуі, жанармай қысымының төмендігі.

Сенсорды таңдау:

• OEM немесе әмбебап: өндірушінің нөмірі бар түпнұсқа сенсорлар артықшылықты, себебі олар ECU калибровкаларына сәйкес келеді және бейімдеуді қажет етпейді. Әмбебап сенсорлар арзанырақ, бірақ дұрыс қосылуды талап етеді және сипаттамалары толық сәйкес болмауы мүмкін.
• Эксплуатация ерекшеліктері: төмен температура мен кенет өзгерістер жағдайында қыздырғыштың тиімді жұмысы маңызды, бұл жанармай шығыны мен іске қосылудың тұрақтылығына әсер етеді.
• Таңдау чек-листі:
  1. VIN немесе OEM каталогы бойынша сенсор нөмірін анықтаңыз.
  2. Сым ұзындығы мен разъёмнің сәйкестігін тексеріңіз.
  3. Екінші сенсор үшін катализаторды бақылау жүйесімен үйлесімділігін растаңыз.

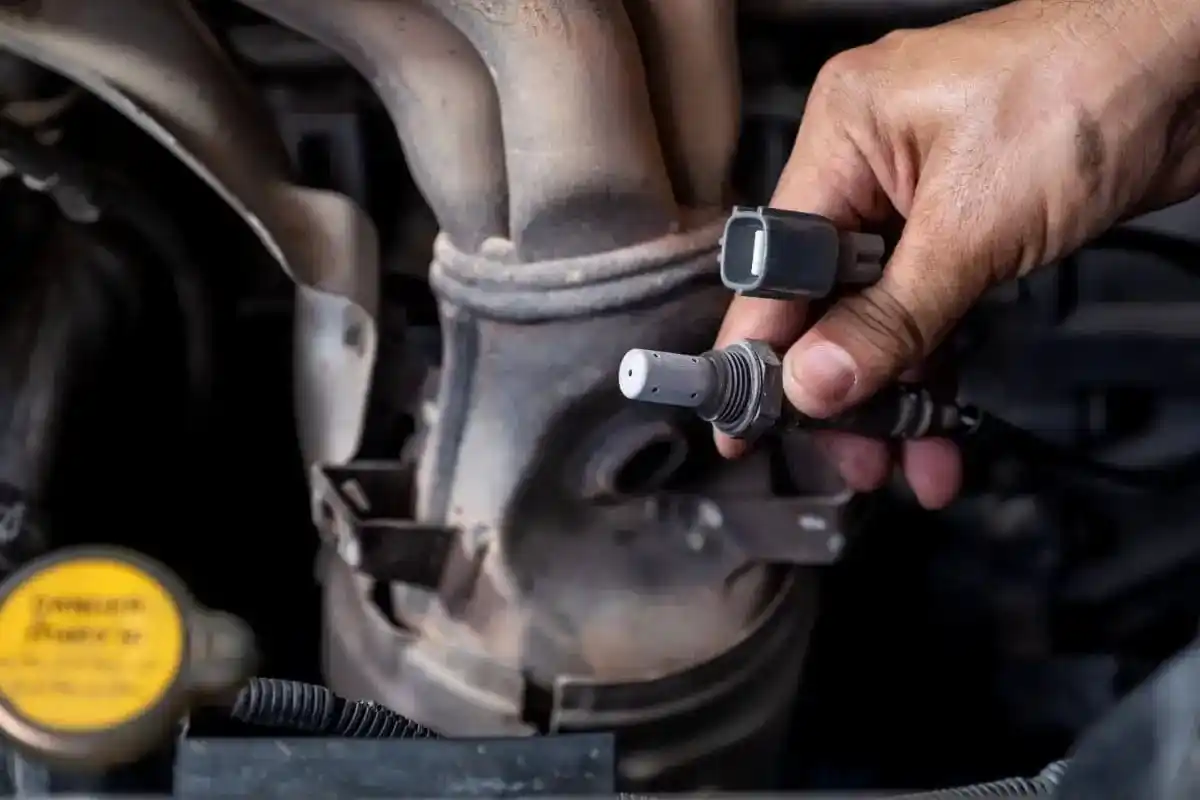

Сенсорды ауыстыру: жұмысты салқындатылған шығатын жүйеде жүргізіңіз, күйіктер мен жіптің зақымдануын болдырмау үшін. Жіпке термостойкий жабысқақ май жағыңыз (керамикалық ұшына емес), сенсорды қолмен толық бұрап, өндіруші ұсынған моментпен динамометрлік кілтпен қатайтыңыз. Разъёмді қосып, сенімді бекітілгенін тексеріңіз.

Ауыстырғаннан кейін: OBD-II сканерін қосып, қателік кодтарын тазалаңыз және адаптациялық циклді орындаңыз – 15–30 минут аралас режимде жүріңіз, ECU өзін-өзі диагностикалауды аяқтауы үшін. Check Engine индикаторы жанбайтынын, жанармай түзетулері қалыпты екенін және сенсордың сигналдары тез ауысатынын немесе λ тұрақты ұстайтынын тексеріңіз.

Бірнеше күннен кейін жанармай шығынын, қозғалтқыштың жұмысын және қателіктердің қайталанбауын бағалаңыз. Егер белгілер сақталса, басқа ақаулар болуы мүмкін, оларды диагностикалау қажет.
