Ауа сорғысы қозғалтқышта: жылдам белгілері, іздеу және жөндеу

Ауа сорылуы — бұл массалық ауа ағыны датчигінен (МААД) кейін немесе абсолюттік қысым датчигі (АҚД) бар жүйелерде есепке алынбаған ауаның кіріп кетуі. Электрондық басқару блогы (ЭБУ) сенсорлардың көрсеткіштеріне негізделіп жанармай қоспасын есептейді, бірақ цилиндрлерге шын мәнінде көбірек ауа түседі. Қоспа сирейді, ал қозғалтқыш тұрақсыз жұмыс істейді.

Есепке алынбаған ауа жанармай мен оттегінің дұрыс қатынасын (стехиометриялық қоспа 14,7:1) бұзады. ЭБУ ауытқуды өтеу үшін қысқа мерзімді және ұзақ мерзімді жанармай түзетулерін (STFT және LTFT) арттырады. Егер түзетулер рұқсат етілген шектен асып кетсе, P0171 немесе P0174 қателері пайда болуы мүмкін — бірінші немесе екінші цилиндр блогында сирек қоспа.

2 минутта жылдам диагностика: ауа сорылуы бар ма?

Бес белгіні бірден тексеріңіз.

Есту арқылы: қозғалтқыш жұмыс істеп тұрған кезде капотты ашыңыз. Ауа сорылуы жиі сыбдыр немесе ысқырық тудырады, олар газ педалін басқанда күшейеді. Дыбыс дроссельдік қақпағы, кіріс коллекторы немесе картер газдарын желдету шлангтарының жанында орналасады. Бұл кезде абай болыңыз және қолыңызды қозғалмалы бөлшектерге жақындатпаңыз.

Бос жүріс айналымы: егер айналымдар қалыптан жоғары болса (әдетте 700–900 об/мин, көлігіңіздің нұсқаулығын тексеріңіз) немесе ауытқып тұрса — әсіресе қозғалтқыш жылы болса — бұл ауа сорылуының типтік белгісі. Есепке алынбаған ауа ЭБУ-ға тұрақты айналымды ұстап тұруға кедергі жасайды.

Тежегіш педалі: егер тежегіш педалі әдеттегіден қаттырақ болса және тежелу күші төмендесе, вакуумды шланг немесе вакуумды тежегіш күшейткіштің (ВТК) кері клапаны арқылы ауа сорылуы мүмкін. Қарапайым тест: қозғалтқышты өшіріп, педальды бірнеше рет толық басыңыз, содан кейін педальды босатпай қозғалтқышты іске қосыңыз. Егер педаль сәл батып қалса — ВТК жұмыс істейді, егер реакция болмаса — шлангты, клапанды немесе күшейткішті тексеріңіз.

OBD-II диагностикасы: сканерді қосып, ақау кодтарын тексеріңіз. P2279 коды (кіріс жүйесінде ауа сорылуы) кейбір көліктерде сорылуды растай алады. Егер бос жүрістегі қысқа мерзімді (STFT) немесе ұзақ мерзімді (LTFT) жанармай түзетулері +10…+15%-дан асып, 2500–3000 об/мин кезінде төмендесе — бұл ауа сорылуының типтік белгісі.

Жанармай шығыны мен тартылыс: қозғалтқыш қуатын жоғалтады, үдеу баяулайды, үдеуде ілінісу байқалады. Кейбір жағдайларда қозғалтқыш «троит» — бір немесе бірнеше цилиндрде сирек қоспа салдарынан тұрақсыз жұмыс істейді.

Қашан дереу тоқтау керек: детонация (үдеуде металл соққысы), қозғалтқыш температурасының күрт көтерілуі немесе тартылыс күшінің айтарлықтай төмендеуі байқалса, қозғалысты тоқтатып, мамандарға жүгініңіз. Сирек қоспа жану температурасын арттырып, қозғалтқыш пен катализатордың ауыр зақымдануына әкелуі мүмкін.

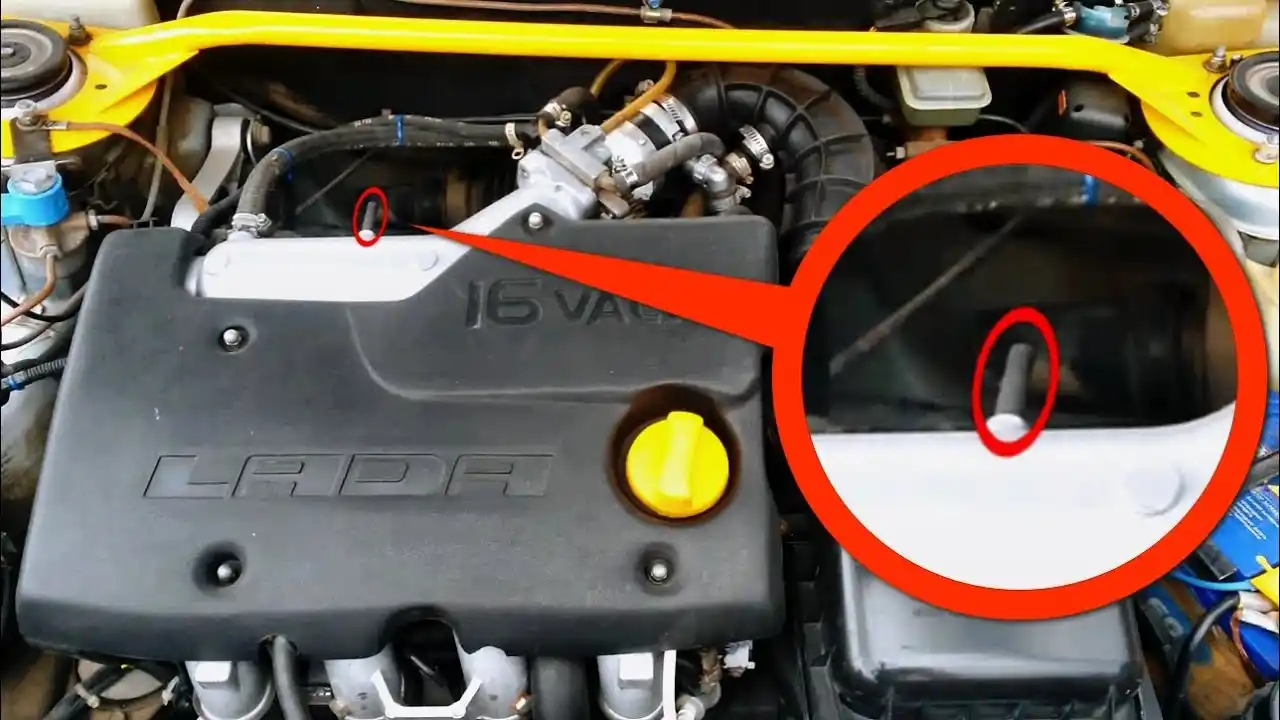

Қай жерде іздеу керек: түйіндердің картасы

Ауа сорылуы кіріс жүйесі разрежение (вакуум) астында жұмыс істейтін түйіндерде пайда болады. Қозғалтқыш бос жүрісте және төмен айналымда жұмыс істегенде кіріс коллекторындағы қысым атмосфералықтан төмен болады, сондықтан ауа кез келген тығыз емес жерден сорылады.

Жоғары қауіпі бар негізгі түйіндер

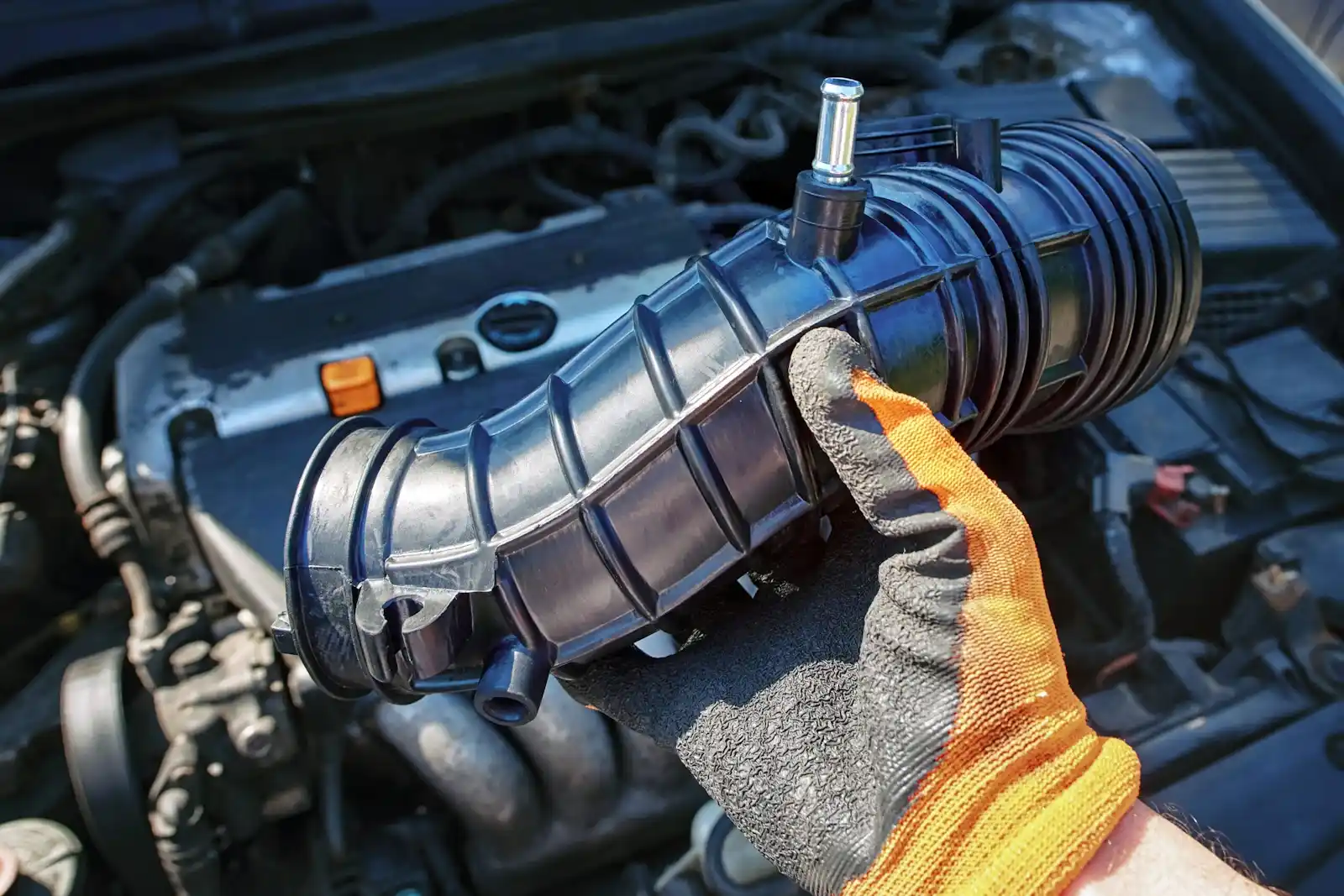

Ауа сүзгісі, МААД және дроссельдік қақпақ арасындағы патрубоктар мен гофралар. Резеңке немесе пластик патрубоктар уақыт өте жарылады. Гофрленген бөліктер әсіресе осал — микр жарықтар пайда болады, оларды мұқият қараусыз анықтау қиын. Босаған қысқыштар — тағы бір жиі кездесетін себеп. Турбина қозғалтқыштарында сүзгіден турбинаға дейінгі патрубоктардағы жарықтар да есепке алынбаған ауаны өткізеді.

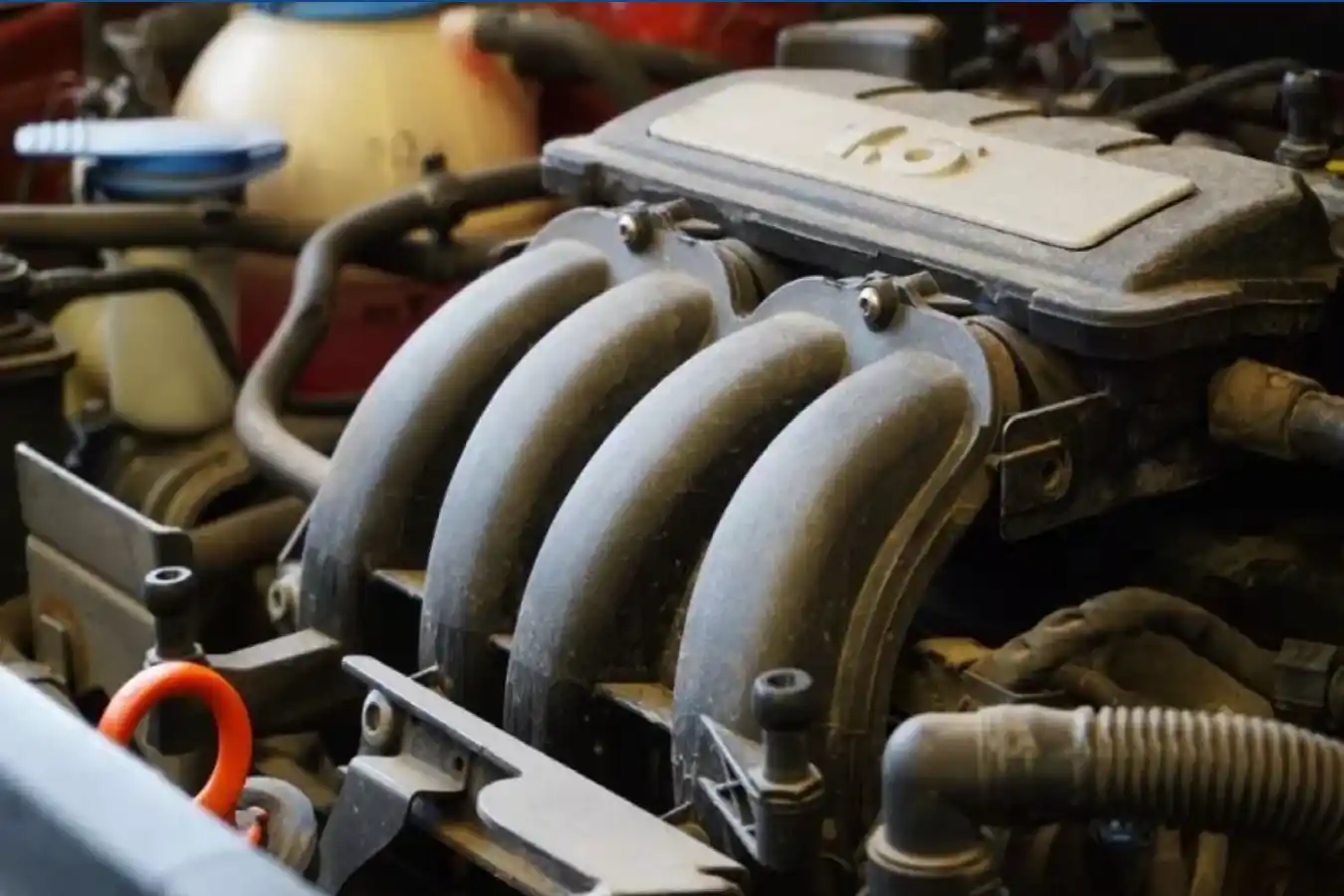

Дроссельдік қақпақ пен кіріс коллекторының тығыздағыштары. Дроссельдік қақпақ пен коллектор арасындағы тығыздағыш температураның өзгеруінен серпімділігін жоғалтады. Кіріс коллекторының тығыздағышы (коллектор мен цилиндр блогының басы арасында) уақыт өте кебеді, әсіресе қозғалтқыш жиі қызып кеткен болса. Коллектордың болттарын дұрыс қатайтпау немесе тығыздағышты алмастан коллекторды алу-қондыру ауа сорылуына әкеледі.

Картер газдарын желдету жүйесі (PCV). PCV клапаны, шлангтар және ВКГ жүйесінің үштік бөлгіштері агрессивті ортада жұмыс істейді — май тұман, картер газдары, температура ауытқулары. Шлангтар қатайып, жарылады, PCV клапаны тұрып қалуы немесе бұзылуы мүмкін. Жоғары жүгірісі бар көліктерде ВКГ жүйесі бірінші тексерілетін орындардың бірі.

Вакуумды тежегіш күшейткішке арналған магистральдар. Кіріс коллекторынан ВТК-ға шланг және ВТК кері клапаны жиі ақау береді. Резеңке шланг қосылу жерінде жарылады, кері клапан тығыздығын жоғалтады. Егер вакуумды аккумулятор (ресивер) болса, оны да тексеріңіз — жарықтар немесе тығыз емес қосылыстар ауа сорылуын тудырады.

Форсункалардың тығыздағыш сақиналары (O-ring). Форсункалардың жоғарғы тығыздағыш сақиналары уақыт өте серпімділігін жоғалтады. Жанармай рампасын алып, қайта орнатқанда сақиналарды алмау ауа сорылу ықтималдығын арттырады. Бұл әсіресе форсункалар кіріс коллекторына тікелей орнатылған қозғалтқыштарда маңызды.

Жанармай буын ұстайтын жүйе (EVAP). Адсорбер, продувка клапаны (purge valve) және EVAP жүйесінің қосымша шлангтары да разрежение астында жұмыс істейді. Продувка клапаны ашық күйде тұрып қалуы немесе бұзылуы мүмкін, шлангтар жарылады. EVAP жүйесі арқылы ауа сорылуы көбінесе P0171/P0174 кодтарымен бірге, бірақ айқын дыбыссыз жүреді.

Шығарылған газдарды рециркуляциялау жүйесі (EGR). Егер көлікте EGR клапаны болса, клапан тығыздағышы мен вакуумды басқару шлангтарын тексеріңіз. Жанып кеткен тығыздағыш немесе тығыз емес шланг ауа сорылуын тудырады.

Кіріс коллекторының тығындары мен технологиялық пробкалары. Коллекторда технологиялық тесіктер болуы мүмкін, олар резеңке немесе пластик тығындармен жабылған. Уақыт өте тығындар кебіп, жарылады немесе түсіп қалады — ауа ашық тесік арқылы сорылады.

Турбонаддувты көліктер үшін: ауа сорылуы МААД-қа дейінгі кіріс бөлігінде пайда болуы мүмкін. Босаған қысқыштар немесе сүзгіден турбинаға дейінгі патрубоктардағы жарықтар есепке алынбаған ауаны өткізеді. Турбина жүктеме астында жұмыс істегенде ақау айқын көрінеді.

Белгілер бойынша басымдық беру

Жоғары бос жүріс + дроссельдік қақпақ немесе коллектор жанындағы ысқырық: алдымен дроссельдік қақпақ пен кіріс коллекторының тығыздағыштарын тексеріңіз. Ысқырық өткір жиектен ауа ағып жатқанын білдіреді.

Қатты тежегіш педалі + қозғалтқыш қалқаны жанындағы ысқырық: ВТК шлангі немесе кері клапан. Бұл тежегіш мәселелері бойынша алғашқы диагностика нүктесі.

Қозғалтқышты жуғаннан немесе қызмет көрсетуден кейін тұрақсыз бос жүріс: дұрыс орнатылмаған патрубоктар, босаған қысқыштар, кездейсоқ зақымдалған шланг. Қызмет көрсету кезінде әсер еткен барлық қосылыстарды тексеріңіз.

Айқын дыбыссыз P0171/P0174 кодтары: форсункалардың тығыздағыш сақиналары, патрубоктардың микр жарықтары, EVAP жүйесінің тығыз еместігі. Бұл ақаулар кішкентай және дыбыссыз болуы мүмкін, бірақ жанармай түзетулерінің өсуіне жеткілікті.

Ауа сорылуын бастапқы қауіпсіз диагностикалау әдістері

Жалпы қауіпсіздік шаралары

• Желдетілетін бөлмеде немесе ашық ауада жұмыс істеңіз — кей сұйықтықтардың буы улы.
• Отқа тез тұтанатын заттарды қолданғанда өрт сөндіргішті қолыңызда ұстаңыз.
• Тазартқыштардың ыстық бөлшектерге, сымдарға және генераторға түспеуін қадағалаңыз.
• Қорғаныс көзілдірігі мен қолғап киіңіз.
• Қолдарыңыз бен құралдарыңызды қозғалтқыштың қозғалмалы бөлшектерінен алыс ұстаңыз.
• Диагностика нақты көлік пен оның конструкция ерекшеліктерін ескере отырып жүргізілуі тиіс.

Арнайы құралсыз негізгі әдістер

Көру және сезу арқылы тексеру. Жақсы жарықта кіріс жүйесінің барлық патрубоктарын, шлангтарын және қосылыстарын қараңыз. Жарықтар, тозулар, май іздерін іздеңіз — ақау көбінесе картер газдарының майлы қалдықтарымен бірге жүреді. Қысқыштардың қатайтылуын тексеріңіз. Шлангтар мен патрубоктарды абайлап қозғап көріңіз — егер қозғалтқыш айналымы күмәнді жерді басқанда өзгерсе, ауа сорылуы ықтимал.

Акустикалық диагностика. Стетоскоп немесе жұқа шлангтың үзіндісін қолданыңыз. Бір ұшын құлағыңызға, екіншісін қозғалтқыш жұмыс істеп тұрған кезде кіріс жолы, тығыздағыштар мен шлангтар бойымен баяу жылжытыңыз. Сыбдыр немесе ысқырық ақау орнында күшейеді. Қолдарыңызды қозғалмалы бөлшектерге жақындатпаңыз.

Карбюратор немесе тежегіш тазартқышпен спрей-тест. Бұл әдіс жанармай қоспасының құрамының өзгеруіне негізделген, ол ақау орнында жанғыш сұйықтықтың түсуінен болады. Қысқыштарды, дроссельдік қақпақтың тығыздағыштарын, коллекторды, PCV шлангтарын, форсункаларды, вакуумды магистральдарды айнала спрей шашыңыз. Егер ауа сорылуы болса, тазартқыш буы кіріс жүйесіне сорылып, айналымдар уақытша өседі. Көлігіңізге сәйкес тазартқыштарды қолданыңыз және сұйықтықтың ыстық бөлшектерге түспеуін қадағалаңыз.

Қадамдық нұсқаулық: бос жүрістегі спрей-тест

1. Қозғалтқышты жұмыс температурасына дейін қыздырыңыз. Тексеру аймағы таза және қауіпсіз екеніне көз жеткізіңіз.
2. OBD-сканерді қосыңыз (бар болса).
3. Қозғалтқышты бос жүрісте іске қосыңыз. Қысқа импульстермен дроссельдік қақпақтың тығыздағышы, кіріс коллекторының айналасы, PCV шлангтары, вакуумды магистральдар, форсункалардың тығыздағыштары, EVAP шлангтары бойымен тазартқыш шашыңыз.
4. Айналымдарды бақылаңыз. Шашу кезінде айналымдардың өсуі ақау орнын көрсетеді.
5. Барлық реакция байқалған жерлерді белгілеңіз.
6. Қозғалтқыш бөлігін желдетіп, тазартқыш қалдықтарын шүберекпен сүртіңіз.

Құралдармен жетілдірілген әдістер

Түтін генераторы. Ауа ағып кетуді дәл анықтауға арналған кәсіби құрал. Түтін генераторы қозғалтқыш өшірілген кезде кіріс жүйесіне төмен қысымды көрінетін түтін береді. Түтін ағып жатқан жерден шығады — тығыз еместік орнын бірден көруге болады.

Қадамдық нұсқаулық: түтінмен диагностика

1. Қозғалтқышты өшіріңіз. Ауа сүзгісінен кейінгі кіріс патрубогын алыңыз немесе тығыңыз.
2. Түтін генераторын дроссельдік қақпаққа дейінгі кіріс жүйесіне қосыңыз.
3. Қажет болса, картер газдарын желдету шығуын немесе басқа ашық магистральдарды тығыңыз.
4. Түтінді 0,5–1 psi қысыммен беріңіз.
5. Кіріс жүйесін, тығыздағыштарды, шлангтарды мұқият қарап шығыңыз. Түтін шыққан жерлерді белгілеңіз.
6. Кері клапандарды тексеріңіз — түтін ВТК кері клапаны арқылы кіріске «артқа» өтпеуі керек.

Вакуумметр. Кіріс коллекторындағы разрежение деңгейін көрсетеді. Тұрақты қозғалтқышта бос жүрістегі типтік мән — 18–22 inHg (ртуталық бағананың дюймі) немесе шамамен 60–75 кПа (нақты модельге сәйкес тексеріңіз). Егер көрсеткіш төмен, дірілдеп немесе ауытқып тұрса, бұл ауа сорылуы, клапандар ақауы немесе басқа мәселелердің белгісі болуы мүмкін. Вакуумметр қосымша құрал ретінде жақсы, бірақ ақау орнын анықтамайды.

OBD-II сканері кеңейтілген параметрлермен. Қазіргі сканерлер банктер бойынша жанармай түзетулерін (STFT және LTFT), МААД арқылы ауа ағынын (MAF г/с), дроссельдік қақпақтың орнын, EVAP жүйесінің параметрлерін көрсетеді. Болжамды бағалау үшін: бос жүрісте МААД арқылы ауа ағыны қозғалтқыш көлемінің 1 литріне шамамен 2 г/с (мысалы, 2 литрлік қозғалтқышта ~4 г/с, өндірушінің құжаттамасын тексеріңіз). Егер MAF бос жүрісте тұрақты айналымда айтарлықтай жоғары болса, бұл жанама түрде ауа сорылуын білдіреді.

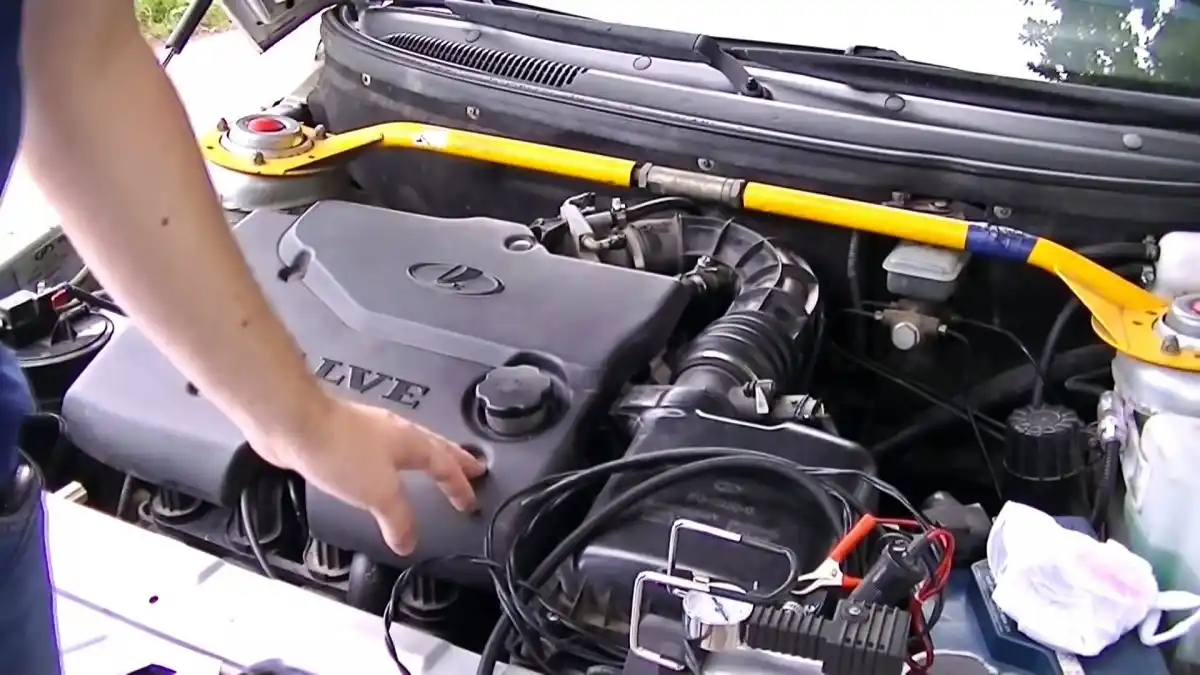

Жөндеу: не шын мәнінде көмектеседі және не істеуге болмайды

Ауа сорылуын жою ақау табылған түйінге байланысты. Уақытша шаралар жөндеу орнына жету үшін ғана рұқсат етіледі. Тұрақты жөндеу зақымдалған бөлшектерді ауыстыруды талап етеді.

Уақытша шаралар (тек жету үшін)

Қысқышты қатайту. Егер қысқыш бос болса, оны қатайтыңыз немесе сәйкес диаметрдегі жаңа қысқышпен ауыстырыңыз. Бұл патрубок қосылысы арқылы ауа сорылуын уақытша азайтуы мүмкін.

Жарықшақты оқшаулау. Патрубоктағы кішкентай жарыққа өзін-өзі жабатын силикон таспасын (жөндеу таспасын) немесе термоқысқартқышты қолдануға болады. Бұл уақытша шара — мүмкіндігінше патрубокты ауыстырыңыз.

Жыртылған шығу орнын тығу. Егер қозғалтқыш жұмысына маңызды емес вакуумды шланг жыртылса, оны сәйкес резеңке немесе пластик тығынмен, болт пен шайбамен уақытша тығуға болады.

Не істеуге болмайды

• Патрубоктарға қарапайым скотч, изолента немесе желім қолданбаңыз — олар температура мен дірілге төзімсіз, қозғалыс кезінде жабысып қалуы мүмкін және қозғалтқышқа түсуі ықтимал.
• Дроссельдік қақпақ немесе кіріс коллекторының тығыздағыштарына бөлшектеусіз силикон герметигін жағуға болмайды — герметик кебіп қалған тығыздағыштағы ақауды жоймайды және кіріс жолына түсіп қалуы мүмкін.
• Ыстық патрубоктарға жарықты эпоксидті желіммен немесе герметикпен толтыруға тырыспаңыз — құрам жануы немесе қызғанда улы бу бөлінуі мүмкін.

Тұрақты жөндеу және баптау

Дроссельдік қақпақ пен кіріс коллекторының тығыздағыштарын ауыстыру. Ақау орнына байланысты дроссельдік қақпақты немесе кіріс коллекторын алыңыз. Ескі тығыздағыштың қалдықтарын, май мен күйген қалдықтарды мұқият тазалаңыз — арнайы тазартқыш пен пластик қырғыш қолданыңыз (металл бетін сызуы мүмкін). Жаңа тығыздағыш орнатыңыз. Болттарды жөндеу нұсқаулығындағы қатайту моменті бойынша, крест-накрест қатайтыңыз — бұл тығыздағыштың біркелкі орналасуын қамтамасыз етеді.

Форсункалардың тығыздағыш сақиналарын ауыстыру. Жанармай рампасын форсункаларымен бірге алыңыз. Барлық форсункалардың жоғарғы және төменгі тығыздағыш сақиналарын жаңасына ауыстырыңыз — ақау тек бір форсункада болса да, қалған сақиналар да тозған болуы мүмкін. Жаңа сақиналарды орнатпас бұрын жұқа қабат мотор майымен майлаңыз — бұл орнатуды жеңілдетеді және сақинаның зақымдануын болдырмайды.

PCV клапаны мен ВКГ жүйесінің шлангтарын ауыстыру. PCV клапанын және қатайып, жарыққан ВКГ жүйесінің барлық шлангтарын ауыстырыңыз. Майға төзімді, сәйкес диаметрдегі шлангтарды қолданыңыз. Барлық үштік бөлгіштер мен қосылыстарды тексеріңіз — егер олар сынғыш болса, ауыстырыңыз.

Вакуумды тежегіш күшейткіштің шлангі мен кері клапанын ауыстыру. Ескі ВТК шлангі мен кері клапанды алыңыз. Жаңа шланг пен клапанды орнатыңыз. Клапан дұрыс бағытта орнатылғанына көз жеткізіңіз — ол ауаны тек бір бағытта өткізуі керек (кіріс коллекторынан тежегіш күшейткішке). Ауыстырғаннан кейін тежегіштің жұмысын тексеріңіз.

Патрубоктар, гофралар және қысқыштарды ауыстыру. Барлық жарыққан патрубоктар мен гофраларды жаңасына ауыстырыңыз. Винтпен қатайтылатын сапалы қысқыштарды қолданыңыз — серіппелі қысқыштар уақыт өте босайды. Қысқыштарды сенімді қатайтыңыз, бірақ тым қатайтпаңыз — артық күш патрубокқа зақым келтіруі мүмкін.

EVAP жүйесінің шлангтары мен клапанын ауыстыру. Егер ауа сорылуы EVAP жүйесінде анықталса, зақымдалған шлангтар мен продувка клапанын (purge valve) ауыстырыңыз. Продувка клапаны — ЭБУ басқаратын электромагниттік клапан. Егер ол ашық күйде тұрып қалса, жаңасына ауыстырыңыз.

Дроссельдік қақпақты бейімдеу және жанармай түзетулерін қалпына келтіру. Ауа сорылуын жойып, кіріс жүйесін жинағаннан кейін дроссельдік қақпақты бейімдеуді орындаңыз (егер өндіруші талап етсе). Бұл процедура ЭБУ-дағы «ескерілген» қақпақ позицияларын нөлдейді және бос жүрісті қайта калибрлейді. Ұзақ мерзімді жанармай түзетулерін (LTFT) сканер арқылы немесе аккумуляторды 10–15 минутқа ажырату арқылы қалпына келтіріңіз (әдіс көлік маркасына байланысты — нұсқаулықты қараңыз, баптауларды қалпына келтірудің жанама әсерлерін ескеріңіз). Қалпына келтіргеннен кейін ЭБУ дұрыс қоспаны қайта үйренеді.

Жөндеуден кейін тексеру. Түтін генераторы немесе спрей-тестпен диагностика жүргізіңіз. Ақаулардың жойылғанына көз жеткізіңіз. Сканерді қосып, бос жүрістегі және жүктеме астындағы жанармай түзетулерін тексеріңіз. Егер түзетулер әлі де жоғары болса, ауа сорылуы толық жойылмаған немесе басқа ақау бар (мысалы, ақаулы МААД, лямбда-зонд алдындағы шығару жүйесінің тығыз еместігі).

Профилактика және жөндеуден кейін бақылау

Кіріс жүйесін тұрақты профилактика жасау ауа сорылуы мен оған байланысты мәселелердің ықтималдығын төмендетеді.

Техникалық қызмет жоспары және бақылау тексерістері

Интервалдар техникалық қызмет регламентіне, пайдалану шарттарына және қозғалтқыш түріне байланысты. Көлігіңіздің нұсқаулығын қараңыз.

Шамамен әр 10–15 мың шақырым сайын (немесе регламент бойынша):

• Кіріс жүйесінің барлық патрубоктарын, қысқыштарын, PCV шлангтарын және вакуумды магистральдарды визуалды тексеріңіз. Жарықтар, тозулар, май іздерін іздеңіз.
• Қысқыштардың қатайтылуын тексеріңіз. Егер бос болса, қатайтыңыз немесе ауыстырыңыз.
• Дроссельдік қақпақты күйген қалдықтар мен майдан тазалаңыз. Арнайы дроссельдік қақпақ тазартқышын қолданыңыз. Қақпақтың жабындысы мен білік тығыздағышын зақымдамауға абай болыңыз. Тазалағаннан кейін көлігіңізге сәйкес дроссельдік қақпақты бейімдеуді орындаңыз.

Шамамен әр 40–60 мың шақырым сайын (немесе регламент бойынша):

• ВКГ жүйесінің және вакуумды магистральдардың «ескірген» резеңке шлангтарын ауыстырыңыз. Резеңке серпімділігін жоғалтып, жарылады — профилактикалық ауыстыру ауа сорылуын жөндеуден арзан.
• Дроссельдік қақпақ пен кіріс коллекторының тығыздағыштарының жағдайын тексеріңіз. Қатты температура ауытқулары жағдайында тығыздағыштар тез кебуі мүмкін.
• Егер бұрын ауыстырылмаған болса, PCV клапанын ауыстырыңыз. PCV клапаны — шығын материал.
• ВТК кері клапанын тексеріңіз. Қолмен үрлеп клапанның ауаны тек бір бағытта өткізуін қадағалаңыз. Егер клапан екі жаққа ауа өткізсе немесе мүлде өткізбесе, ауыстырыңыз.

Кіріс жүйесінде кез келген жұмыстардан кейін:

• Түтін генераторы немесе спрей-тестпен қайта диагностика жүргізіңіз. Жинақтаудан кейін жаңа ақаулардың жоқтығына көз жеткізіңіз.
• OBD-сканер арқылы жанармай түзетулерін тексеріңіз.
• Қажет болса, дроссельдік қақпақты бейімдеу және ұзақ мерзімді түзетулерді қалпына келтіруді орындаңыз.
