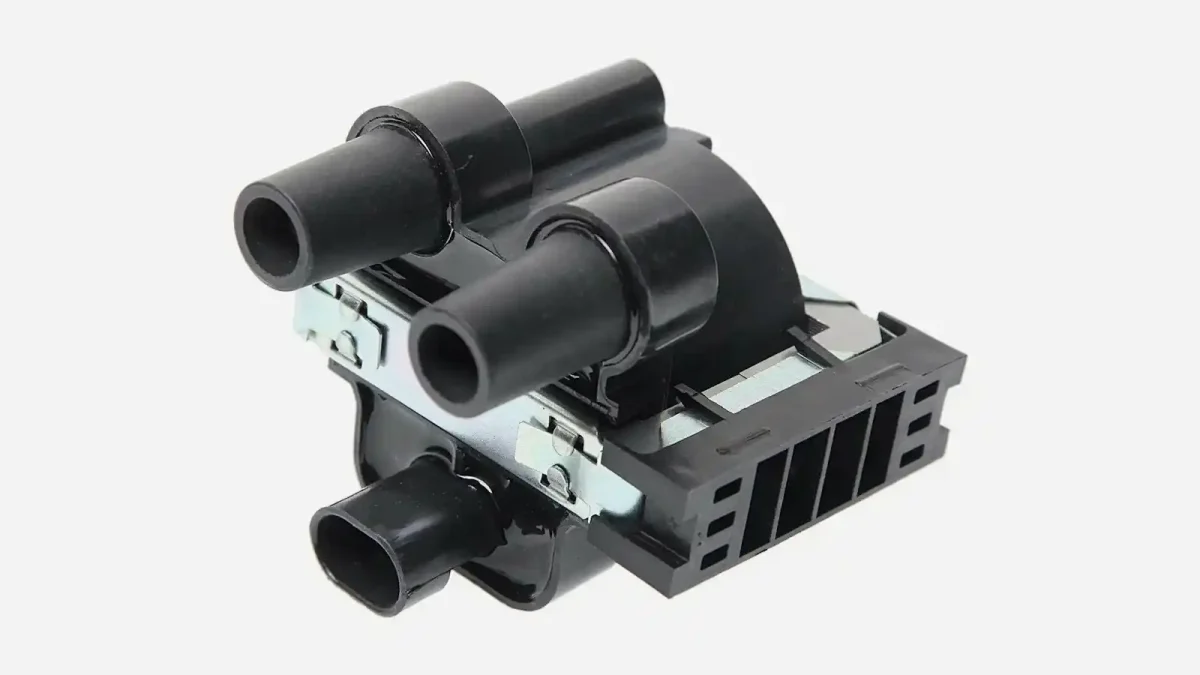

Қоздыру орамасын қалай тексеруге болады: дәл диагностика өз қолыңызбен

Қоздыру катушкасы — тұтану жүйесінің маңызды элементі, ол шамдағы ұшқын үшін жоғары кернеулі импульсті қамтамасыз етеді. Оның ақаусыз жұмысын тексеру қозғалтқышты іске қосу және жұмыс істеу мәселелерінің себептерін анықтауға көмектеседі. Бұл мақалада ақаулық белгілері, алғашқы қауіпсіз тексеру әдістері және жабдықты пайдаланып дәлірек диагностика тәсілдері қарастырылған.

Қоздыру катушкасын мультиметрмен қалай тексеруге болады: кезең-кезеңімен нұсқаулық

1-қадам. Дайындық және қауіпсіздік

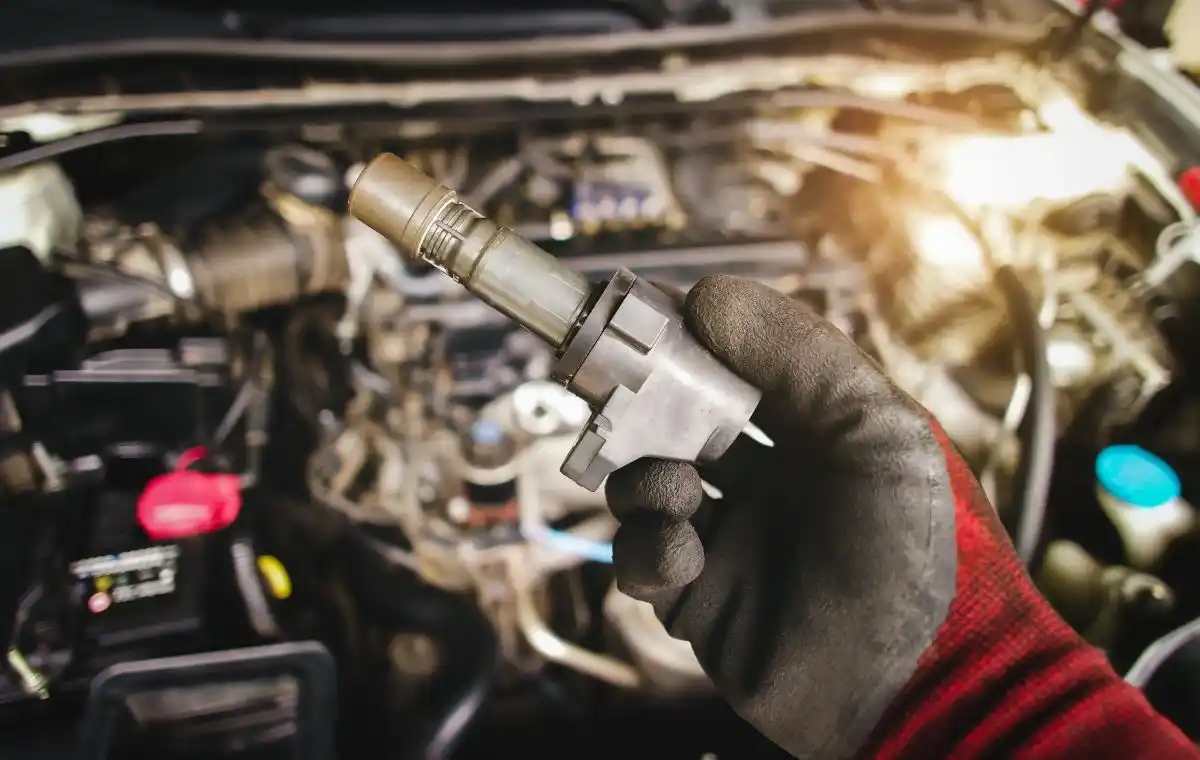

Жұмыс басталар алдында тұтануды өшіріп, аккумулятордың минус клеммасын ажыратыңыз. Қоздыру катушкасын тауып, электрлік разъёмді ажыратыңыз. Катушка корпусын жарықтар, қызып кету іздері, оқшаулағыштың немесе майдың шам ұяшығында ағуы сияқты ақаулық белгілері үшін тексеріңіз — бұл белгілер өлшеуден бұрын зақымдануды көрсетуі мүмкін. Тексеру кезінде жоғары кернеулі бөліктерге тимеңіз — кернеу онда ондаған мың вольтқа жетуі мүмкін. Ашық жанғыштар мен бензин буынан алыс жерде жұмыс істеңіз.

2-қадам. Шығуларды анықтау (соның ішінде 4 контакті)

Қазіргі заманауи жеке катушкалар (COP) көбінесе 4 контактіге ие: 12 В қуат, масса, ЭБУ-дан басқару сигналы және диагностикалық (немесе екінші масса). Өлшеу кезінде қателіктерден аулақ болу үшін көлік құралыңыздың сервис нұсқаулығы немесе разъёмның пин-конфигурациясымен міндетті түрде салыстырыңыз.

Мультиметр щуптарын қосу бойынша қысқаша нұсқаулық:

• COP (жеке катушка): қуат (+) және масса (−) шығыстары арасындағы бастапқы ораманың кедергісін өлшеңіз. Басқару сигналын тексеру үшін сигнал шығысы мен масса арасындағы кедергіні өлшеңіз.
• DIS (екі цилиндрге арналған катушка): щуптарды катушка разъёміндегі бастапқы ораманың контактілеріне қосыңыз, екінші ораманы тексеру үшін нұсқаулыққа жүгініңіз.
• Трамблёрлі катушка: оң щупты орталық жоғары кернеулі шығысқа, теріс щупты бастапқы ораманың массаға немесе корпусқа қосыңыз.

3-қадам. Бастапқы ораманың кедергісін өлшеу

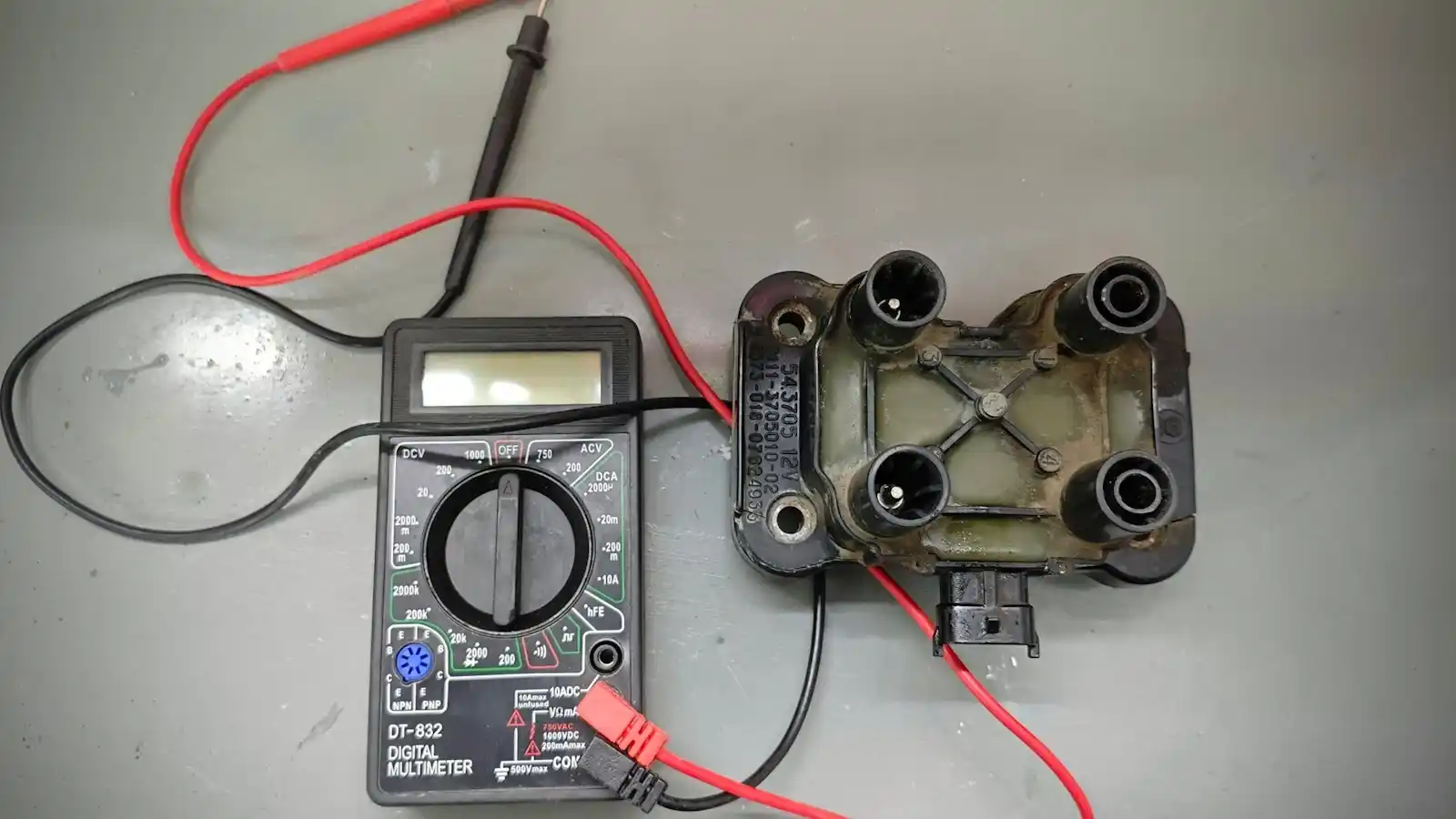

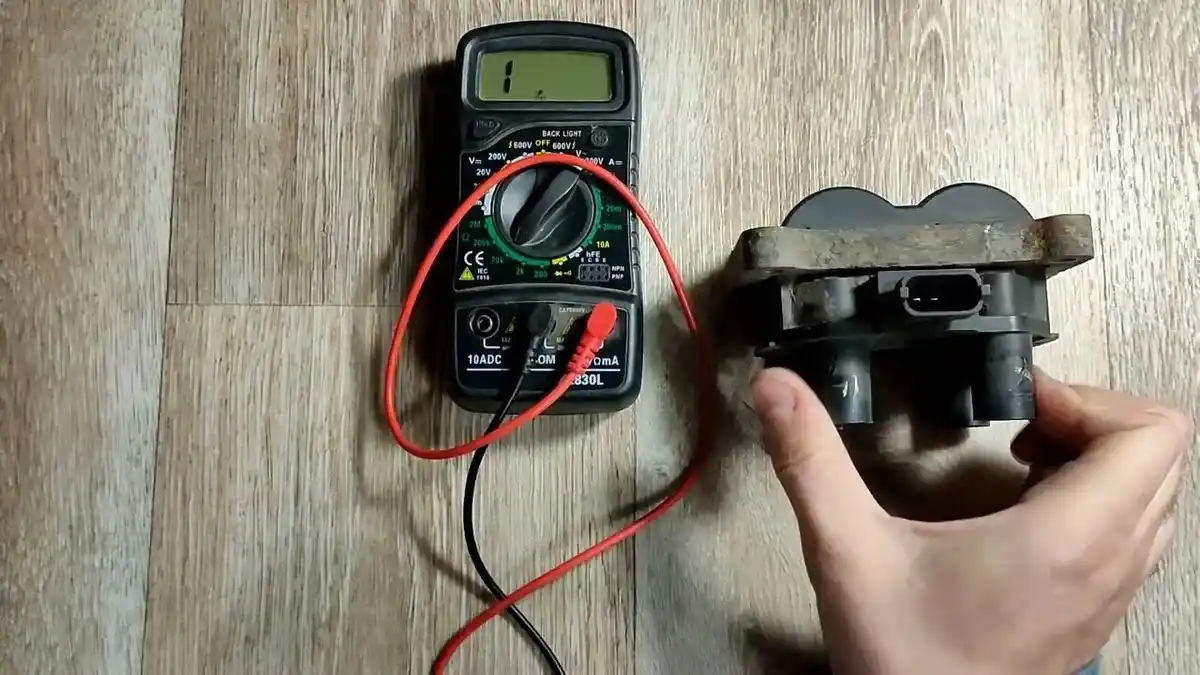

Мультиметрді кедергіні өлшеу режиміне (Ом) қойыңыз. Щуптарды бастапқы ораманың қуат (+) және масса (−) шығыстарына қосыңыз. Айтарлықтай ауытқулар (өте төмен немесе өте жоғары кедергі) қысқа тұйықталу немесе үзілу туралы сигнал беруі мүмкін. Бірнеше катушка болса, олардың көрсеткіштерін салыстырыңыз — айқын айырмашылықтар ақаулықтың бар екенін білдіруі ықтимал.

4-қадам. Екінші ораманың кедергісін өлшеу (қолданылса)

Ескі типтегі катушкаларда, жоғары кернеулі бөлек сым және трамблёр болса, екінші ораманың кедергісін орталық жоғары кернеулі шығыс пен бастапқы ораманың масса арасында өлшеңіз. Құндылықтар әдетте килооммен (кОм) беріледі. Қазіргі заманауи жеке катушкалардың көпшілігінде біріктірілген конструкция бар, және өндірушілер екінші ораманың кедергісін нормаламайды. Мұндай жағдайда бастапқы ораманы, басқару сигналын және swap-тестті тексеруге назар аударыңыз.

5-қадам. Көрсеткіштерді салыстырып, «wiggle-test» жасаңыз

Өлшеу нәтижелерін жазып алып, өндірушінің деректері мен көршілес катушкалардың көрсеткіштерімен салыстырыңыз. Омметр қосулы күйде катушка разъёмы мен сымдарын абайлап қозғаңыз. Көрсеткіштердің кенет өзгеруі нашар байланыс немесе ораманың зақымдануын білдіруі мүмкін. Бұл тексеруді орындағанда сақтық шараларын сақтап, жоғары кернеулі бөліктерге тимеңіз.

6-қадам. Цилиндрлер бойынша верификация (swap-тест)

Мультиметрмен статикалық тексеру әрдайым жүктеме мен қызған кезде көрінетін орамалар арасындағы ақауларды анықтамайды. Қосымша тексеру үшін күдікті катушканы ақаусыз катушканың орнына (мысалы, көршілес цилиндрден) ауыстырыңыз. Қозғалтқышты іске қосып, OBD-II сканері арқылы қателік кодтары мен тұтану өткізіп жіберу есептегіштерін тексеріңіз. Егер P030X коды катушканың ауысуымен басқа цилиндрге көшсе — бұл катушка ақаулы болуы мүмкін екенін көрсетеді. Егер код бұрынғы цилиндрде қалса — мәселе шамда, сымда немесе компрессияда болуы ықтимал. Swap-тест негізгі дағдылар мен құралдарды, сондай-ақ тұтану жүйесімен жұмыс істеу кезінде қауіпсіздік шараларын сақтауды талап етеді.

Мультиметрсіз катушканы тексеру әдістері

Катушканы мультиметрсіз де тексеруге болады, қосымша тұтану шамын және ұшқынның көрінісін бақылау арқылы. Ол үшін катушканы немесе жоғары кернеулі сымды ажыратып, қосымша тұтану шамын катушка жоғары кернеулі шығысына қосыңыз. Шамның бұрандасын металл тірекке немесе цилиндр блогына сенімді түрде жерге қосыңыз. Көмекшіден стартерді қысқа уақыт (5–10 секунд) айналдыруды сұраңыз. Шам электродтары арасындағы ұшқынға назар аударыңыз: тұрақты көк ұшқын катушканың жұмыс істеп тұрғанын, әлсіз сары немесе ұшқынның болмауы ақаулықты білдіреді.

Маңызды: шамды ашық қолмен ұстамаңыз — жоғары кернеулі разряд қауіпті. Оқшауланған плоскогубец немесе арнайы шам ұстағышты пайдаланыңыз. Ашық жанғыштар мен бензин буынан алыс жерде жұмыс істеңіз. Тексеру кезінде жоғары кернеулі бөліктерге тимеңіз.

Қосымша ретінде басқару импульстерінің бар-жоғын жарықдиодты пробникпен (ноид-лампа) немесе төмен қуатты LED-тест шамымен тексеруге болады, оны катушка басқару шығысы мен масса арасына қосыңыз. Стартерді айналдырғанда шам жыпылықтауы керек, бұл ЭБУ-дан басқару сигналдарының бар екенін растайды. Егер сигнал бар, бірақ ұшқын жоқ болса — катушка ақаулы болуы мүмкін.

Ескерту: басқару тізбегіне қуатты шамды тікелей қосу ЭБУ шығыс транзисторына зақым келтіруі мүмкін. Инжекторлар мен катушкалар үшін арнайы LED-пробниктер немесе ноид-лампаларды қолданыңыз.

Катушка ақауын басқа себептерден қалай ажыратуға болады

Егер кедергі нормада болса, бірақ тұтану өткізіп жіберу сақталса, келесі ықтимал себептерді тексеріңіз:

• Шамның жағдайы: артық көміртек шөгіндісі, май, электродтар арасындағы ұлғайған саңылау катушкаға артық жүктеме түсіруі мүмкін.
• Жоғары кернеулі сым (бар болса): оқшаулаудың жарықтары, ток жолдарының іздері (carbon tracking), кедергінің жоғарылауы.
• Цилиндрлер бойынша өткізіп жіберу есептегіштері: егер өткізіп жіберу тек бір цилиндрде әртүрлі режимдерде тіркелсе — мәселе жергілікті (шам, катушка, компрессия). Егер өткізіп жіберу цилиндрлер арасында ауысып жүрсе — жанармай сапасын, форсункаларды, жанармай қысымын тексеріңіз.
• Жанармай беру адаптациялары (LTFT/STFT): үлкен ауытқулар ауа ену немесе форсунка ақауларын, тұтану өткізіп жіберумен маскировкаланған мәселелерді көрсетуі мүмкін.
• Компрессия: цилиндрдегі төмен компрессия әлсіз ұшқын мен өткізіп жіберуге әкелуі мүмкін, компрессометрмен өлшеңіз.
• Қозғалтқыш массасы: масса нүктелеріндегі нашар байланыс көрсеткіштерді бұрмалап, катушка ақауының жалған белгілерін тудыруы мүмкін. Масса байланыстарын тексеріп, қажет болса тазалаңыз.

Компрессия мен жанармай жүйесін тексеру үшін қажетті жабдықтары бар мамандарға жүгінген жөн.

Келесі қадамдар

Егер кедергі нормада, бірақ P030X өткізіп жіберу коды болса:

1. Катушканы көршілес катушкамен ауыстырып swap-тест жасаңыз.
2. Код ауысса — катушка ақаулы, ауыстыру қажет.
3. Код бұрынғы цилиндрде қалса — шамды, сымды және компрессияны тексеріңіз.

Егер кедергі айтарлықтай ауытқитын болса (өте төмен немесе жоғары):

1. Катушка, ең алдымен, ақаулы және ауыстыру қажет.

Егер ұшқын әлсіз немесе жоқ болса:

1. Тұтану қосулы кезде катушкада 12 В қуат бар-жоғын тексеріңіз.
2. Стартерді айналдырғанда ноид-лампа арқылы басқару импульсін тексеріңіз.
3. Қуат пен импульс бар, бірақ ұшқын жоқ болса — катушка ақаулы болуы мүмкін.
4. Қуат немесе басқару сигналы жоқ болса — мәселе сымдарда, ЭБУ немесе коленвал позиция датчигінде болуы ықтимал.

Егер өткізіп жіберу тек қызған қозғалтқышта болса:

1. Орамалар арасындағы пробой қызған кезде көрінуі мүмкін. Қызған қозғалтқышта swap-тест немесе осциллографиялық сигналды талдау ақауды анықтауға көмектеседі.

Егер бірнеше цилиндрде өткізіп жіберу және P0300 коды болса:

1. Жанармай сапасын, жанармай қысымын, форсункаларды және ауа енуін тексеріңіз.
2. Коленвал және распредвал позиция датчиктерін тексеріңіз.
3. Барлық цилиндрлер дұрыс болса, бірақ өткізіп жіберу болса — жүйелік мәселе болуы мүмкін (жанармай, ауа, басқару).

Катушканы тексеру кезінде жиі кездесетін қателіктер мен қауіпсіздік техникасы

Қауіпті әдістер, олардан аулақ болу керек:

• Катушка жоғары кернеулі шығысына тікелей 12 В беру — оқшаулаудың пробойына, күйікке және ЭБУ зақымдануына әкелуі мүмкін.
• Қозғалтқыш жұмыс істеп тұрған немесе стартер айналып жатқан кезде катушка немесе сымның жоғары кернеулі бөліктеріне ашық қолмен тию.
• Электрлік разъём қосулы күйде мультиметрмен кедергіні өлшеу — дәл емес нәтижелер береді.
• Нұсқаулықсыз катушка шығыстарын дұрыс анықтамау.
• Қызған қозғалтқышта қорғаныс қолғапсыз тексеру — күйік қаупі.
• Қозғалтқыш массасының және кузовтың сапасын елемеу — нашар байланыс көрсеткіштерді бұрмалайды.
• Шамның жағдайы мен саңылауын елемеу — тозған шам катушкаға жүктемені арттырады.

Жоғары кернеулі тұтану жүйесімен жұмыс істегенде әрдайым оқшауланған құралдарды қолданыңыз және қауіпсіздік шараларын сақтаңыз.

Қашан СТО-ға жүгіну керек

Мамандарға жүгініңіз, егер:

• Бірнеше катушкада бір уақытта ұшқын болмаса — ЭБУ, коленвал датчигі немесе сымдар ақаулы болуы мүмкін.
• Катушка ауыстырғаннан кейін P0351–P0359 кодтары жоғалмаса — қуат тізбегінде, массада немесе басқару сигналында ақау бар.
• Шам ұяларында май немесе салқындатқыш сұйықтық іздері табылса — ағып кетуді диагностикалау және блок басын жөндеу қажет.
• Сымдар немесе ЭБУ ақаулығы күдіктелсе (басқару импульстерінің болмауы, тұрақсыз қуат).
• Жүктеме кезінде жасырын ақауларды анықтау үшін катушка сигнал формасын осциллографпен талдау қажет.

Диагностикадан кейін не істеу керек: ақаулы катушканы ауыстыру

Егер диагностика катушка ақаулығын және нақты цилиндрдегі тұтану өткізіп жіберуді растаса, оны ауыстыру қажет. Катушканы жөндеу әдетте тиімді емес, себебі орамалар арасындағы пробойлар мен оқшаулаудың деградациясы қайтымсыз.

Катушка таңдауға арналған ұсыныстар:

• Өндірушінің артикулына (OEM) немесе сенімді аналогқа сәйкес катушка таңдаңыз.
• Көліктің үлкен жүрісі (мысалы, 150 000 км-ден астам) болса, қайталанатын ақаулар тәуекелін азайту үшін барлық катушкаларды ауыстыруды қарастыруға болады, бірақ шешім жағдайға және өндірушінің ұсыныстарына байланысты.
• Арзан және сертификатталмаған брендтерден аулақ болыңыз, себебі олардың ресурсы төмен болуы мүмкін.

Жаңа катушка орнатпас бұрын:

• Қатысты цилиндрдегі тұтану шамын тексеріңіз: тозған шам және ұлғайған саңылау катушкаға артық жүктеме түсіруі мүмкін.
• Жоғары кернеулі сымды (бар болса) жарықтар мен пробойлар үшін тексеріңіз.
• Катушка оқшаулауын бұзатын май немесе ылғалдың шам ұяшығында жоқтығына көз жеткізіңіз.
• Разъём контактілерін тазалап, ылғалдан және коррозиядан қорғау үшін диэлектрлік май жағыңыз.

Катушкалардың істен шығу себептері және қызмет мерзімін ұзарту жолдары

Қоздыру катушкаларының істен шығуының негізгі себептері — шам ұяларының нашар желдетілуінен қызып кету, қозғалтқыштың дірілі, май немесе салқындатқыш сұйықтықтың шам ұяларына енуі, сондай-ақ ұлғайған саңылауы бар тозған шамдардың катушкаға жүктемені арттыруы.

«Май немесе салқындатқыш сұйықтықтың шам түтігіне енуі шам мен катушкаға зақым келтіреді, блок басын, шамды және катушканы ауыстыру қажет». — GM TSB 21-NA-147 (2023).

«Тозған шамдар — катушкалардың мерзімінен бұрын істен шығуының негізгі себебі». — TVH in Canada (2026).

Қозғалтқыш массасының нашар байланысы, борттық желінің кернеуінің төмендеуі, разъёмдердің коррозиясы тұтану жүйесінің жұмысын бұзып, катушкаға артық жүктеме түсіреді.

Алдын алу бойынша ұсыныстар:

• Тұтану шамдарын өндірушінің регламентіне сәйкес немесе қарқынды пайдалану кезінде ертерек ауыстырыңыз.
• Клапан қақпағы мен тығыздағыштардың герметикалығын қадағалап, майдың шам ұяларына енуін болдырмаңыз.
• Электрлік разъёмдерді тазалап, ылғал мен коррозиядан қорғау үшін диэлектрлік май жағыңыз.
• Қозғалтқыш массасының және кузовтың байланыс нүктелерін тексеріп, қажет болса тазалаңыз.
• Аккумулятор мен генератордың жағдайын бақылап, кернеу құлдырауын болдырмаңыз.
• Қозғалтқыштың қызып кетуінен сақтанып, шам ұяларының желдетілуін қамтамасыз етіңіз.
• Оқшаулағыш қақпақтар мен жоғары кернеулі сымдарды (қолданылса) уақтылы ауыстырыңыз.
• Сенімді өндірушілердің катушкалары мен шамдарын қолданып, арзан жалған өнімдерден аулақ болыңыз.

Қазақстанның қатты температура ауытқулары бар климатында қыста суық іске қосу кезіндегі катушкаға түсетін жүктемені және жазда қызып кету қаупін ескеру маңызды.
