Бензонасос жұмыс істемейді: 7 себеп және кезең-кезеңімен диагностика

Машина іске қосылмайды, ал стартер айналып жатыр ма? Қозғалтқышты қосып, тыңдаңыз: егер бак аймағынан алғашқы 1–2 секундта тән жужырату дыбысы шықпаса, насосқа қуат жетпейді немесе ол істен шыққан. Қорғанышты және релені тексеріңіз — толық істен шығудың жиі себебі. Содан кейін манометрмен қысымды өлшеп көріңіз: MPI үшін норма әдетте 3–4 бар (моделіңізге арналған нұсқаулықтан нақтылаңыз). Егер насос жұмыс істеп тұрғанда қысым төмен болса — бактағы сүзгі торын және жанармай құбырын тексеріңіз, дыбыс мүлде жоқ болса — мультиметр немесе тест-лампа арқылы насос разъёміндегі 12 В кернеуді тексеріңіз. Алдағы әрекет нәтижелерге байланысты: дыбыс жоқ болса — қуат беру тізбегін, қысым төмен болса — жанармай жолын және насос модулін қарау қажет.

Жолға шығуды жалғастыруға бола ма және эвакуаторды қашан шақыру керек

Қызыл ту белгілері — жұмысты тоқтатыңыз:

• ON күйінде насос жужыратпайды — жүруге болмайды: қозғалтқыш жолда өшіп қалуы мүмкін, катализатор жанбаған жанармаймен бітелуі ықтимал, тікелей бүрку қозғалтқыштарында ТНВД майлаудың жетіспеушілігінен зақымдалуы мүмкін.
• Қысым 1,5 бардан төмендесе — қоспаның сиреуі, қызып кету және клапандардың зақымдану қаупі бар.
• Жүктеме астында, көтерілу немесе басып озу кезінде қозғалтқыш өшіп қалса — әрі қарай жүру қозғалтқыштың тез тозуына әкеліп, қиын жағдайға қалдыруы мүмкін.
• Жанармай қысымы бойынша сканердегі қателік кодтары (P0087, P0190–P0193) — ЭБУ авариялық режимге өтеді, әрі қарай жүру тәуекелді.
• Салонда немесе қозғалтқыш қаптамасында бензин иісі болса — дереу тоқтап, эвакуатор шақырыңыз. Өрт қауіпі бар.

Қысқа мерзімге рұқсат етіледі:

• Егер насос дыбысы бар, қозғалтқыш 2–3 рет іске қосу әрекетінен кейін қосылса — жақын сервистің арасына баяу айналыммен, кенеттен үдеу жасамай жетуге болады.
• Аралас ақау: насос кейде қосылып, кейде өшеді, бірақ машина жүрсе — тоқтамай жүріңіз (қозғалтқышты өшірсеңіз, іске қосылмауы мүмкін), айналымды тұрақты ұстаңыз.

Эвакуаторды қашан шақыру керек:

• Насос разъёмінде қуат жоқ, ал сым сызбасы жоқ болса.
• Қолшатырдың немесе иммобилайзердің ақауы күдіктелсе — сканер қажет.
• Жанармайдың ағуы немесе бензин иісі болса.
• Машина мүлде іске қосылмаса және құралдарға қол жетімсіз болса.

Өзіміз не істейміз, не СТО-ға тапсырамыз

Өз қолымызбен диагностика (1 сағатқа дейін):

• ON күйінде насос дыбысын тыңдау (дыбыс бар ма, жоқ па).
• Қорғанышты көзбен тексеру және релені блоктағы дұрыс жұмыс істейтін релеға ауыстыру (егер ұқсастары болса).
• ON күйінде насос разъёмінде 12 В тест-лампамен тексеру (қуат бар ма, жоқ па).
• Рампаға штуцер болса және манометр мен адаптер болса, қысымды өлшеу.
• Разъёмдер мен масса нүктелерін тотығуға тексеру.

СТО-ға жүгінудің белгілері:

• Насос разъёмінде қуат жоқ, қорғаныш пен реле дұрыс — сымдарды прозвондау және ЭБУ-дан басқару сигналын тексеру қажет (мультиметр мен сызбалар керек).
• Рампаға штуцер жоқ — манометрді тройник немесе адаптер арқылы қосу (арнайы құрал, қате болса ағып кету қаупі).
• Қолшатыр немесе иммобилайзер датчигі күдікті — OBD-II сканері және кодтарды диагностика қажет.

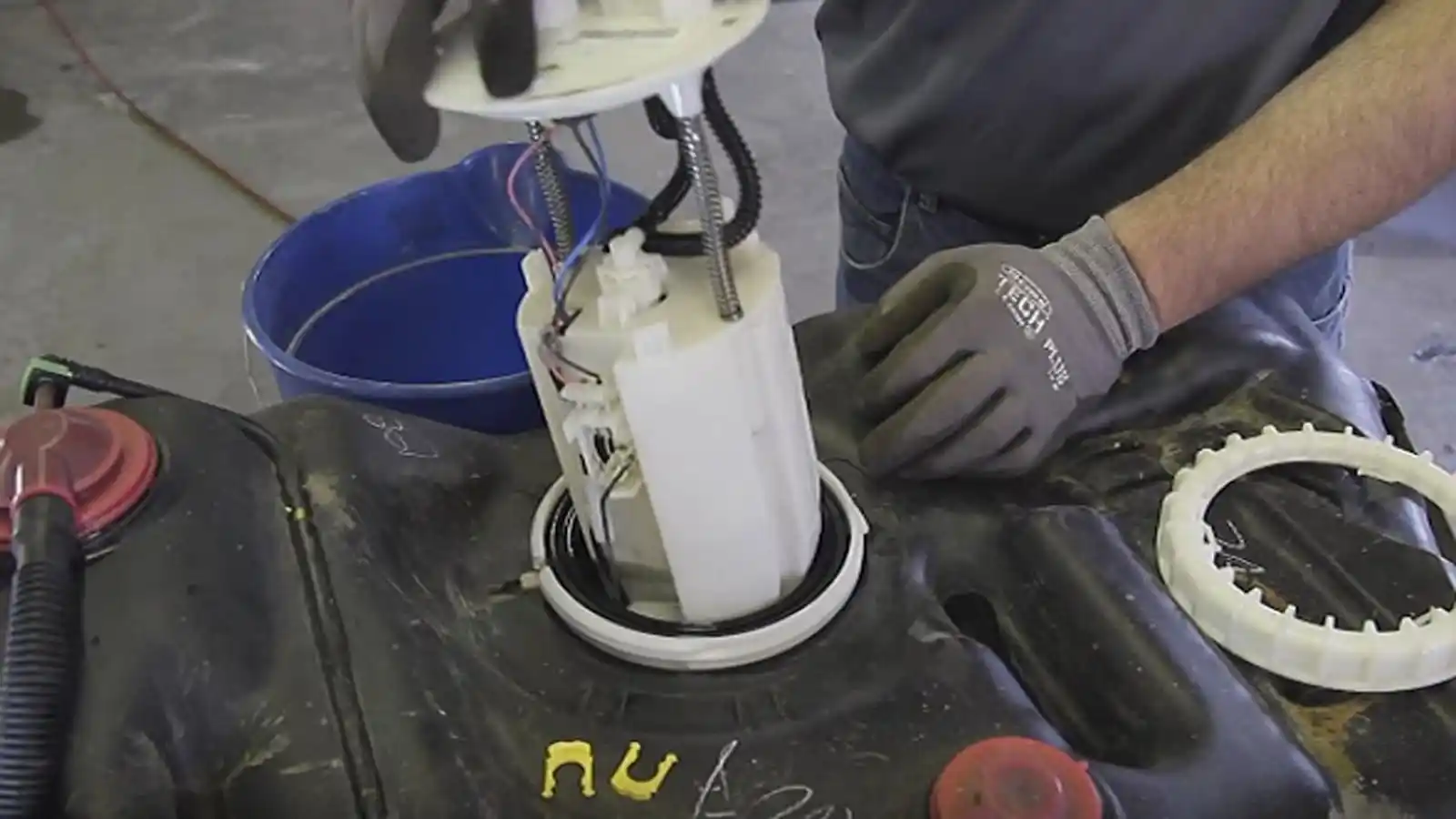

• Бактағы сүзгі торы бітелген — насос модулін алу керек (кейбір көліктерде люк арқылы қолжетімді, бірақ көбінде бакты толық алу қажет — көтергішпен жұмыс).
• Таза сүзгі торында қысым төмен — реттегішті, қайтару клапанын, форсункаларды тексеру (ұстап тұру тесті, герметиктілік тексеру).
• Насостың тозуы күдікті — модульді ауыстыру қажет (бакқа қолжетімділік).

Шекара: қорғаныш, реле және разъёмдерді тексеріп, ақау табылмаса немесе арнайы адаптерлер мен сканер қажет болса — СТО-ға барыңыз.

Құралдар және дайындық

Қажетті минимум:

• Жанармай қысымының манометрі (0–10 бар) және көлігіңіздің рампасына арналған штуцер адаптерлері (штуцер жоқ болса — тройник немесе адаптер жанармай құбырында, тәжірибесіздерге СТО ұсынылады).
• Тұрақты кернеу мен кедергіні өлшейтін мультиметр.
• 12 В тест-лампа (көлік шамы сымдарымен) немесе жарықдиодты пробник.
• Көлігіңіздің номиналындағы қосалқы қорғаныштар жинағы.
• Нитрил қолғаптар, сүрткіш маталар.
• Жанармай жүйесімен жұмыс істеу үшін өрт сөндіргіш.
• Модульді бөлгенде искробезопасный құралдар.

Қауіпсіздік техникасы:

• Қысымды тексермес бұрын қалдық қысымды түсіріңіз: насос қорғанышын ажыратып, стартерді 2–3 рет 5 секундтан айналдырыңыз.
• Ашық ауада немесе жақсы желдетілетін жерде жұмыс істеңіз.
• Бак пен рампа жанында темекі шекпеңіз, ашық от немесе искра тудыратын құралдарды қолданбаңыз.
• Рампа астында ыдыс ұстаңыз — штуцер ажыратылғанда жанармай тамшы болуы мүмкін.

Құралсыз жылдам тексерулер

1-қадам. Насос дыбысын тыңдау

Қозғалтқышты қоспай, тұтануды қосыңыз (ON күйі). Артқы орындық немесе багажник аймағынан 1–2 секунд ішінде тұрақты жужырату естіліп тұруы керек — бұл насос бастапқы қысымды жасайды (прайминг). Дыбыс мүлде болмаса — қуат беру немесе насос ақауы бар. Дыбыс болса, бірақ қозғалтқыш іске қосылмаса — қысымды өлшеуге өтіңіз (4-қадам).

2-қадам. Іске қосуға тырысу

Стартер айналып, бірақ қозғалтқыш ұстамаса, педальды қысқа басыңыз (ұстап тұруға болмайды — свечаларды сулауы мүмкін). Қозғалтқыштың жауап бермеуі жанармай цилиндрлерге жетпейтінін білдіреді. Егер 2–3 әрекеттен кейін қозғалтқыш қосылса — насос жұмыс істейді, бірақ қысымды баяу жасайды (себебі сүзгі торы бітелген, қуаты төмен немесе қайтару клапаны ақаулы болуы мүмкін).

3-қадам. Жанама белгілерді бағалау

Ұзақ уақыт (8 сағаттан астам) тұрғанда насос праймингті ұзақ жасай алады — бұл қалыпты, егер қысым жүйеде қайтару клапаны немесе форсункалар арқылы төмендесе. Бірақ тұтануды қайта қосқанда 5–10 секунд ішінде дыбыс шықпаса, электр жүйесін тексеріңіз (6-қадам).

Құралдармен тексерулер

4-қадам. Манометрмен қысымды тексеру

Егер рампада штуцер болса:

1. Қысымды түсіріңіз («Қауіпсіздік техникасы» бөлімін қараңыз).
2. Манометрді штуцерге қосыңыз (жылдам ажыратылатын шланг немесе бұрандалы адаптер қолданыңыз).
3. Қозғалтқышты қосыңыз, көрсеткіштерді оқыңыз.

Норма (көлігіңіздің нұсқаулығынан нақтылаңыз):

• MPI (таралатын бүрку): әдетте 3–4 бар (шамамен 300–400 кПа немесе 43–58 psi).
• GDI (тікелей бүрку): бактағы қосымша насос 4–6 бар ұстайды, негізгі қысымды ТНВД жасайды (200+ барға дейін), оның ақауы бөлек диагностика.

Қысым нормаға қарағанда 0,5–1 бар төмен болса:

• Себептері: бактағы сүзгі торының бітелуі, насос тозуы, қысым реттегішінің ақауы, жанармай құбырының қысылуы немесе бітелуі.
• Іс-әрекеттер: насос модулін алыңыз, сүзгі торын тексеріңіз (көп жағдайда тот немесе кір көрінеді), егер магистральда бөлек сүзгі болса, оны ауыстырыңыз. Қысымды қайта өлшеңіз. Егер қысым көтерілмесе — насос тозған немесе реттегіш ақаулы.

Насос жұмыс істеп тұрғанда (дыбыс бар), бірақ қысым мүлде болмаса:

• Себептері: сүзгі торы толық бітелген, жанармай құбыры үзіліп кеткен, қысылған, реттегіш клапан ашық күйде тұрып қалған (барлық жанармай бакқа қайта құйылады).
• Іс-әрекеттер: жанармай құбырын қысылу және иілуге тексеріңіз, қысым реттегішін тексеріңіз (егер бөлек болса — қайтару құбырын ажыратып, қысымды өлшеңіз, көтерілсе — реттегіш ақаулы).

Рампаға штуцер жоқ болса (көптеген қазіргі көліктер):

Манометрді жанармай құбырындағы тройник арқылы қосыңыз (бактан рампаға дейін). Бұл жылдам ажыратқыштарды бөлуді және герметикалық орнатуды талап етеді — тәжірибесіздерге СТО ұсынылады (ағып кету және өрт қаупі).

5-қадам. Қысымды ұстап тұру тесті

Қозғалтқышты өшіріп, манометрді бақылаңыз. Қысым 5–10 минут ішінде күрт төмендемеуі керек. Баяу төмендеу рұқсат етіледі (жүйеге байланысты 10 минутта 0,5 барға дейін).

Жылдам төмендеу (>1 бар 1 минутта) ағып кетуді білдіреді:

• Насос модуліндегі қайтару клапаны ақаулы (өшіруден кейін қысымды ұстамайды).
• Форсунка ағып жатыр (бір немесе бірнеше, цилиндрлерде немесе майда бензин иісі бойынша тексеріледі).
• Қысым реттегіші ақаулы (ашық күйде тұрып, жанармайды баяу бакқа қайтарады).

Іс-әрекеттер: насос модулін алыңыз, қайтару клапанын тексеріңіз (кері бағытта компрессормен үрлеңіз — ауа өтпеуі керек). Форсункаларды мультиметрмен тексеріңіз (орамдардың кедергісі, ағып кету бензин иісі немесе май щупы бойынша анықталады). Қысым реттегішін (егер бөлек болса) ауыстырыңыз немесе СТО-да стендте тексертіңіз.

6-қадам. Насосқа қуат беруін тексеру (насос қосылмаса)

Мультиметр болмаса, 12 В тест-лампасын қолдануға болады (қарапайым әдіс):

1. Насос разъёміне қол жеткізіңіз (көбінесе артқы орындық астындағы люк, кей көліктерде багажник немесе бакты алу арқылы).
2. Разъёмды ажыратыңыз.
3. Тест-лампаны разъёмнің қуат және масса контактілеріне қосыңыз.
4. Қозғалтқышты қосыңыз (ON).

Нәтиже:

• Лампа жанып, 1–2 секундтан кейін сөнсе — қуат бар, насос жұмыс істеуі керек. Ақау насос ішінде болуы мүмкін (тозу, тұрып қалу).
• Лампа жанбаса — қуат жоқ. Себептері: қорғаныштың күйіп кетуі, реленің ақауы, сым үзілуі, тотығу, ЭБУ-дан басқару сигналының жоқтығы (иммобилайзер, қолшатыр датчигі).

Мультиметрмен (нақтырақ):

1. ON күйінде разъём контактілеріндегі кернеуді өлшеңіз: прайминг кезінде және стартер жұмыс істегенде шамамен 12 В болуы керек (АКБ кернеуі).
2. Кернеу бар, бірақ 10 В-тан төмен болса — сымда үлкен кернеу түсуі немесе нашар масса болуы мүмкін.
3. Кернеу жоқ болса — қорғаныш пен релені тексеріңіз (төменде қараңыз).

Массаның сапасын тексеру (жиі кездесетін ақау):

Насос корпусы (немесе разъёмнің минус контактісі) мен АКБ минус клеммасы арасындағы кернеу түсуін өлшеңіз (насос жұмыс істеп тұрғанда немесе ON күйінде). 0,2 В-тан жоғары түсу нашар масса байланысын білдіреді: тотығу, үзілу, болттың әлсіз бекітілуі. Масса нүктесін тазалап, байланыс майымен өңдеп, болтты қатайтыңыз (әдетте бак астындағы немесе багажник ішіндегі болт).

Бензонасосқа электрмен жабдықтау: қорғаныш, реле, сымдар

Қуат тізбегі: АКБ → қорғаныш → реле → сымдар → насос → масса. Кез келген буын істен шықса — насос жұмыс істемейді. Электр жүйесін тексеру — дыбыс мүлде жоқ кезде бірінші қадам.

Реле мен қорғанышты қалай тексеру

1. Қорғаныштар блогын ашыңыз (қақпақта схема бар, қозғалтқыш бөлімінде немесе жүргізуші орнында).
2. Насос қорғанышын табыңыз (әдетте 15–25 А, «FUEL PUMP» немесе «EFI» белгісімен). Көзбен тексеріңіз: күйген сым көрінеді. Дәл тексеру үшін мультиметрмен прозвондаңыз (жұмыс істейтінде кедергі ≈0 Ом).
3. Насос релесін табыңыз (көбінесе сол блокта): тұтануды қосып, дыбысын тыңдаңыз — дұрыс жұмыс істейтін реле қысқа щелчок шығарады. Щелчок болмаса — реле ақаулы немесе ЭБУ-дан басқару сигналы жоқ.

Релені ауыстыру арқылы тест:

Насос релесін алыңыз, орнына дұрыс жұмыс істейтін ұқсас релені қойыңыз (блокта басқа жүйелерге арналған ұқсастары болуы мүмкін, уақытша ауыстыруға болады). Егер насос жұмыс істесе — ақау реле. Жұмыс істемесе — ЭБУ-дан басқару сигналын тексеріңіз (мультиметр мен сым сызбасы қажет, СТО-ға барған дұрыс).

Ескерту: Қорғанышты ауыстырғаннан кейін қайта күйіп кетсе — номиналды арттырмаңыз! Бұл сымдарда немесе насос ішінде қысқа тұйықталу барын білдіреді. Тізбекті прозвондап, ақауды табыңыз.

Насостың жанармайды баспайтын 5 жиі ақауы

Насос қуат алып, дыбыс шығарса да, қажетті қысымды жасамауы мүмкін. Бұл қозғалтқыштың қиын іске қосылуына, үдеуде іркіліске немесе толық істен шығуына әкеледі.

1. Реле мен қорғаныш (жиілігі: ~25–30%)

Қорғаныштың күйіп кетуі немесе реленің жануы қуат тізбегін үзіп, насосқа кернеу жетпейді, қысым жасалмайды. Тексеру 5–10 минут алады (жоғары қараңыз).

2. Сымдар мен разъёмдер (жиілігі: ~20%)

Насос разъёмінің тотығуы, сым үзілуі немесе нашар масса — тұрақсыз қуаттың себебі. Насос үзіліспен жұмыс істейді: кейде қосылады, кейде өшеді, әсіресе діріл немесе температура өзгергенде. Қатты температура ауытқуларында (мысалы, қыста) тотығу жылдамдайды.

Диагностика: тұтану қосылғанда разъёмдерді, релелерді, сымдарды сәл қозғаңыз. Егер насос жұмысын бастаса немесе тоқтаса — байланыста ақау бар. Разъёмдерді тотығудан тазалап, байланыс майымен өңдеп, сымдарды қысқышпен тексеріңіз.

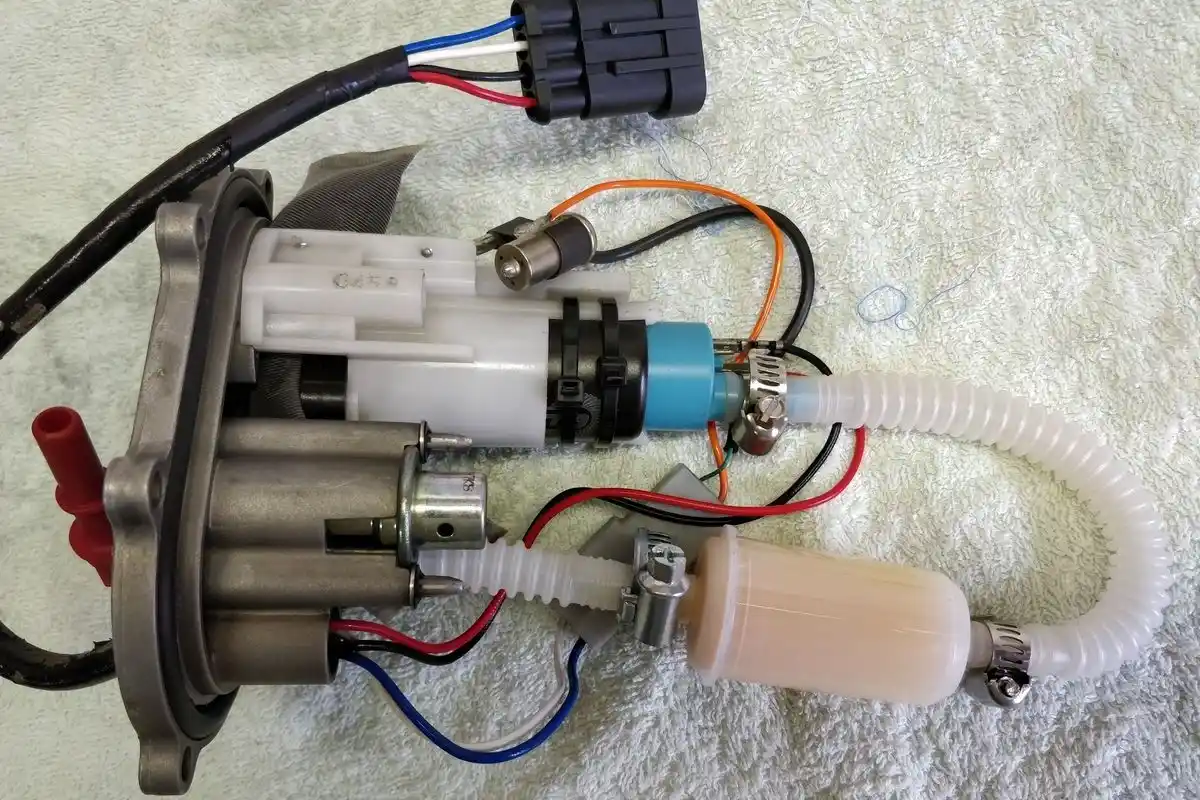

3. Сүзгі торы немесе сүзгі бітелуі (жиілігі: ~30%)

Насос модуліндегі сүзгі торы кір, тот, сапасыз жанармайдан қалған шөгінділермен бітеледі. Насос жұмысын жалғастырады, бірақ тор арқылы қажетті көлемді өткізбей қалады. Қысым төмендеп, қозғалтқыш жүктеме астында өшеді немесе іске қосылмайды. Егер бөлек сүзгі болса, ол да бітелуі мүмкін.

Белгісі: насос әдеттен гөрі қатты жужыратады (жүктеме астында), қысым нормаға қарағанда төмен.

4. Насос моторының тозуы (жиілігі: ~15%, көбінесе 150 мың км-ден кейін)

Мотор щёткалары тозады, ораманың өнімділігі төмендейді, ішкі мойынтіректер мен крыльчатка тозады. Насос жужыратуы мүмкін, бірақ қажетті қысымды жасамайды. Бакты жиі бос күйде пайдалану тозуды жылдамдатады — жанармайдың жетіспеушілігі салқындату мен майлауды нашарлатады.

Белгісі: таза сүзгі торында қысым төмен, насос шуылдап немесе қызады.

5. Қысым клапаны немесе реттегішінің ақауы (жиілігі: ~10%)

Насос модуліндегі қайтару клапаны тұтану өшірілгеннен кейін қысымды ұстайды. Егер клапан герметикалық болмаса, қысым тез төмендеп, келесі іске қосуда прайминг ұзарады — қозғалтқыш кешігіп немесе бірнеше әрекеттен кейін қосылады (әсіресе түнгі тұрудан кейін таңертең байқалады).

Қысым реттегіші (рампада немесе насосқа орнатылған) ашық күйде тұрып, артық жанармайды бакқа қайтарады және қажетті қысымды жасатпайды.

Тестілеу: қысымды ұстап тұру тесті (5-қадам) осы ақауды анықтайды.

Қосымша себептер (насос емес!)

Кейде насос жұмыс істемеу белгілері басқа себептерге байланысты:

• Иммобилайзер немесе сигнализация ЭБУ-дан басқару сигналын бөгейді → насос релесі қосылмайды.
• Қолшатыр датчигінің ақауы (ДПКВ) → ЭБУ қолшатырдың айналуын көрмейді, жанармай беру командасын бермейді (насос ON күйінде 1–2 секунд қосылып, кейін өшеді).
• ЭБУ-ның бағдарламалық ақауы → насос релесіне қуат берілмеуі.

Тексеру: OBD-II сканерін қосып, кодтарды оқыңыз. Егер ДПКВ (P0335–P0339), иммобилайзер (P0629) немесе насос басқару (P0230–P0232) кодтары болса — ақау насоста емес болуы мүмкін.

Жанармай жүйесі бойынша OBD-кодтар: не тексеру керек

OBD-II сканерін қосып, қателік кодтарын оқыңыз. Жанармай жүйесіне тән типтік кодтар:

Маңызды: P0087 немесе P0191 кодтары насосты міндетті түрде ауыстыруды білдірмейді — алдымен сүзгі торын, сүзгіні, қысым реттегішін және қайтару клапанының герметиктілігін тексеріңіз.

Алдағы әрекеттер: жөндеу, ауыстыру және насос таңдау

Қашан жөндеуге болады

Жөндеу сыртқы элементтерде немесе модульдің ауыстырылатын бөлшектерінде ақау болғанда тиімді:

• Сүзгі торы бітелген — модульді алып, торды жуып немесе ауыстырып, қайта жинаңыз.

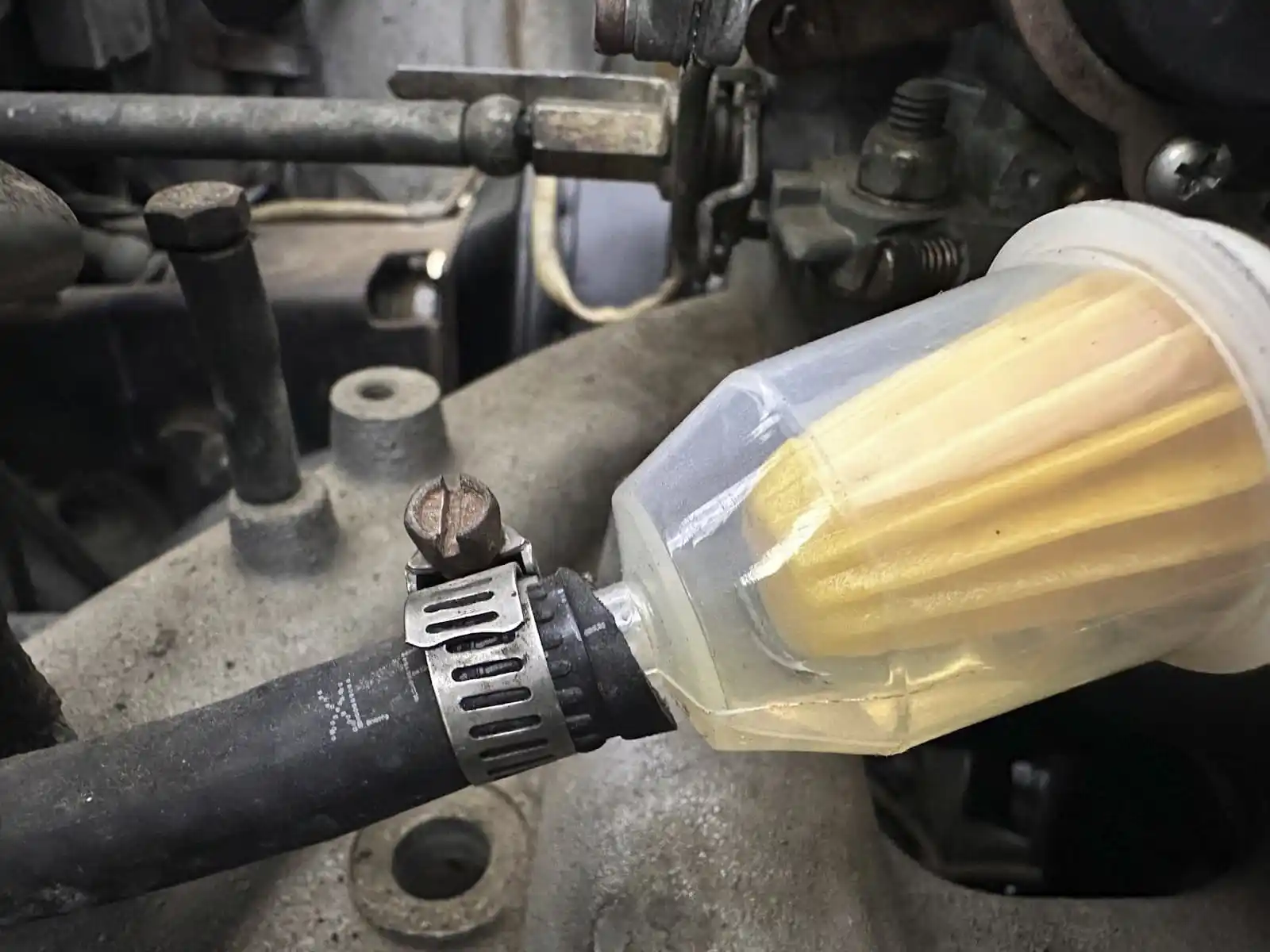

• Тонкий сүзгі (егер бөлек болса) — ауыстыру қысымды қалпына келтіруі мүмкін.
• Нашар байланыстар немесе масса — тазалау, байланыс майымен өңдеу, зақымдалған клеммаларды ауыстыру.
• Қысым реттегіші немесе қайтару клапаны — егер сіздің моделіңізге бөлек сатылса, ауыстырыңыз. Бірақ көбінесе модуль бүтіндей сатылады — жеке бөлшектерді ауыстыру экономикалық тұрғыдан тиімді емес.

Егер насос моторы өнімділігін жоғалтса, шуылдаса, қызса немесе сүзгі торын тазалағаннан кейін де қысымды ұстамаса — жөндеу тиімсіз. Насосты ауыстыру қажет.

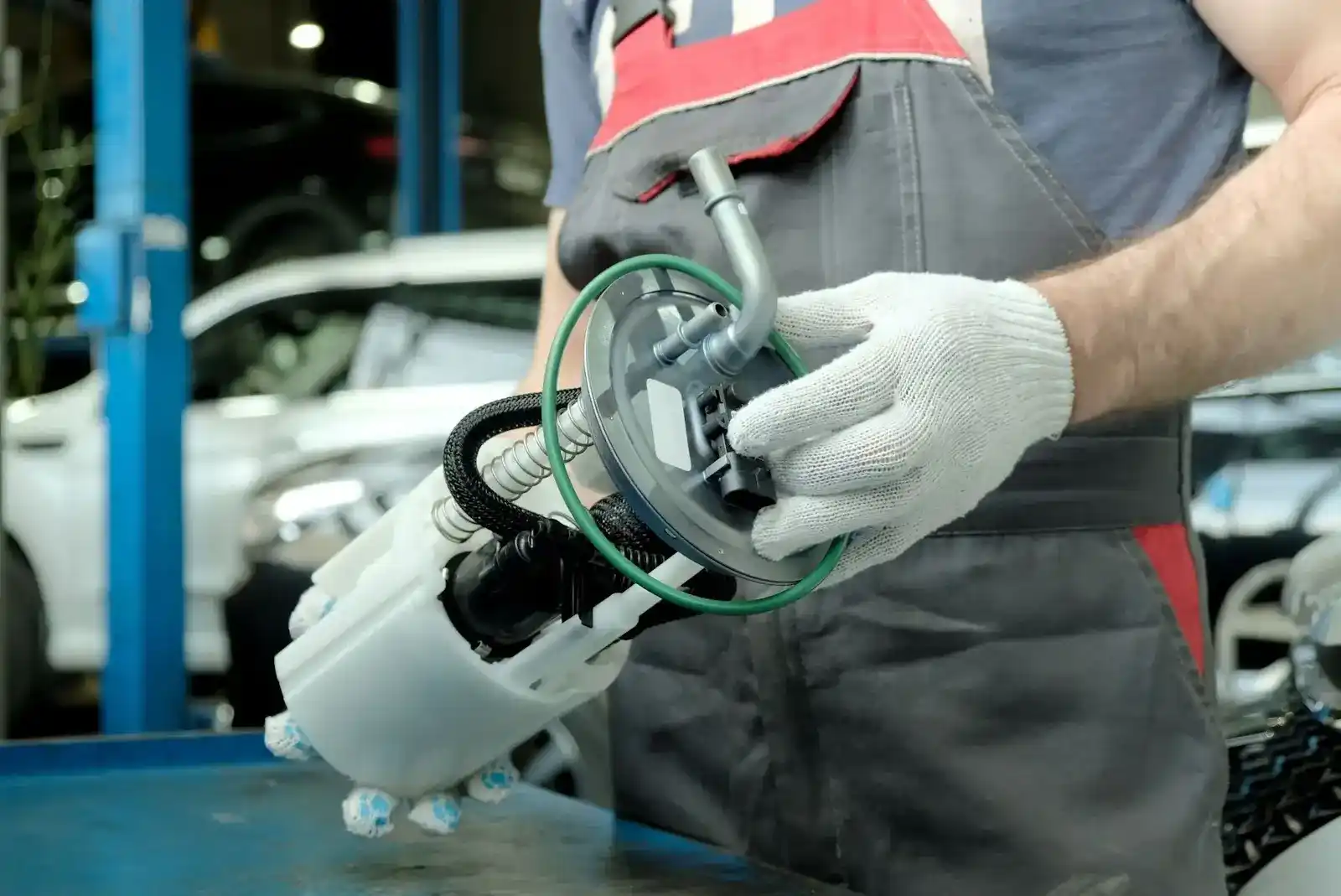

Жаңа насосты қалай таңдау

1. Сипаттамалары:

• Жұмыс қысымы (бар) және өнімділігі (л/сағ) — көлік өндірушісінің техникалық сипаттамаларына сәйкес болу керек. Өнімділік жетіспесе — жүктеме кезінде қуат төмендейді, артық өнімділік пайда әкелмейді (реттегіш артық жанармайды қайтарады).
• Разъём түрі және модульдің орнату өлшемдері — түпнұсқамен сәйкес болуы тиіс (разъём, модуль биіктігі, орнату фланецінің диаметрі).
• Қайтару бар немесе жоқ — қайтару жүйесі артық жанармайды бакқа қайтарады (2 шланг), қайтарусыз жүйе қысымды модульдегі реттегішпен ұстайды (1 шланг).

2. Түпнұсқа немесе аналог:

• Түпнұсқа насос (OEM) — үйлесімділік кепілдігі, бірақ бағасы жоғары.
• Сенімді аналогтар (Bosch, Delphi, Pierburg, VDO, TI Automotive) — автокөлік өндірушілерінің конвейеріне жеткізіледі, сапасы расталған. Көбінесе түпнұсқадан арзан және ресурсы ұқсас.
• Белгісіз арзан аналогтар — жалған болуы мүмкін, ресурсы төмен (6–12 ай), үнемдеу қайта ауыстыруға әкелуі ықтимал.

3. Үйлесімділікті іздеу:

• VIN бойынша — TecDoc, Exist, AutoDoc электронды каталогтарында VIN енгізіп, сәйкес артикулдарды табыңыз.
• Жылы, моделі, қозғалтқышы бойынша — VIN жоқ болса, каталогта марка → модель → жыл → қозғалтқыш → «жанармай насосы» таңдаңыз.
• Ескі насос корпусындағы артикулды жаңа насоспен салыстырыңыз — орнату және разъём сәйкес болуы керек.

4. Қолданылған насос — тәуекелі жоғары:

Насостың қандай жағдайда пайдаланылғаны белгісіз, щёткалары тозған ба, сүзгі торы бітелген бе — анық емес. Үнемдеу бірнеше айдан кейін қайта ауыстыруға әкелуі мүмкін. Таңдау жоқ болса — стендте қысым мен өнімділікті сынап сатып алыңыз.

Орнатқаннан кейін тексеру

1. Манометрмен қысымды өлшеп, нормасына сай екеніне көз жеткізіңіз (нұсқаулықтан нақтылаңыз).
2. Жанармай құбырлары мен разъёмдерінде ағып кетулерді көзбен және иісі бойынша тексеріңіз.
3. Бірінші іске қосу ұзақ болуы мүмкін (жүйе жанармаймен толтырылады) — ON күйін 2–3 рет 5 секундтан қосып, насосқа қысым жинауға мүмкіндік беріңіз, содан кейін қозғалтқышты қосыңыз.
4. Сканермен қателік кодтарын тексеріп, насос пен қысым бойынша кодтардың өшірілгенін растаңыз.
