P0011 қатесі — себептері, белгілері, диагностикасы және жөндеуі

OBD-II жүйесіндегі P0011 коды қозғалтқыштың бірінші банкінің таратқыш білігінің тым ерте алға жылжуын көрсетеді. Басқару блогы кіріс таратқыш білігінің фазасы ECU командасына қарағанда тым ерте болған кезде ауытқуды тіркейді. Себептері көбінесе мотор майының күйімен, ГРМ тізбегінің тозуымен немесе VVT клапанының ақауымен байланысты.

P0011 қатесі: ақау кодының мағынасы

P0011 — OBD-II диагностикалық коды, ол «Таратқыш білік A орны — тым ерте алға жылжу немесе жүйенің жұмысы (Банк 1)» дегенді білдіреді. Қозғалтқыш басқару блогы таратқыш білігінің нақты орнын мақсатты мәнмен салыстырады және кіріс таратқыш білігінің фазасы ECU командасына қарағанда тым ерте болған кезде ауытқуды тіркейді.

Банк 1 қайда орналасқан және таратқыш білік A деген не

• Банк 1 — қозғалтқыштың бірінші цилиндрін қамтитын цилиндрлер тобы. Түзу орналасқан моторларда (4 және 6 цилиндрлі inline) Банк 1 барлық цилиндрлерді қамтиды. V тәрізді моторларда (V6, V8) Банк 1 — бірінші цилиндр орналасқан қатар (әдетте қосалқы жабдық белдігі немесе радиатор жағы, нақты орналасуы маркаға байланысты).
• Таратқыш білік A — көбінесе кіріс таратқыш білігі. Екі таратқыш білігі бар моторларда (DOHC) «A» кіріс клапандарын басқарады, «B» — шығыс клапандарын. Кейбір маркаларда белгілеу өзгеше болуы мүмкін, бірақ OBD-II стандарты бойынша «A» — кіріс таратқыш білігі.

Айнымалы газ тарату фазалары жүйесі (VVT) жүктеме мен айналымдарға байланысты кіріс клапандарының ашылу уақытын реттейді. Егер фазорегулятор немесе VVT басқару клапаны дұрыс жұмыс істемесе, синхрондау бұзылады. Басқару блогы таратқыш білік (CMP) және иінді білік (CKP) позиция датчиктерінен деректерді оқып, сәйкессіздікті анықтап, P0011 кодын жазады.

Фазалардың ауытқуының себептері үш топқа бөлінеді: май мен қысым, ГРМ механикасы және электр/датчиктер. Май қысымы төмен болғанда фазорегулятор таратқыш білігінің бұрышын дұрыс өзгерте алмайды. Ластанған VVT клапаны бір күйде қалып қояды немесе кешігіп жауап береді. Ұзартылған тізбек немесе тозған кергіш иінді білік пен таратқыш білігінің негізгі синхрондауын ығыстырады, бұл фазалардың рұқсат етілген шектерден ауытқуына әкеледі.

P0011 қатесінің белгілері, симптомдары және қатерлілігін бағалау

P0011 қатесінің негізгі белгісі — аспап тақтасындағы Check Engine индикаторының жануы. Ол басқару блогы газ тарату фазаларының рұқсат етілген шектен тыс ауытқуын тіркегеннен кейін қосылады. Индикатормен қатар қозғалтқыштың жұмысындағы бұзылуларды көрсететін басқа да симптомдар пайда болуы мүмкін.

Тұрақсыз бос жүріс — VVT жүйесіндегі ақаудың тән белгісі. Айналымдар ауытқып, қозғалтқыш теңсіз жұмыс істейді, дірілдеу мен ара-тұра тұрып қалулар болуы мүмкін. Бұл кіріс клапандары поршеньдердің орнына қарағанда тым ерте немесе тым кеш ашылғанда газ тарату фазаларының бұзылуынан болады.

Қуат жоғалту және баяу үдеу үдеу кезінде байқалады. Көлік айналымды баяу жинайды, қозғалтқыш қалыпты тарту күшін дамытпайды. Майдаланған цилиндрлердің тиімсіз толуынан жанармай шығыны артады, себебі таратқыш білігінің фазалары ағымдағы жүктемеге сәйкес келмейді.

Қозғалтқышты, әсіресе суық кезде, іске қосу қиындықтары газ тарату фазаларындағы ақауларды білдіруі мүмкін. Қозғалтқыштың ұшуы, үдеу кезінде детонация және шығару түтігінен жанбаған жанармай иісі болуы ықтимал. Егер ГРМ аймағынан металл дыбыстары — соққы немесе сықырлау естілсе, бұл тізбек немесе кергіштің тозуын білдіруі мүмкін.

P0011 қатесінің қатер деңгейі қосымша симптомдар мен ақаудың сипатына байланысты. Егер Check Engine жанса, бірақ қозғалтқыш тұрақты жұмыс істеп, тарту сақталса және бөгде дыбыстар болмаса, қысқа сапар жасауға болады. Алайда кенет үдеуден және жоғары айналымнан аулақ болу керек.

Қуат жоғалту, айналымдардың ауытқуы және динамиканың айтарлықтай нашарлауы қосылғанда қатер орташа деңгейге көтеріледі. Мұндай жағдайда ұзақ пайдалану фазорегулятор мен VVT жүйесінің басқа элементтерінің тозуын жеделдетеді. Қозғалтқыш оңтайланбаған фазаларда жұмыс істейді, бұл катализатор мен шығару жүйесінің басқа бөлшектеріне жүктемені арттырады.

Қауіптің жоғары деңгейі қозғалтқыш қақпағы астынан металл дыбыстары, шығару түтігінен түтін, іске қосудағы ауырлық немесе кенеттен тоқтау кезінде байқалады. Бұл ГРМ тізбегінің қатты тозуын, фазорегулятордың тұрып қалуын немесе май қысымындағы ауыр ақауларды білдіреді. Мұндай жағдайда әрі қарай жүру клапандарға, поршеньдерге немесе таратқыш білігіне зақым келтіруі мүмкін.

СТО-ға бармас бұрын freeze frame оқып, барлық байланысты қателік кодтарын жазып алу қажет. Мотор майының деңгейі мен күйін, оның тұтқырлығы мен түсін тексеру маңызды. Егер май тым қараңғы, қою немесе деңгейі минимумнан төмен болса, әрі қарай пайдалану алдында майды толықтыру немесе ауыстыру ұсынылады.

P0011 қатесінің негізгі себептері

Майлау және VVT фазаларын басқару

Мотор майының деңгейінің төмендігі немесе тұтқырлығының сәйкес еместігі — P0011 кодының ең жиі кездесетін себебі. VVT жүйесі май қысымымен жұмыс істейді: фазорегулятор май ағынының әсерінен таратқыш білігінің бұрышын өзгертеді, ал VVT басқару клапаны осы ағынды бағыттайды. Май жеткіліксіз немесе тым қою болса, қысым төмендеп, клапан фазорегулятордың орнын дәл басқара алмайды.

Ластанған немесе ескі май фазорегуляторға және VVT клапанының сүзгі торына майдың өту арналарын бітейді. Бұл клапанның бір күйде тұрып қалуына немесе басқару блогының командаларына баяу жауап беруіне әкеледі. Қате тұтқырлықтағы майды пайдалану — мысалы, ұсынылған 5W-30 орнына 10W-40 — ағынға артық кедергі жасап, VVT жүйесінің жұмысын бұзады.

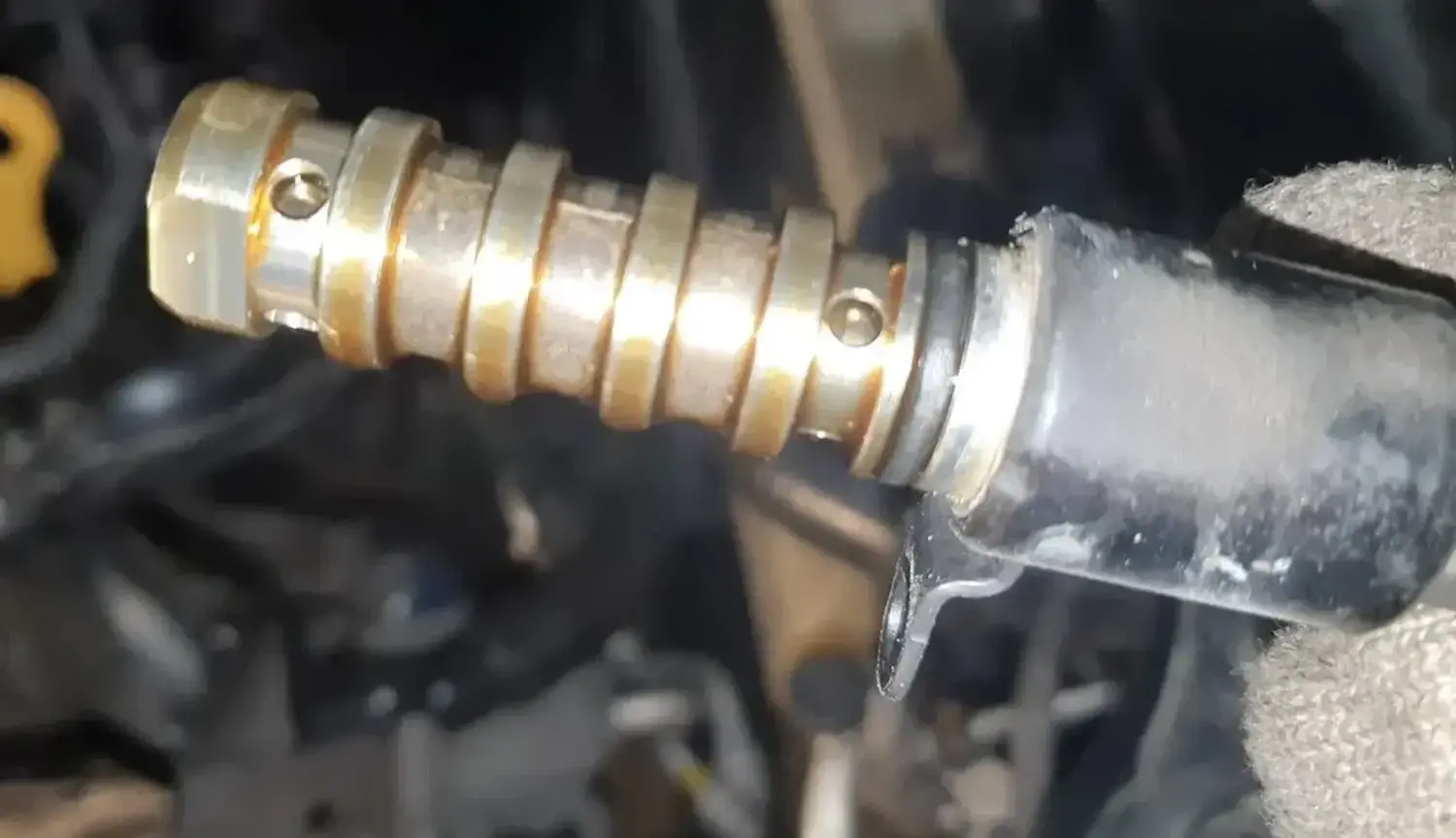

VVT клапанының (OCV) ақауы механикалық тұрып қалу, золотникінің бұзылуы немесе соленоид орамасының үзілуі/қысқа тұйықталу түрінде көрінеді. Клапан ECU басқару сигналдарына жауап бермей, фазалар бір күйде қалады, басқару блогы ауытқуды тіркейді.

VVT клапанының сымдарындағы ақаулар — үзілу, қысқа тұйықталу, разъём контактілерінің тотығуы — басқару импульстерінің берілуін бұзады. Разъёмдердің коррозиясы жоғары ылғалдылық пен температура ауытқуларында күшейеді.

ГРМ механикасы және датчиктер

ГРМ тізбегінің созылуы — үлкен жүріс немесе техникалық қызмет көрсетуді өткізіп алған қозғалтқыштарда P0011 кодының кең таралған себебі. Тізбек жүктеме әсерінен ұзарғанымен, кергіш толық керілуін өтемейді, иінді білік пен таратқыш білігінің негізгі синхрондауы ығысады. Фазорегулятор ауытқуды өтемекші болады, бірақ фазаларды рұқсат етілген шектерге қайтара алмайды, ECU P0011 кодын тіркейді.

Тізбек кергішінің және тыныштандырғыштардың тозуы ГРМ тізбегінің люфтының артуына әкеледі. Ақаудың механизмі бір: ГРМ тозуы негізгі синхрондауды ығыстырады, ал VVT жүйесі ығыстыруды өтемекші болады, бірақ ауытқу шектен асқанда ECU P0011 кодын ерте кіріс таратқыш білігінің орны ретінде жазады.

Фазорегулятордың тұрып қалуы немесе тозуы фазаларды өзгертуге кедергі жасайды. Фазорегулятор май қысымына жауап бермей, таратқыш білігінің бұрышы бекітіліп, басқару блогы газ таратуын түзете алмайды.

Таратқыш білік (CMP) немесе иінді білік (CKP) позиция датчиктерінің ақауы фазаларды қате анықтауға әкеледі. Егер CMP сигналы датчиктің тозуы немесе беріліс белгісінің зақымдануы себебінен бұрмаланса, ECU таратқыш білігінің бұрышын дұрыс оқымай, P0011 кодын жазады.

Кәсіби емес жөндеуден кейін ГРМ белгілерінің ығысуы немесе тізбектің қатты созылуы негізгі синхрондауды бұзады. Таратқыш білік пен иінді біліктің зақымдалған шпонкалары, ГРМ берілістерінің тістері зақымдануы мәселені ушықтырады.

P0011 қатесін диагностикалау: өз бетімен тексерулер және кәсіби әдістер

Өз бетімен жасауға болатындар (қауіпсіз):

• OBD-сканермен код пен freeze frame оқу.
• Май деңгейі мен күйін тексеру (щуп, түсі мен тұтқырлығын визуалды бағалау).
• VVT клапанының разъёмін коррозия мен сым үзілуге тексеру.
• VVT клапанының (OCV) орамасының кедергісін мультиметрмен өлшеу.
• ECU разъёмы ажыратылғанда және полярлық пен сақтандырғыш сақталған жағдайда сыртқы 12 В қуатпен VVT клапанының жұмысын тексеру.

Кәсіби жабдық пен тәжірибені талап ететіндер:

• ГРМ белгілерін иінді білік пен таратқыш біліктерінің орнын бекітіп тексеру.
• CMP және CKP датчиктерінің сигналдарын осциллографпен синхрондауды бағалау.
• Май қысымын манометрмен өлшеу.
• Фазорегуляторды бөлшектеу, тазалау немесе ауыстыру.

Диагностика OBD-II сканерін қосып, қате кодын оқудан басталады. Сол уақытта freeze frame жазылады — код тіркелген сәттегі қозғалтқыш параметрлерінің суреті. Бұл мәселе қандай жағдайда пайда болғанын түсінуге мүмкіндік береді: бос жүрісте, жылыту кезінде немесе жүктеме астында. Freeze frame алынбай тұрып кодтарды өшірмеңіз — диагностиканың негізгі деректері жоғалады.

Алдымен мотор майының деңгейі мен күйін тексеру қажет. Май деңгейінің төмендігі VVT жүйесіндегі қысымды азайтып, фазорегулятордың дұрыс жұмыс істеуіне кедергі жасайды. Қараңғы, қою немесе ластанған май ауыстыруды қажет етеді. Майдың тұтқырлығы ұсынылғанға сәйкес келмесе, оны дұрыс майға ауыстыру керек.

VVT клапанын (OCV) тексеру соленоид орамасының кедергісін өлшеу және сыртқы 12 В қуатпен сынауды қамтиды. Кедергі мәні нақты қозғалтқыш құжаттамасында көрсетіледі (әдетте 6–12 Ом). 12 В қуат бергенде клапан анық щелчок шығару керек. Егер жауап болмаса, клапан ақаулы. Клапан кірісіндегі сүзгі торы таза болуы тиіс.

Маңызды: ECU разъёмы қосулы күйде OCV-ға 12 В қуат бермеңіз — бұл басқару блогына зақым келтіруі мүмкін. Разъёмді ажыратып, полярлықты сақтап, сақтандырғыш арқылы қуат беріңіз.

VVT клапанының сымдары мен разъёмін үзілу, оқшаулаудың еріп кетуі, контактілердің тотығуына тексеру қажет. Разъёмді ажыратып, тұтану қосулы кезде ECU-дан қуат бар-жоғын тексеріңіз. Разъём контактілері мен қозғалтқыш корпусы арасындағы кедергі қысқа тұйықталуды көрсетпеуі тиіс.

ГРМ белгілерін ГРМ қақпағын алып тастағаннан кейін тексеру керек. Таратқыш білік пен иінді біліктің жұлдызшаларындағы белгілер цилиндр блогы немесе бас қақпағындағы белгілермен сәйкес келуі тиіс. Белгілердің ығысуы тізбектің тайып кетуі немесе алдыңғы жинақтаудағы қате екенін білдіреді.

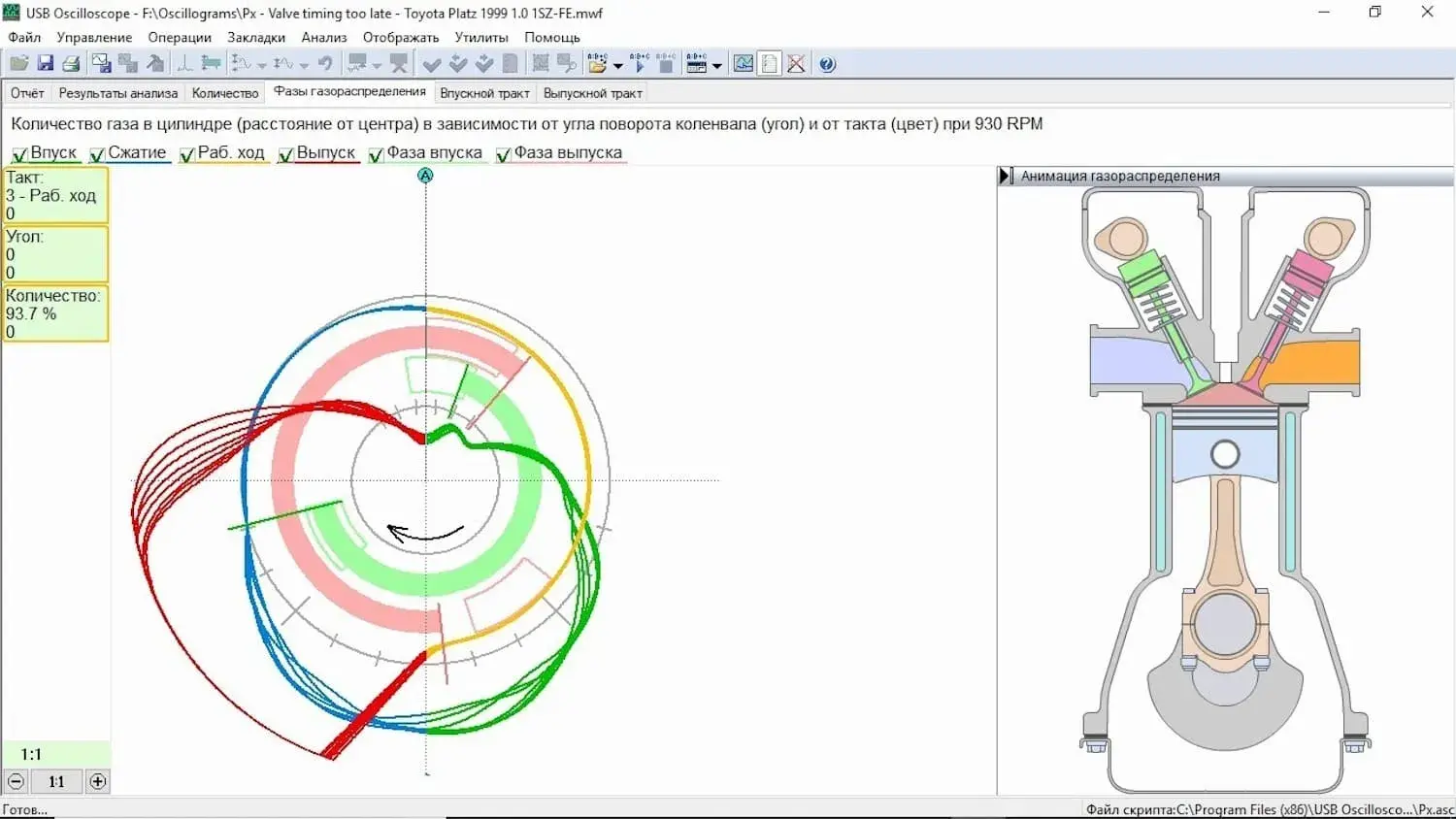

CMP және CKP датчиктерінің сигналдарын диагностикалық сканер немесе осциллографпен салыстыру қажет. Сигналдар синхрондалған болуы тиіс. Егер CMP датчигінің сигналы тұрақсыз немесе ығысқан болса, оны ауыстыру керек.

Май қысымын механикалық манометрмен тексеру қажет болса, алдыңғы қадамдар себепті анықтамаса. Манометр май қысымының датчигінің орнына қосылып, қозғалтқыш іске қосылып, бос жүрісте және 2000–3000 айн/мин кезінде қысым өлшенеді. Қысым нормаға сәйкес келмесе (нақты модельдің нұсқаулығын қараңыз), мәселе май сорғысында немесе арналардың бітелуінде болуы мүмкін.

P0011 ақауын жою әдістері

Жою диагностиканың нәтижесіне қарай негізгі шаралардан бастап жөндеуге өтеді.

Мотор майы мен сүзгісін ауыстыру — май сапасының төмендігі немесе тұтқырлығының сәйкес еместігі расталғанда бірінші қадам. Май қозғалтқыш спецификациясына сай болуы керек. Ауыстырғаннан кейін қозғалтқышты іске қосып, бірнеше минут жұмыс істетіп, қатенің қайтып келмегенін тексеру қажет.

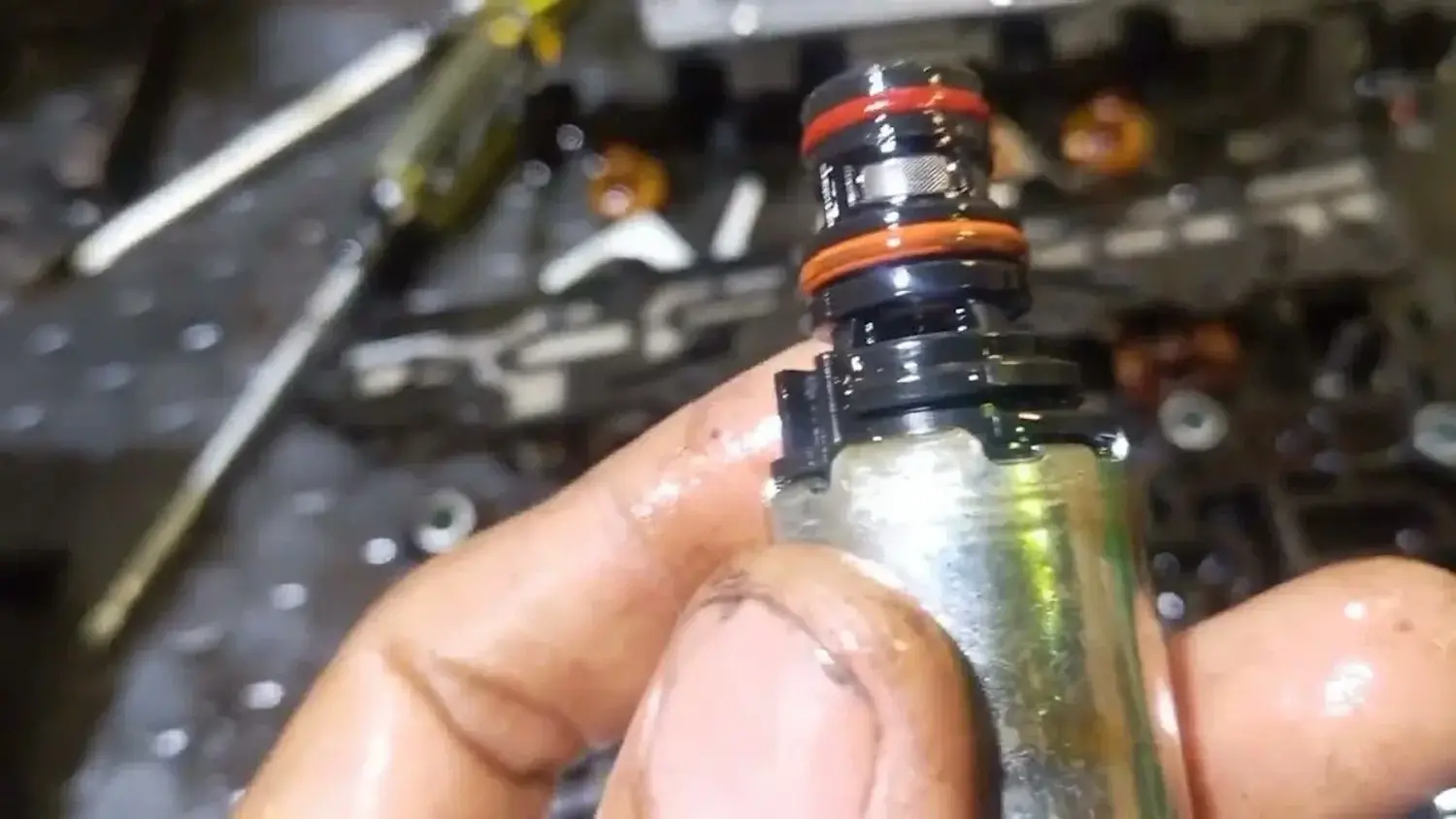

VVT клапанын (OCV) тазалау немесе ауыстыру қажет болса, клапан ластанған немесе қуат беруге жауап бермесе. Клапанды алып, карбюратор тазалағышында жуу, сүзгі торын тазалау және жұмысын қайта тексеру керек. Тазалау көмектеспесе, клапанды жаңасына ауыстырады.

Сымдар мен разъёмдерді қалпына келтіру зақымдалған сымдарды ауыстыру, разъём контактілерін тазалау және ылғалдан қорғау үшін диэлектрлік майлау қолдануды қамтиды.

ГРМ механизмін жөндеу тізбектің созылуы, кергіштің тозуы немесе фазорегулятор ақауы расталғанда орындалады. ГРМ тізбегі кергішпен, тыныштандырғыштармен және бағыттағыштармен бірге ауыстырылады. Фазорегулятор тұрып қалған немесе ішкі бөлшектері тозған болса ауыстырылады.

ECU бағдарламалық жасақтамасын жаңарту қажет болуы мүмкін, егер өндіруші VVT жүйесін басқарудың жаңартылған калибровкасы бар техникалық бюллетень (TSB) шығарса. Бөлшектерді ауыстырғаннан және ПО жаңартқаннан кейін қателерді өшіріп, OBD-II драйв-цикл бойынша тест-драйв жасап, кодтың қайталанбағанын тексеру керек.

Диагностикадағы жиі кездесетін қателіктер және олардан қалай сақтану керек

Қате 1: Freeze frame алынбай кодтарды өшіру Freeze frame — код тіркелген кезде қозғалтқыштың жұмыс жағдайының жалғыз «суреті». Кодтарды дереу өшірсеңіз, қозғалтқыш режимі туралы деректер жоғалады да, диагностика соқыр жүргізіледі. Дұрысы: freeze frame-ды оқу, айналым, температура, жүктеме, таратқыш білігінің бұрышын (мүмкін болса) жазып алып, содан кейін кодтарды өшіріп, олардың қайтып келуін тексеру.

Қате 2: ВМТ мен біліктерді бекітпей ГРМ белгілерін тексеру Белгілерді бірінші цилиндрдің ВМТ-дегі иінді білігінің дәл орнында тексеру керек. Егер біліктер арнайы құралдармен бекітілмесе, тізбек айналып, белгілер жалған сәйкес келуі мүмкін. Дұрысы: иінді білікті ВМТ-ға қою (маховик/шкив белгілері бойынша), таратқыш біліктерді бекіткіштермен бекіту (егер қарастырылған болса), содан кейін жұлдызшалардағы белгілердің сәйкестігін тексеру.

Қате 3: ECU қосулы күйде OCV-ға 12 В беру Егер клапан ECU-дан қуат алып тұрғанда сыртқы қуат берілсе, ECU драйвері зақымдалуы мүмкін. Дұрысы: клапан разъёмін ECU сымдарынан ажыратып, полярлықты сақтап, 5–10 А сақтандырғыш арқылы 12 В беру, щелчоктың болуын тексеру, қуатты өшіру.

Қате 4: CMP/CKP осциллограммаларын елемеу Датчиктер сырттай дұрыс көрінуі мүмкін, бірақ тістері зақымдалған беріліс немесе тозған датчик сигналы бұрмаланған. ECU фазалардың «ауысып» тұрғанын көреді, ал механика дұрыс. Дұрысы: осциллограф немесе сигнал формасын көрсететін сканер қосып, CMP/CKP импульстерінің амплитудасы мен жиілігінің тұрақтылығын бос жүрісте және 2500 айн/мин-де тексеру.

Қате 5: Май қысымын тексермей OCV ауыстыру Егер май қысымы нормаға сай болмаса (сорғыда, бітелген арналарда ақау), жаңа OCV клапаны фазаларды дұрыс басқара алмайды. Дұрысы: OCV ауыстырмас бұрын бос жүрісте және 2500 айн/мин-де май қысымын механикалық манометрмен өлшеп, нұсқаулықпен салыстыру. Қысым төмен болса — сорғы, май қабылдағыш торы немесе мойынтіректерді тексеру.

Қате 6: «Қыс/жаз» деп сәйкес емес тұтқырлықтағы майды пайдалану VVT жүйесі нақты тұтқырлыққа есептелген (мысалы, 5W-30). 10W-40 «қысқы жылырақ» деп құйса, май OCV және фазорегулятордың тар арналарында тым қою болып, клапан тұрып қалады. Дұрысы: өндірушінің спецификациясын қатаң сақтау (нұсқаулық немесе май құю мойнағының қақпағын қарау), ұсынылған тұтқырлықтан ауытқамау.

Қатысты кодтар және олар P0011 диагностикасында не өзгертеді

Қатысты кодтар іздеуді қалай тарылтады:

• Тек P0011 болса — майдан, кіріс білік OCV-інен, сымдардан бастау.
• P0011 + P0010 болса — OCV электр жүйесінде ақау (разъём, сым, орам).
• P0011 + P0012 ауысып тұрса — OCV клапаны «ауысып» тұр (сүзгі торы бітелген, май қысымы тұрақсыз).
• P0011 + P000A болса — баяу реакция + ерте алға жылжу: май қысымын, тұтқырлығын, OCV сүзгісін тексеру.
• P0011 + P0014 (кіріс пен шығыс білігінің ерте алға жылжуы) — жалпы себеп (май, қысым, мүмкін тізбек).
• P0011 (Банк 1) + P0021 (Банк 2) V-моторда — жалпы ақау (май, қысым), егер тек бір код болса — жергілікті (OCV, нақты банк фазорегуляторы).
• P0011 + P0016 болса — иінді білік пен таратқыш білігінің сәйкессіздігі: ГРМ белгілерін, тізбекті, CMP/CKP сигналдарын тексеру.

Қазақстандағы пайдалану ерекшеліктері

Қысқы тұтқырлық және суық іске қосу Қазақстан аймақтарында температура −30…−40 °C дейін төмендеуі мүмкін. Қою май (мысалы, 10W-40) аязда тым тұтқыр болып, VVT жүйесі суық іске қосу кезінде фазаларды жылдам басқара алмайды. Бұл P0011 қатесінің суықта тіркелу қаупін арттырады. Төмен бірінші цифры бар (0W-20, 5W-30) және нақты брендтің допускімен тексерілген майды қолдану ұсынылады.

Қиын пайдалану жағдайында ауыстыру аралығын қысқарту Қаладағы кептелістер, шаңды жолдар және ұзақ сапарлар майдың тозуын және OCV сүзгі торының бітелуін жеделдетеді. Өндірушінің регламентінен ертерек майды ауыстыру және сапалы май сүзгілерін пайдалану ұсынылады.

Ұзақ сапар алдында тексерулер Трассаға шығудан бұрын VVT жүйесінің дұрыс жұмыс істеп тұрғанына көз жеткізу маңызды, әсіресе бұрын P0011 коды шыққан болса. Тексеру тізімі:

• Май деңгейі мен күйін тексеру.
• Сканермен қателік кодтарын оқу, VVT бойынша pending-кодтарды жою.
• VVT клапанының разъёмін коррозияға тексеру, диэлектрлік майлау қолдану.
• ГРМ тізбегінің кергішін тексеру, егер тән дыбыс болса.
• Май қысымының қалыпты екеніне көз жеткізу (датчикпен немесе манометрмен).

Шаң мен кірдің әсері Шаң мотор бөліміне тығыз емес жерлерден кіріп, разъёмдерге жиналып, VVT клапанының контактілерінің коррозиясын жеделдетеді. OCV разъёмін үнемі тексеріп, сүртіп, диэлектрлік майлау қолдану, ауа сүзгісін регламент бойынша немесе шаңды жолдарда жиі ауыстыру ұсынылады.

Алдын алу және жөндеуден кейінгі тексеру

Майды ауыстыру регламентін сақтау — негізгі алдын алу шарасы. Майды өндіруші көрсеткен аралықта және ұсынылған тұтқырлықта ауыстыру қажет. Май сүзгісін маймен бірге ауыстырып, сапалы баламаларды таңдау керек.

Ауыстыру аралығында май деңгейін бақылау оның шығынын уақытында анықтауға көмектеседі. Егер деңгей әдеттен тез төмендесе, қозғалтқышта ағып кету немесе артық жану бар-жоғын тексеру қажет.

ГРМ тізбегі, кергіш және тыныштандырғыштардың күйін уақтылы тексеру қатты созылу қаупін азайтады. Қозғалтқышты іске қосқанда немесе жұмыс істегенде металл дыбыстары пайда болса, қосымша диагностика қажет.

VVT клапаны мен датчик разъёмдерін ылғалдан қорғау олардың қызмет мерзімін ұзартады. Разъёмдерді диэлектрлік майлау, әсіресе жоғары ылғалдылық пен жиі температура ауытқулары кезінде қолдану ұсынылады.

Ақауды жою расталғаннан кейін қателік кодтарын өшіріп, қозғалтқышты іске қосып, жылытып, толық OBD-II драйв-цикл бойынша тест-драйв жасау қажет. Сканер readiness-мониторлардың барлығын аяқтағанын және P0011 қатесінің қайталанбағанын көрсетуі тиіс.

VVT жүйесінің live data режиміндегі параметрлерін бақылау таратқыш білігінің бұрыштарының ECU командаларына сәйкес келетінін растауға мүмкіндік береді. Қатысты кодтар (P0010, P0012, P000A) да пайда болмаса, жөндеу дұрыс жүргізілгені анықталады.
