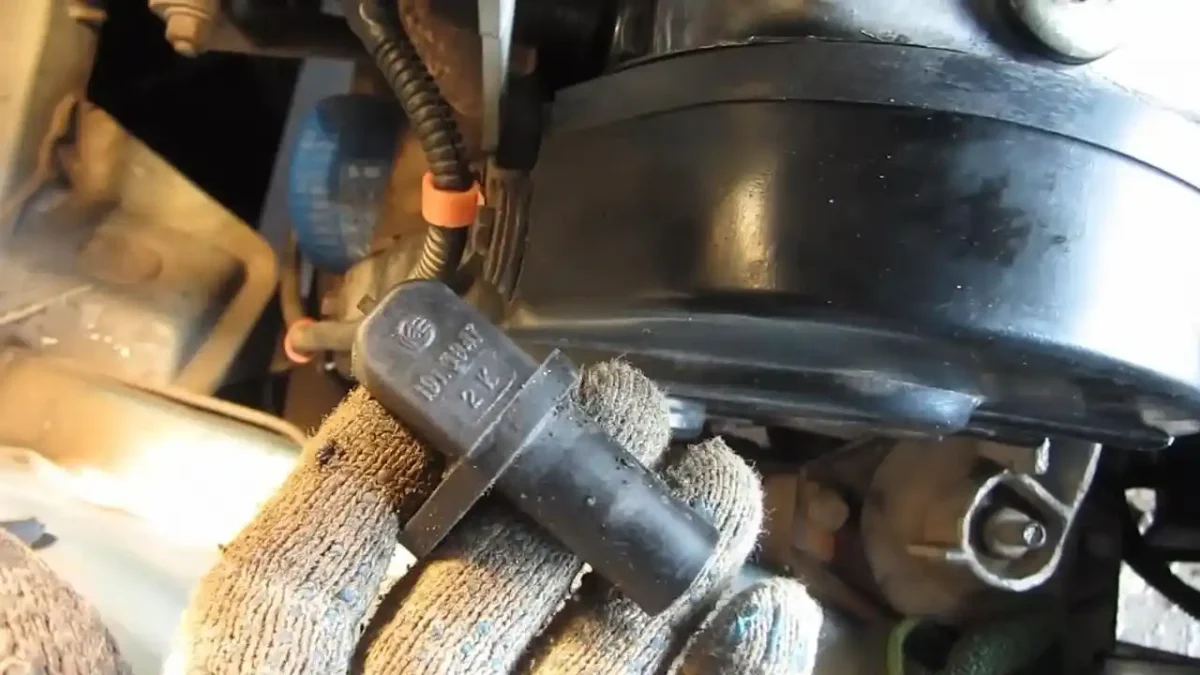

Как проверить датчик коленвала (ДПКВ): полное пошаговое руководство

Датчик положения коленвала (ДПКВ) — ключевой элемент системы управления двигателем. Он передаёт в ЭБУ информацию о частоте вращения коленвала и положении поршней. При отсутствии или нестабильности сигнала двигатель может не запускаться, глохнуть на ходу, работать с перебоями или внезапно остановиться в движении. Проверка датчика помогает определить, связана ли неисправность с самим ДПКВ, проводкой, разъёмом или задающим диском.

Проверку датчика коленвала проводят мультиметром, OBD-сканером, осциллографом или визуальным осмотром. Выбор метода зависит от типа датчика, доступного оборудования и характера неисправности. Индуктивный ДПКВ проверяют измерением сопротивления обмотки и оценкой формы сигнала, датчик Холла — проверкой питания, массы и сигнальной линии. Начинать диагностику рекомендуется с OBD-сканера, осмотра разъёма и измерений мультиметром — эти методы безопасны и не требуют снятия датчика.

Признаки неисправности ДПКВ: когда нужна проверка?

Неисправность датчика коленвала проявляется нарушениями в работе двигателя, связанными с синхронизацией зажигания и впрыска топлива. Без сигнала ДПКВ ЭБУ не может точно определить положение поршней, что приводит к сбоям запуска или работы мотора.

• Двигатель не заводится или глохнет сразу после запуска. Стартер крутит мотор, но вспышек в цилиндрах нет. При полном отсутствии сигнала ЭБУ блокирует зажигание и впрыск.
• Нестабильный холостой ход. Обороты колеблются, двигатель «троит» или работает с рывками.
• Пропуски зажигания. Часто связаны с прерывистым или слабым сигналом датчика.
• Провалы при разгоне и падение тяги. Автомобиль дёргается, ЭБУ некорректно рассчитывает момент впрыска и зажигания.
• Детонация. Металлический стук при ускорении может быть следствием неверного угла опережения зажигания из-за сбоя сигнала.
• Повышенный расход топлива и запах бензина из выхлопа. Неправильная синхронизация приводит к неполному сгоранию топлива и росту расхода.
• Индикатор Check Engine, коды ошибок P0335–P0339. Эти ошибки указывают на проблемы цепи датчика коленвала.

При появлении хотя бы одного из перечисленных симптомов рекомендуется проверить ДПКВ и его проводку.

Быстрая диагностика ДПКВ за 5 минут

Если двигатель не запускается или глохнет, а под рукой минимальный набор инструментов, выполните следующие действия:

Шаг 1. Подключите OBD-сканер. Включите зажигание, откройте Live Data и найдите параметр Engine RPM. Попросите помощника провернуть двигатель стартером. Если RPM остаётся на нуле при работающем стартере — сигнал от ДПКВ не доходит до ЭБУ.

Шаг 2. Осмотрите разъём датчика. Окисление, масло, грязь или ослабленная фиксация — частые причины сбоя. Очистите контакты и плотно вставьте разъём.

Шаг 3. Выполните «wiggle-test»: при включённом зажигании пошевелите жгут проводки датчика и разъём. Если обороты на сканере появляются или пропадают — проблема в проводке или окислении контактов.

Шаг 4. Измерьте сопротивление (для индуктивного ДПКВ, 2 контакта): норма 500–1500 Ω. Показание «∞» или ниже 150 Ω — обрыв или замыкание обмотки.

Шаг 5. Проверьте питание (для датчика Холла, 3 контакта): между контактом питания и массой должно быть +5 или +12 В при включённом зажигании.

Быстрые проверки через OBD-сканер

OBD-сканер позволяет увидеть обороты коленвала в режиме Live Data и сохранённые коды неисправностей — это первый шаг диагностики.

Подключите сканер к разъёму OBD-II и включите зажигание. Откройте раздел Live Data и найдите параметр Engine RPM. Попросите помощника провернуть двигатель стартером. Если обороты не отображаются или остаются на нуле при работающем стартере, сигнал от ДПКВ не доходит до ЭБУ.

Проверьте сохранённые ошибки. Коды P0335, P0336, P0337, P0338 и P0339 указывают на проблемы цепи датчика положения коленвала:

• P0335: отсутствие сигнала цепи ДПКВ (обрыв, неисправность датчика или проводки),
• P0336: несоответствие формы или частоты сигнала (задающий диск, зазор),
• P0337: слишком слабый сигнал (обрыв, повышенное сопротивление),
• P0338: замыкание на питание или завышенный уровень сигнала,
• P0339: прерывистый сигнал (нестабильный контакт, окисление).

Если доступен параметр CKP/CMP Correlation, оцените синхронизацию между датчиками коленвала и распредвала. Рассинхронизация может указывать на проблему с одним из датчиков или механическую неисправность привода ГРМ.

Очистите коды ошибок и повторите проверку после короткого тест-драйва. Если ошибка возвращается сразу, проблема стабильна.

Важно: монитор CKP в системах Ford запускается при достижении порога 500 rpm. Если сканер не показывает RPM при прокрутке стартером, ЭБУ не видит сигнал датчика.

Осмотр и электрические тесты «на месте»

Проверьте состояние разъёма датчика. Окисление, масло, грязь или повреждённые клеммы нарушают контакт. Очистите разъём и проверьте надёжность фиксации.

Осмотрите проводку от ДПКВ до ЭБУ. Обратите внимание на места трения жгута о детали двигателя или кузов. Натёртая изоляция — частая причина прерывистого сигнала.

Измерьте падение напряжения на «массе». Подключите мультиметр между корпусом датчика и минусовой клеммой аккумулятора при включённом зажигании. Для надёжного контакта падение не должно превышать ориентировочно 0,1–0,2 В. Превышение указывает на плохой контакт массы.

Если доступен осциллограф, подключите его к сигнальной линии датчика. Для индуктивного ДПКВ сигнал должен иметь синусоидальную форму, амплитуда которой растёт с увеличением оборотов. При прокрутке стартером ожидаемая амплитуда — около 0,5 Вp-p, на холостом ходу — до 2,5 Вp-p. Для датчика Холла — чёткие прямоугольные импульсы 0–5 В. Искажённая форма или низкая амплитуда указывают на неисправность датчика или большой зазор.

Как проверить датчик коленвала мультиметром: пошаговая инструкция

Мультиметр позволяет быстро проверить основные параметры ДПКВ и выявить обрыв, короткое замыкание или отклонение от нормы.

Перед началом работы определите тип датчика на вашем автомобиле. Индуктивный ДПКВ имеет два контакта и не требует внешнего питания — он генерирует переменное напряжение при вращении коленвала. Датчик Холла имеет три контакта: питание, масса и сигнал.

Начните с визуального осмотра. Проверьте состояние разъёма датчика, целостность проводов и отсутствие масла или загрязнений. Окисление клемм, натёртая изоляция или повреждения жгута часто становятся причиной сбоев.

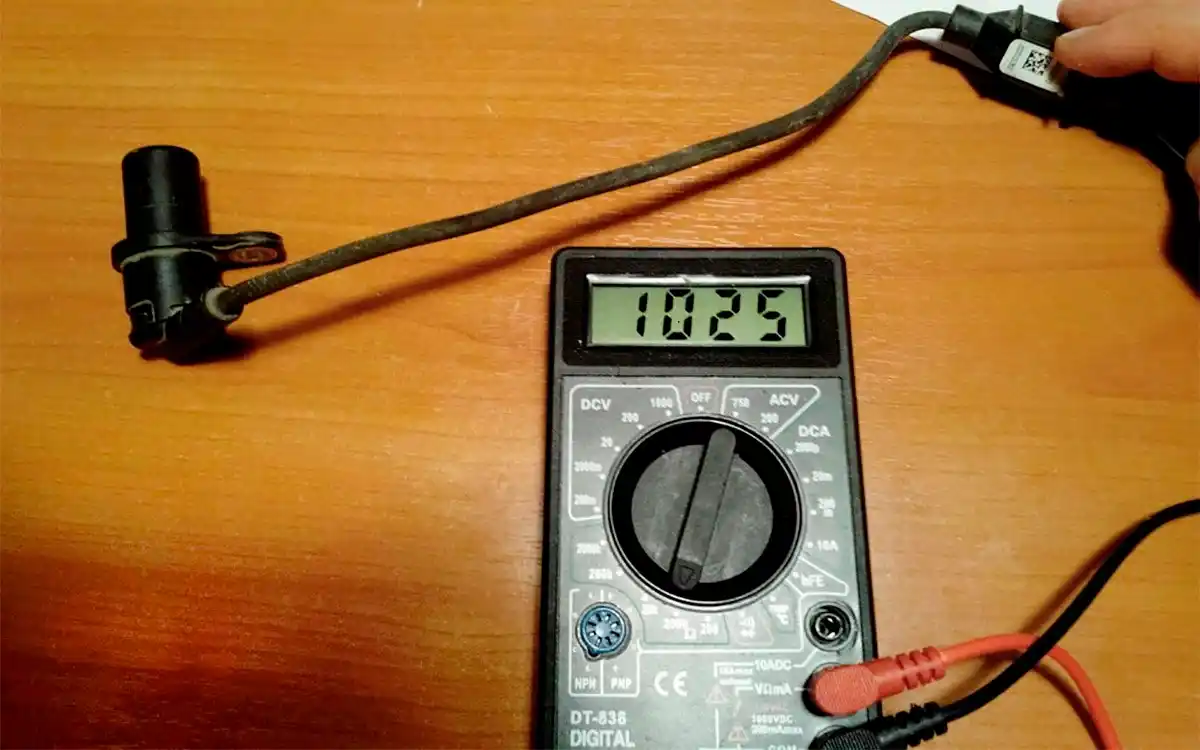

Индуктивный датчик (2 контакта): измеряем сопротивление

Шаги

Шаг 1. Обесточьте автомобиль: выключите зажигание и отключите разъём датчика.

Шаг 2. Переключите мультиметр в режим измерения сопротивления (Ω), диапазон 2–20 кОм. Подсоедините щупы к контактам датчика коленвала.

Шаг 3. Сравните результат с нормой для вашей модели. Типичное сопротивление индуктивного ДПКВ лежит в диапазоне 500–1500 Ω. Показание «∞» (обрыв) или значение ниже 150 Ω указывает на неисправность обмотки.

Шаг 4. Выполните «wiggle-test»: пошевелите жгут проводки и разъём, не отключая мультиметр. Если показания скачут или пропадают, проблема может быть в проводке или окислении контактов, а не в датчике.

Шаг 5. Если есть возможность, проверьте зазор между датчиком и зубчатым диском коленвала. Производители указывают норму в мануале. Для большинства систем зазор лежит в пределах 0,8–1,2 мм. Слишком большой зазор снижает амплитуду сигнала.

Датчик Холла (3 контакта): измеряем напряжение

Шаги

Шаг 1. Определите распиновку разъёма. Обычно один контакт — питание (+5 или +12 В), второй — масса (GND), третий — сигнальная линия. Схему можно найти в руководстве по ремонту или электрической схеме автомобиля.

Шаг 2. Включите зажигание, не запуская двигатель. Переключите мультиметр в режим измерения постоянного напряжения (V DC). Проверьте напряжение между контактом питания и массой. Должно быть +5 В (реже +12 В в зависимости от системы).

Шаг 3. Измерьте напряжение между сигнальным контактом и массой при прокрутке двигателя стартером. Датчик Холла должен выдавать переключающийся сигнал: от 0 до 5 В в виде прямоугольных импульсов. Если сигнал «плоский» или отсутствует, датчик может быть неисправен.

Шаг 4. Если питание отсутствует, ищите обрыв проводки между ЭБУ и датчиком или неисправность блока управления. Если питание есть, но сигнал не переключается, проверьте зазор до модулятора и состояние самого ДПКВ.

Шаг 5. Повторите «wiggle-test» для жгута проводов.

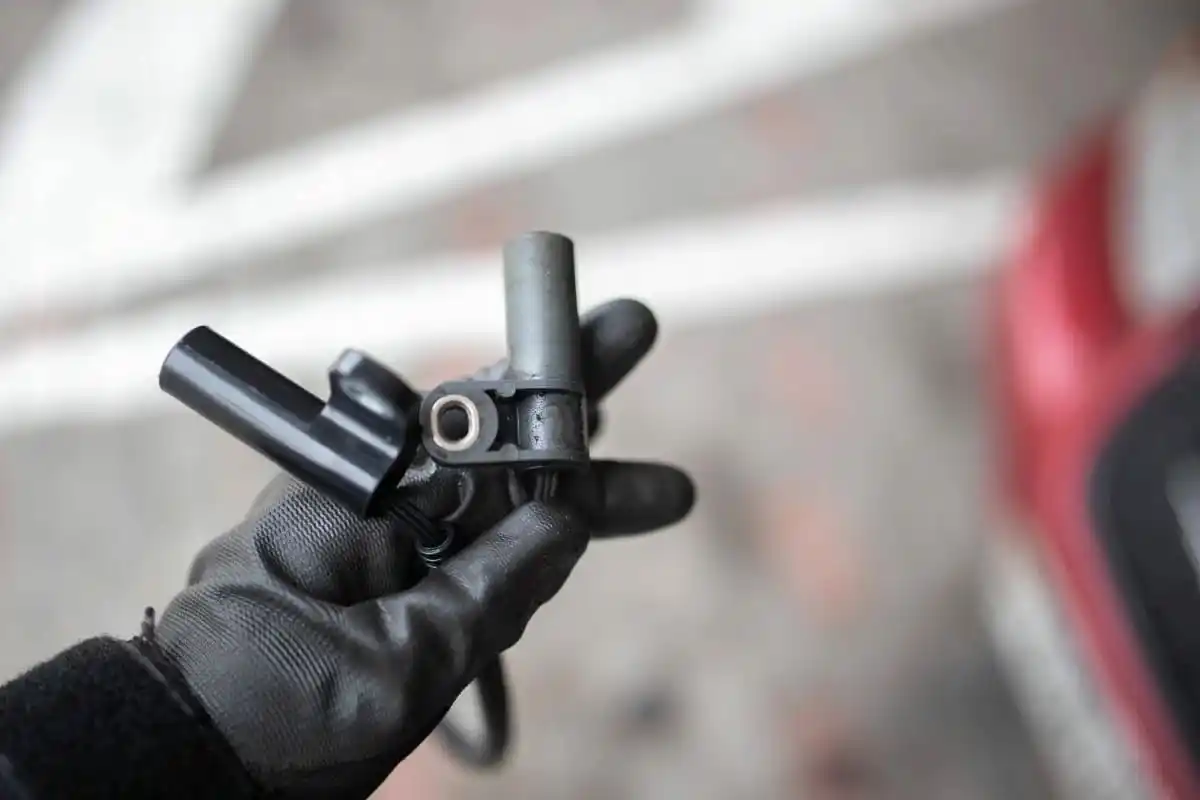

Виды датчиков коленвала и их принцип работы

Датчики коленвала делятся на два основных типа: индуктивные и датчики Холла. Они различаются принципом работы, количеством контактов и методикой проверки.

Индуктивный датчик (2 контакта) состоит из катушки и магнита. При вращении коленвала зубья модулятора проходят мимо датчика, изменяя магнитное поле. В катушке возникает переменное напряжение (ЭДС индукции), которое передаётся в ЭБУ. Такой датчик не требует внешнего питания. Сигнал — аналоговый синусоидальный, амплитуда зависит от скорости вращения коленвала. При прокрутке стартером амплитуда около 0,5 Вp-p, на холостом ходу может достигать 2,5 Вp-p. При диагностике проверяют сопротивление обмотки, форму сигнала и зазор до зубчатого диска.

Датчик Холла (3 контакта) работает на основе эффекта Холла: при изменении магнитного поля переключается встроенный транзистор, формируя цифровой сигнал. Такой датчик требует питания (обычно +5 или +12 В) и имеет три контакта: питание, масса и сигнал. Выходной сигнал — прямоугольные импульсы с логическими уровнями 0 и 5 В. Датчик Холла точнее передаёт информацию о положении коленвала на низких оборотах. При проверке измеряют наличие питания, стабильность массы и переключение сигнальной линии.

Что делать, если датчик коленвала неисправен?

Если проверка подтвердила неисправность ДПКВ, решение зависит от характера проблемы: повреждена проводка, окислен разъём или вышел из строя сам сенсор.

Начните с устранения проблем проводки. Восстановите массу, очистите и обработайте контакты разъёма, устраните обрывы и короткие замыкания. Проверьте зазор между датчиком и модулятором — производители указывают норму в мануале, для большинства систем это 0,8–1,2 мм. Если зазор не регулируется (фиксированная посадка), проверьте чистоту зубчатого диска и отсутствие налипшей грязи или металлической стружки.

Если датчик даёт нестабильный сигнал или обмотка оборвана, замена может быть необходима. Выбирайте оригинальный датчик или качественный аналог. Оригинальные ДПКВ обеспечивают стабильность сигнала и долгий срок службы. Аналоги могут работать нестабильно, особенно на низких оборотах. Критерии выбора: бренд с гарантией, технические характеристики по сопротивлению или питанию, отзывы о совместимости с вашей моделью.

Доступ к датчику влияет на трудоёмкость замены. Если ДПКВ расположен спереди, у шкива коленвала, работа занимает от 30 минут до 1 часа в зависимости от модели. Датчик у маховика потребует ямы или подъёмника, иногда — частичного демонтажа защиты или элементов выхлопа, трудоёмкость может достигать 2–3 нормо-часов.

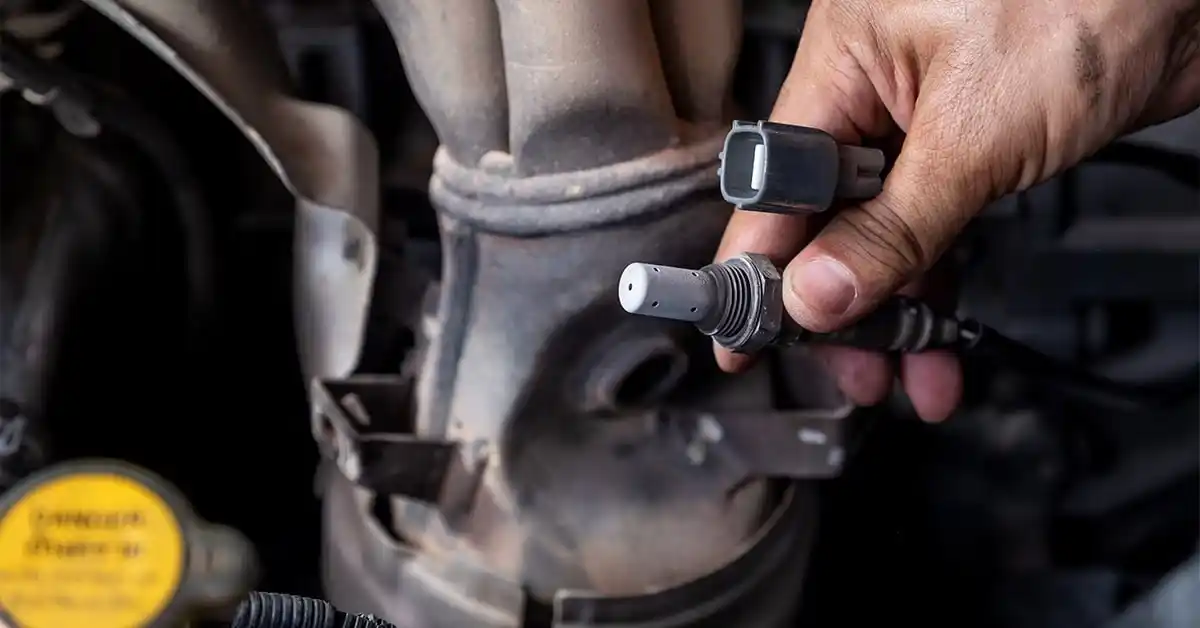

После установки нового датчика очистите коды ошибок через OBD-сканер. Запустите двигатель и проверьте параметры Live Data: обороты должны отображаться корректно, синхронизация CKP/CMP — в норме. Если двигатель работает нестабильно, проверьте зазор и качество фиксации разъёма.

Процедура адаптации (relearn) после замены ДПКВ

На большинстве автомобилей достаточно очистить коды ошибок и запустить двигатель. Обязательная процедура адаптации требуется для некоторых систем Ford: Crankshaft Position Sensor Profile Correction или CASE Relearn. Процедура заключается в серии замедлений с 60 до 40 миль/ч (около 100–65 км/ч) на прямой дороге без торможения — обычно 3 цикла. Это позволяет ЭБУ запомнить профиль нового датчика.

Для других марок (Nissan, BMW) в официальных источниках 2020+ подтверждения обязательной процедуры не найдено. Уточните требования к адаптации в руководстве по ремонту вашей модели.

Типовые ошибки диагностики ДПКВ

Избежать типовых ошибок при проверке датчика коленвала помогут следующие рекомендации:

1. Не используйте мегаомметр 500 В для проверки катушки ДПКВ. Высокое напряжение может повредить обмотку. Измеряйте сопротивление обычным мультиметром в режиме Ω.
2. Индуктивность измеряют в Генри (Гн) или миллиГенри (мГн), а не в мегагерцах (МГц). Частотная характеристика и индуктивность — разные параметры.
3. Не замыкайте сигнальную линию датчика Холла на массу или питание при измерениях. Это может повредить ЭБУ.
4. Не прокалывайте изоляцию проводов для измерений. Используйте back-probing щупы или измеряйте на контактах разъёма.
5. Не используйте сомнительные методы диагностики, например, «проверку гаечным ключом» или щелчки бензонасоса. Для диагностики применяйте OBD-сканер и мультиметр.
6. Не игнорируйте дифференциальную диагностику. Похожие симптомы могут вызывать неисправности других датчиков (например, датчика распредвала), механические проблемы (проскок ремня ГРМ, срезанная шпонка шкива), плохая масса ЭБУ, неисправный иммобилайзер или слабый стартер/аккумулятор.

Как найти норму для своего автомобиля

Усреднённые значения сопротивления, зазора и питания не всегда применимы к конкретной модели. Чтобы найти точные нормы:

1. Определите VIN вашего автомобиля (на кузове, в ПТС или СТС).
2. Найдите руководство по ремонту (service manual) или электрическую схему (wiring diagram) по VIN. Обычно это официальные мануалы производителя или даташиты от поставщика датчика.
3. Откройте раздел Engine Electrical / Crankshaft Position Sensor. Там указаны сопротивление обмотки, напряжение питания (для Холла), рекомендуемый зазор и форма сигнала.
4. Если мануала нет, обратитесь к официальному дилеру или специализированной СТО с запросом на технические данные для вашего двигателя и года выпуска.

Не используйте усреднённые значения без проверки в мануале. Диапазоны могут отличаться в 2–3 раза в зависимости от системы.

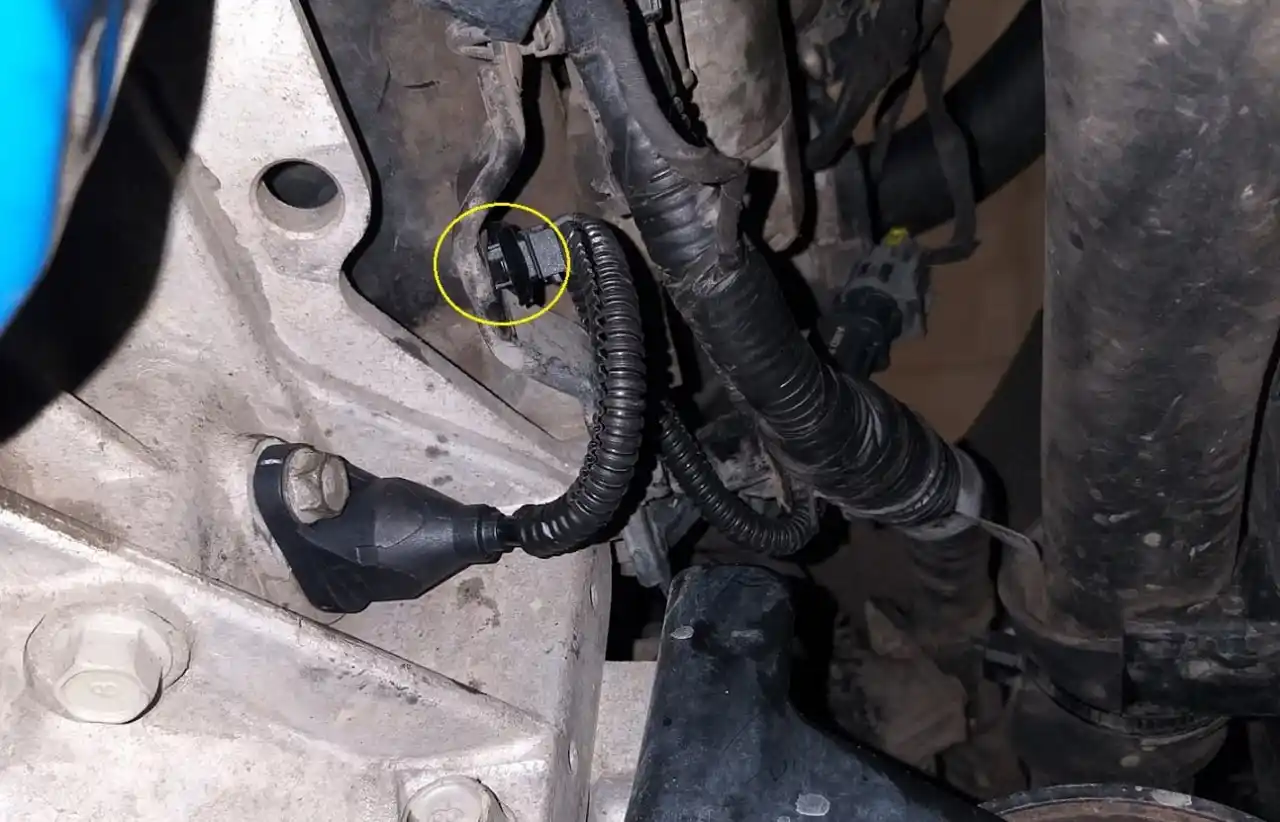

Где находится датчик коленвала на популярных авто

Расположение ДПКВ зависит от конструкции двигателя и может различаться даже внутри одной марки. Чаще всего датчик установлен в одной из трёх зон.

• Передняя часть двигателя, у шкива коленвала. Датчик крепится на блоке цилиндров или кронштейне рядом с зубчатым диском, который вращается вместе со шкивом. Это наиболее распространённое расположение на современных автомобилях. Ищите кронштейн рядом с демпфером, разъём направлен вверх или к радиатору.
• Задняя часть двигателя, у маховика. ДПКВ установлен на стыке двигателя и коробки передач, считывает сигнал с зубчатого венца маховика. Доступ снизу, через яму или подъёмник. Часто требуется снятие защиты картера.
• Сбоку блока цилиндров. Реже встречающийся вариант, когда датчик смонтирован сбоку возле модулятора на коленвале. Доступ зависит от компоновки моторного отсека.

Для точного определения местоположения используйте руководство по ремонту или электрическую схему. Учтите, что датчик может быть закрыт пластиковыми кожухами или другими узлами, и для доступа потребуется частичная разборка.
