Схема подключения розетки прицепа: пошаговая инструкция с распиновкой на 7 и 13 контактов

Правильное подключение розетки прицепа — это безопасность на дороге и соответствие стандартам ISO. Ниже — готовые схемы распиновки 7-pin и 13-pin с цветами проводов, наглядный порядок монтажа и проверка. Следуйте стандартам и требованиям ПДД: исправные сигналы прицепа — вопрос безопасности.

Что нужно знать о подключении розетки фаркопа

Подключение розетки прицепа к фаркопу обеспечивает работу световых приборов прицепа и соответствие требованиям безопасности. Неправильное подключение приводит к хаотичному свечению габаритов, отказу поворотников или ошибкам бортовой электроники.

Основа правильного подключения — следование стандарту ISO для распиновки. ISO 1724 задаёт схему для 7-контактной розетки, ISO 11446 — для 13-контактной. Эти стандарты определяют, какой контакт отвечает за какую функцию, независимо от цвета провода на конкретном автомобиле.

На автомобилях с CAN-шиной, LED-оптикой или системой контроля ламп часто требуется блок согласования. Без него контроллер штатной электроники интерпретирует нагрузку прицепа как обрыв или короткое замыкание и выдаёт предупреждения на приборной панели. Прямое подключение в таких системах нарушает штатный обмен данными и может привести к ошибкам «LAMP FAILURE» или «LED LMP OPEN».

При монтаже используйте качественные клеммы, обеспечьте надёжную массу и защитите разъём от влаги. Проверяйте каждый контур после подключения: габарит, левый и правый поворотник, стоп-сигнал, массу. Это занимает несколько минут с мультиметром, но предотвращает проблемы в пути.

Какую розетку выбрать: 7-pin или 13-pin?

Выбор типа разъёма определяется набором функций, которые нужны прицепу. Ставить 13-pin на простой багажный прицеп избыточно, но для каравана или автодома 7-pin недостаточен.

7-pin (ISO 1724) покрывает базовые световые цепи: габариты, поворотники, стоп-сигналы, противотуманный задний фонарь. Этого достаточно для простых прицепов — багажных, лодочных, одноосных платформ.

13-pin (ISO 11446) добавляет задний ход, постоянное питание от аккумулятора и питание по зажиганию.

Эти линии нужны для автодомов, прицепов-дач, холодильников, зарядки аккумулятора прицепа или дополнительного оборудования.

Главное отличие — не только количество функций, но и герметичность разъёма. 13-pin разъёмы обычно имеют более надёжное уплотнение и механизм фиксации, что снижает риск коррозии и самопроизвольного отключения.

Если прицеп не требует дополнительных цепей питания и заднего хода, 7-pin — достаточное решение. Для караванов, автодомов и прицепов с электрооборудованием выбирайте 13-pin.

Переходники 7↔13 обеспечивают совместимость разъёмов, но при подключении 7-pin прицепа к 13-pin розетке автомобиля функции заднего хода и питания недоступны — это аппаратное ограничение меньшего числа контактов.

Схемы подключения и распиновка

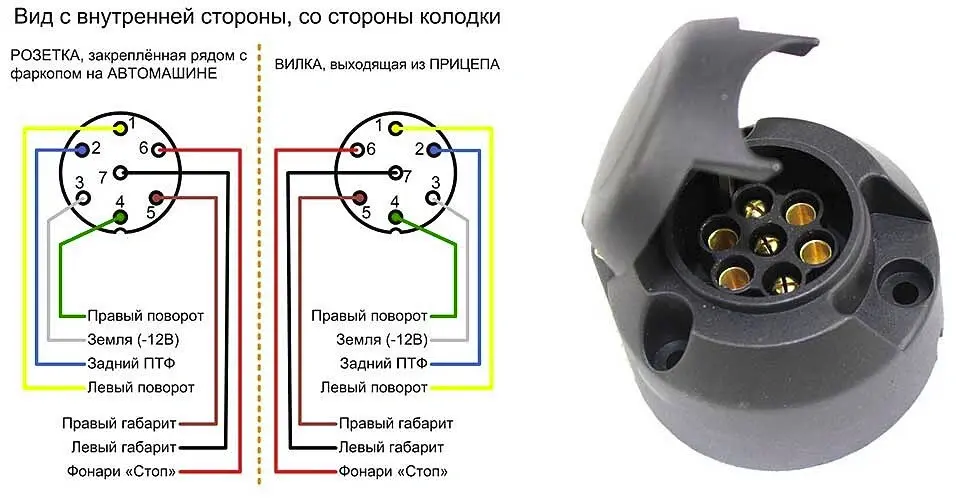

Ориентация распиновки: как смотреть на схему

Перед подключением разберитесь с ориентацией контактов. Нумерация пинов смотрится со стороны контактов — то есть так, как вы видите разъём, когда вставляете в него вилку.

Вид на розетку автомобиля — смотрите на контакты розетки, установленной на фаркопе. Нумерация пинов идёт по кругу против часовой стрелки (для 7-pin) или по схеме, указанной на корпусе (для 13-pin). На большинстве разъёмов нумерация выбита на пластике — проверяйте её перед подключением.

Вид на вилку прицепа — зеркально отражён. Когда вы смотрите на провода, выходящие из вилки, нумерация пинов меняется. Если сомневаетесь — проверьте функцию каждого контакта мультиметром, а не полагайтесь на цвет провода.

Путаница ориентации — одна из самых частых ошибок. Если подключить «зеркально», правый поворотник будет мигать как левый, а габариты перепутаются. Перед пайкой или обжимом контактов сверьте нумерацию на корпусе розетки с распиновкой ниже.

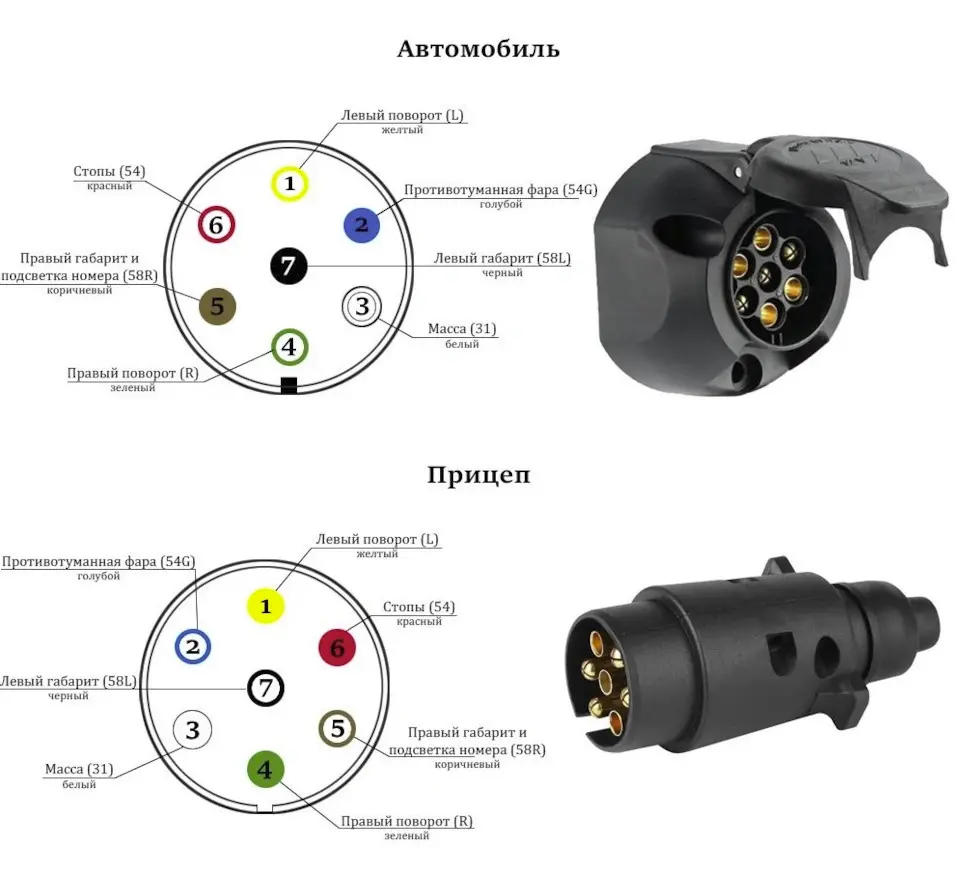

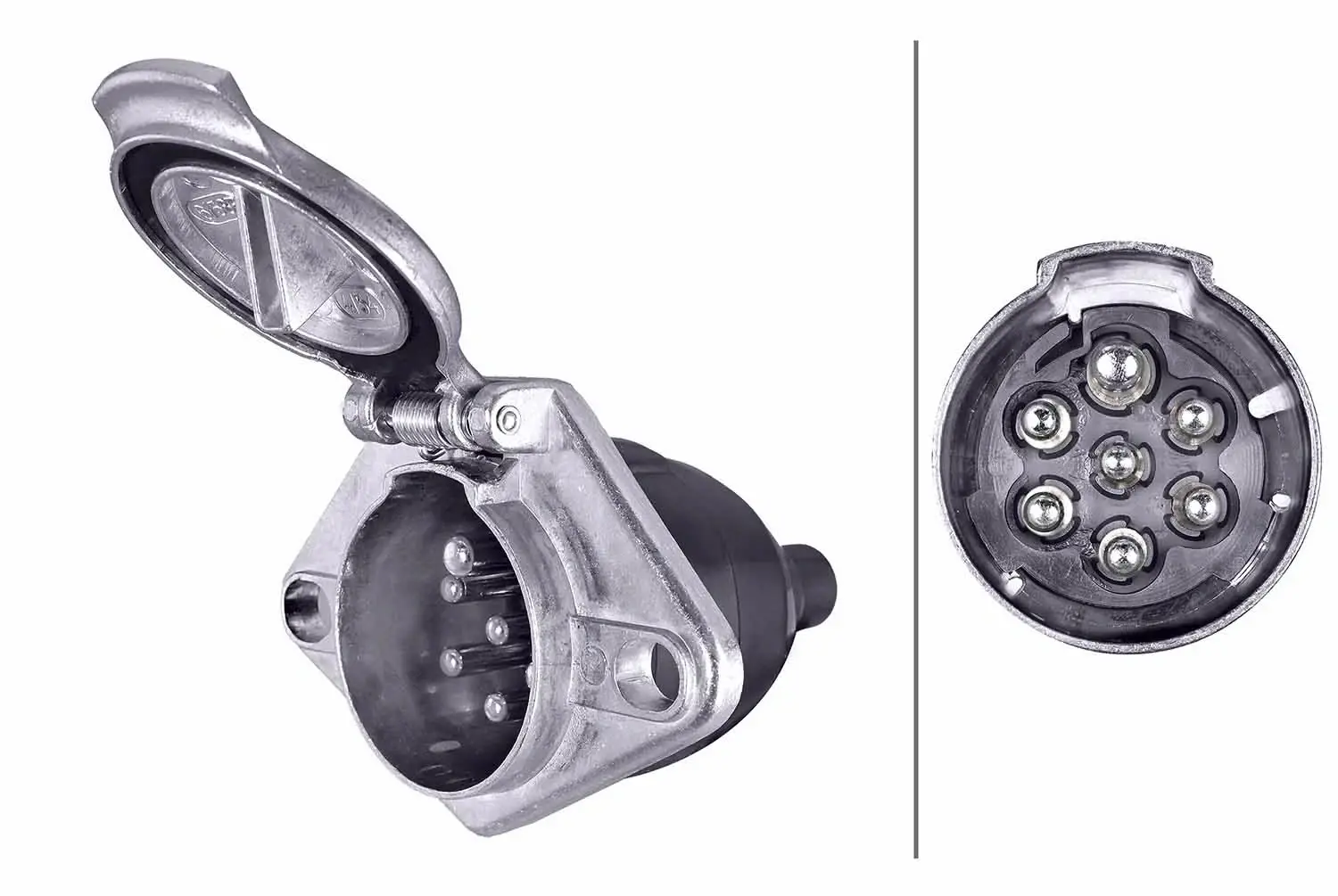

Схема подключения 7-контактной розетки (ISO 1724)

ISO 1724 задаёт единую распиновку для 7-pin разъёма: каждый пин имеет свою функцию и рекомендуемый цвет провода. Эта схема покрывает базовые световые цепи прицепа.

Распиновка 7-контактной розетки:

1. Левый поворотник — жёлтый провод
2. Противотуманный задний фонарь — синий провод
3. Масса (common earth return) — белый провод
4. Правый поворотник — зелёный провод
5. Правый габарит/задний фонарь — коричневый провод
6. Стоп-сигнал — красный провод
7. Левый габарит/передний фонарь — чёрный провод

Контакт 3 — общий возврат цепи, он должен иметь надёжное соединение с кузовом автомобиля. Плохой контакт массы — причина большинства проблем со светом прицепа. Зачистите место подключения до металла, используйте болтовое соединение и защитите от коррозии.

Цвета проводов указаны по стандарту, но на конкретном автомобиле они могут отличаться. Всегда сверяйтесь с распиновкой разъёма и проверяйте функцию контакта мультиметром, а не полагайтесь только на цвет изоляции.

Исключения и региональные отклонения:

Некоторые производители прицепов в СНГ отступают от стандартной распиновки. Например, на прицепах МЗСА фонарь заднего хода иногда подключают к контакту 5, перенося правый габарит на контакт 7. Если габариты на прицепе МЗСА не горят, проверьте, что сигнал выведен и на контакт 5, и на контакт 7 в розетке автомобиля.

На некоторых прицепах встречаются альтернативные цвета проводов: вместо стандартного коричневого на контакте 5 может быть розово-красный, вместо чёрного на контакте 7 — голубо-чёрный. Всегда проверяйте функцию пина мультиметром, не только цвет изоляции.

Фиксируйте проводники, выполняйте зачистку и обжим контактов качественными наконечниками, обеспечьте влагозащиту корпуса розетки. Неверная распиновка или плохой контакт массы приводит к хаотичному свечению габаритов и поворотников.

Схема подключения 13-контактной розетки (ISO 11446)

13-pin разъём расширяет функции 7-pin: добавляются фонарь заднего хода, постоянный плюс от аккумулятора и питание по зажиганию. Эти линии нужны для холодильников, зарядки аккумулятора прицепа или дополнительного оборудования.

Распиновка 13-контактной розетки:

1. Левый поворотник — жёлтый
2. Противотуманный задний фонарь — синий
3. Масса для цепей освещения (1–8) — белый
4. Правый поворотник — зелёный
5. Правый габарит — коричневый
6. Стоп-сигнал — красный
7. Левый габарит — чёрный
8. Фонарь заднего хода — розовый/серый
9. Постоянный плюс (от АКБ) — оранжевый
10. Плюс по зажиганию — серый
11. Масса для контакта 10 — белый/чёрный
12. Резерв (без штатной функции)
13. Масса для контакта 9 — белый/красный

Контакты 9, 10, 13 и 11 работают с более высокими токами, чем световые цепи. Используйте провод сечением 2,5 мм² для этих линий и установите отдельные предохранители у источника питания. Для световых цепей (контакты 1–8) достаточно 1,5 мм².

Разделение масс по стандарту снижает падение напряжения на потребителях и упрощает диагностику. Контакт 3 — масса для световых цепей, контакт 11 — для питания по зажиганию, контакт 13 — для постоянного плюса. Это предотвращает перегрузку одного возвратного провода и снижает риск перегрева.

Питание холодильника и зарядка АКБ прицепа:

Контакт 9 (постоянный плюс) используется для питания холодильника на стоянке или зарядки аккумулятора прицепа через реле-разделитель или DC-DC зарядное устройство. Номинал предохранителя для этой цепи зависит от нагрузки: для холодильника 50–70 Вт достаточно 10 А, для зарядки через DC-DC модуль — 15–25 А.

Контакт 10 (плюс по зажиганию) активируется при включённом зажигании автомобиля и используется для питания оборудования прицепа во время движения или зарядки АКБ прицепа через «умный» генератор. Если у вас караван с инвертором или мощной нагрузкой, используйте для контакта 10 провод сечением не менее 2,5 мм² и защиту предохранителем 15–25 А.

Для правильной зарядки АКБ прицепа через контакт 9 или 10 часто требуется реле-разделитель (VSR) или DC-DC зарядное устройство. Простое прямое подключение к АКБ автомобиля без управляющей схемы может привести к разряду основной батареи на стоянке или недозаряду прицепной АКБ в движении. Если планируете автономное питание прицепа, уточните схему подключения у производителя оборудования.

Обеспечьте влагозащиту разъёма и разгрузку натяжения кабеля. 13-pin разъёмы обычно имеют резиновый уплотнитель и механизм фиксации — используйте их.

Пошаговая инструкция по монтажу и проверке

Инструменты: мультиметр (или тестер со световым индикатором), обжимные клещи, клеммы под сечение провода, термоусадочная трубка или изолента, герметик для кабельных вводов, пластиковые хомуты.

Шаг 1. Подготовка места и кабеля. Закрепите кронштейн розетки на фаркопе. Проложите кабель от задней части автомобиля к месту подключения (обычно — задний фонарь или багажник), избегая острых кромок и горячих поверхностей. Оставьте запас длины для разгрузки натяжения. Используйте схему подключения для конкретной модели автомобиля, если она есть в мануале или на официальном сайте производителя. Это снизит риск ошибок.

Шаг 2. Зачистка проводов. Снимите изоляцию на 8–10 мм с каждого провода. Используйте инструмент для зачистки, чтобы не повредить жилы. Проверьте целостность жил визуально.

Шаг 3. Обжим контактов. Наденьте клемму на зачищенный провод и обожмите обжимными клещами. Проверьте, что провод не выходит из клеммы при лёгком натяжении. Наденьте термоусадочную трубку и прогрейте её, либо изолируйте соединение изолентой.

Шаг 4. Монтаж разъёма на кронштейн. Вставьте контакты в корпус розетки согласно схеме распиновки. Убедитесь, что контакты зафиксированы — они должны входить до щелчка. Закрепите корпус на кронштейне.

Шаг 5. Подключение по схеме. Подключите провода к соответствующим цепям автомобиля: поворотники, габариты, стоп-сигнал, масса. Для 13-pin дополнительно подключите задний ход, постоянный плюс и питание по зажиганию. Не ориентируйтесь только на цвета проводов автомобиля — сверяйтесь с функцией контакта по схеме или проверяйте мультиметром. Запишите, к какому пину какая цепь подключена — это упростит диагностику в будущем.

Шаг 6. Проверка мультиметром. Включите габариты — проверьте напряжение на контактах 5 и 7 (для 7-pin) или 5 и 7 (для 13-pin). Включите левый поворотник — напряжение должно появиться на контакте 1. Включите правый поворотник — на контакте 4. Нажмите педаль тормоза — напряжение на контакте 6. Проверьте массу: подключите один щуп мультиметра к кузову автомобиля, второй — к контакту 3. Сопротивление должно быть близким к нулю. Для 13-pin проверьте контакты 11 и 13 аналогично. Для 13-pin дополнительно проверьте задний ход (контакт 8), постоянный плюс (контакт 9) и питание по зажиганию (контакт 10).

Шаг 7. Контроль безопасности. Закрепите жгут проводов пластиковыми хомутами, чтобы предотвратить переломы жил от вибрации. Нанесите герметик в месте ввода кабеля в корпус розетки. Установите защитную крышку с уплотнителем. Проверьте все цепи ещё раз под нагрузкой: подключите прицеп или используйте тестовую панель с лампами. Убедитесь, что все световые приборы работают корректно, без мерцания или задержек.

На автомобилях с бортовой электроникой после подключения проверьте панель приборов на наличие ошибок. Если появились сообщения о неисправности ламп или системы освещения, потребуется блок согласования.

Блок согласования (Smart-Connect): когда он нужен

Блок согласования — электронный модуль, который согласует цепи прицепа с бортовой сетью автомобиля. Он нужен на автомобилях с CAN-шиной, системой контроля ламп или LED-оптикой.

Модуль разгружает штатные цепи автомобиля: он получает сигналы от бортовой электроники и управляет мощными выходами на розетку прицепа. Это предотвращает ошибки на панели приборов и защищает электронику автомобиля от перегрузки.

Когда блок согласования обязателен

• Автомобиль оснащён системой контроля перегоревших ламп. При подключении прицепа напрямую система не распознаёт нагрузку и выдаёт ошибку.
• Автомобиль имеет LED-оптику с контролем тока. Прямое подключение ламп накаливания прицепа вызывает ошибку из-за разницы в токе потребления.
• Автомобиль оснащён алгоритмами стабилизации прицепа (ESP с функцией Trailer Assist). Для работы этих систем требуется корректная интеграция прицепа в бортовую сеть.
• При включении поворотников или стоп-сигналов на панели приборов появляются ошибки типа «LED LMP R OPEN» или «LAMP FAILURE».
• Поворотники мигают с увеличенной частотой или тускло светят.
• При включении тормоза загораются несколько цепей одновременно (эффект «гирлянды»).

Признаки необходимости блока согласования: ошибки по световым приборам на панели, некорректная работа поворотников прицепа, одновременное включение нескольких цепей при нажатии на педаль тормоза.

Подключение блока согласования и кодирование

Подайте питание на модуль от аккумулятора через предохранитель (обычно 15–25 А). Подключите сигнальные входы к штатным цепям автомобиля — обычно это тонкие провода от блока управления светом или комбинации приборов. Подключите выходы модуля к розетке прицепа.

После монтажа проверьте все каналы мультиметром: габариты, поворотники, стоп-сигналы, задний ход. Убедитесь, что на панели приборов нет ошибок, а все световые приборы работают без задержек и мерцания.

Кодирование и интеграция:

На многих современных автомобилях (особенно VAG, BMW, Mercedes-Benz) после установки блока согласования требуется активировать функцию «Trailer» в блоках управления через диагностический сканер. Это отключает задние парктроники при движении задним ходом с прицепом, переключает заднюю противотуманную фару и активирует систему стабилизации прицепа (Trailer Stability Assist).

Если после установки блока согласования парктроники продолжают срабатывать при заднем ходе с прицепом или на панели отсутствует индикация подключённого прицепа, обратитесь к специалисту с диагностическим оборудованием. Без кодирования часть функций может работать некорректно.

Для автомобилей с мультиплексной проводкой или CAN-управлением светом в большинстве случаев блок согласования необходим для корректной работы электрики прицепа.
