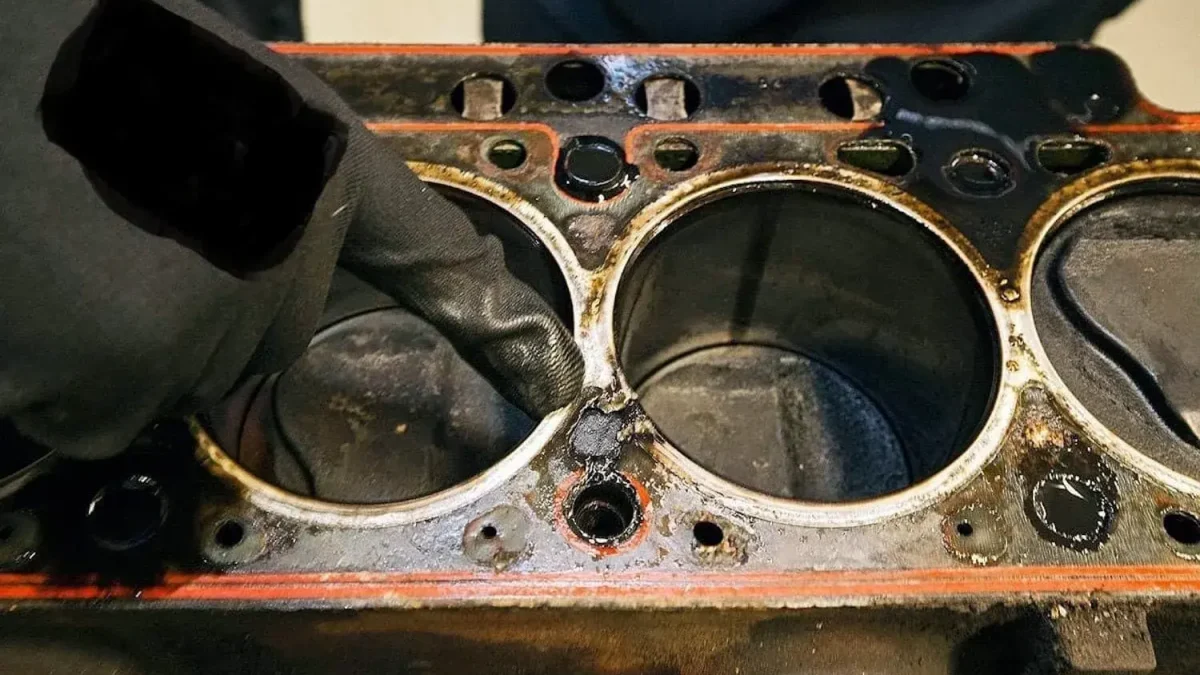

Пробита прокладка ГБЦ: признаки, причины, диагностика и ремонт

Белый густой выхлоп с запахом антифриза, эмульсия на масляном щупе, пузыри в расширительном бачке и внезапный перегрев — типичные симптомы пробитой прокладки ГБЦ. При появлении хотя бы двух признаков одновременно рекомендуется прекратить движение, проверить уровень охлаждающей жидкости и масла, выполнить CO₂‑тест системы охлаждения. Подтверждённый пробой требует ремонта: дальнейшая эксплуатация может привести к деформации головки блока, разжижению масла и капитальному ремонту двигателя.

Что делать прямо сейчас при подозрении на пробой

Если заметили белый густой выхлоп, который не исчезает после прогрева, эмульсию на щупе или пузыри в расширительном бачке, действуйте следующим образом:

1. Остановитесь в безопасном месте — не глушите двигатель сразу на высоких оборотах, дайте ему поработать на холостых 30–60 секунд для равномерного остывания.
2. Включите печку на максимум — это помогает отвести тепло из системы охлаждения и снизить риск локального перегрева ГБЦ.
3. Проверьте уровень охлаждающей жидкости (только на холодном двигателе) — при критически низком уровне можно временно долить антифриз того же типа или дистиллированную воду, но это не является решением проблемы.
4. Оцените состояние двигателя и возможность дальнейшего движения — если температура двигателя продолжает расти, белый дым усиливается или уровень охлаждающей жидкости быстро падает, дальнейшее движение не рекомендуется, лучше вызвать эвакуатор.
5. Если решили ехать до сервиса, минимизируйте нагрузку: держите обороты ниже 2000 об/мин, избегайте пробок и остановок на подъёмах, останавливайтесь каждые 5–10 км для контроля температуры и уровня охлаждающей жидкости.
6. Следите за работой вентилятора охлаждения — если вентилятор не включается, движение на автомобиле не безопасно, необходима эвакуация.

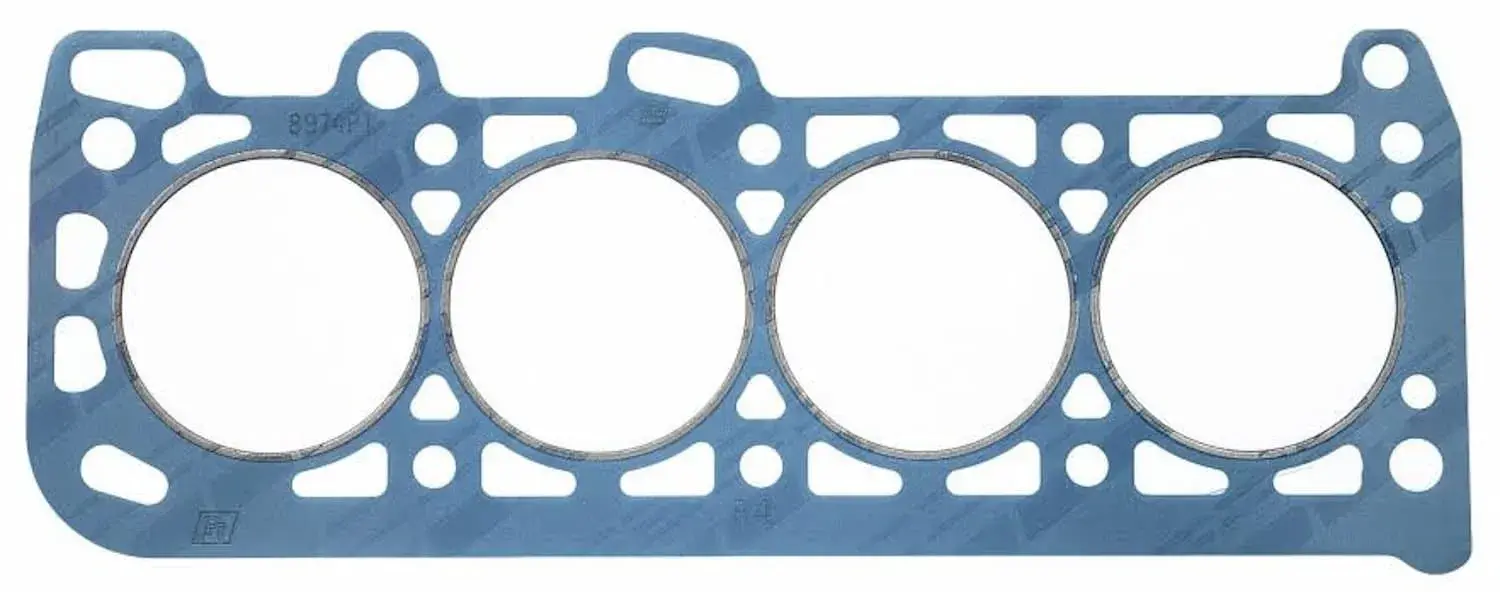

Что такое прокладка ГБЦ и почему она «пробивает»?

Прокладка ГБЦ герметизирует стык между головкой блока цилиндров и блоком двигателя. В ней проходят три независимые зоны: камеры сгорания, каналы охлаждающей жидкости и масляные магистрали. При повреждении прокладки герметичность нарушается — выхлопные газы могут проникать в систему охлаждения, антифриз попадать в цилиндры или масляные каналы, а масло смешиваться с охлаждающей жидкостью.

Основная причина пробоя — перегрев двигателя. Высокая температура вызывает тепловое расширение металла, неравномерную деформацию плоскостей и ослабление прижима прокладки. В результате материал прокладки прогорает или сминается, образуются микроканалы между изолированными зонами.

Дополнительные факторы риска: детонация в камере сгорания, ошибки при затяжке болтов ГБЦ, использование некачественного или несовместимого антифриза, агрессивная чип‑настройка двигателя без учёта тепловых нагрузок.

Признаки пробитой прокладки ГБЦ: как отличить от других неисправностей

Белый густой выхлоп с «сладковатым» запахом

Антифриз попадает в камеру сгорания через пробитую прокладку, испаряется и выходит через выхлопную трубу в виде густого белого пара с характерным сладковатым запахом этиленгликоля. Симптом наиболее заметен при холодном пуске и в первые минуты после запуска.

Как отличить от конденсата зимой:

• Конденсат — белый пар исчезает через 5–10 минут после прогрева двигателя, на конце выхлопной трубы появляются капли чистой воды, запаха антифриза нет.
• Антифриз в цилиндре — белый густой дым сохраняется и после прогрева до рабочей температуры, присутствует сладковатый запах, уровень охлаждающей жидкости в бачке падает, в расширительном бачке появляются пузыри при повышении оборотов до 1500–2000 об/мин.

Эмульсия на щупе или под крышкой масла

Охлаждающая жидкость смешивается с маслом и образует светло‑бежевую или жёлтую пену с консистенцией майонеза. Эмульсию можно увидеть на масляном щупе, внутренней поверхности крышки маслозаливной горловины и на стенках клапанной крышки.

Важно: эмульсия только на крышке при коротких городских поездках зимой может быть вызвана конденсатом. Если масло на щупе чистое, уровень антифриза стабилен и белого дыма нет — это не обязательно признак пробоя. Если эмульсия присутствует на щупе и в картере — рекомендуется подтвердить диагноз CO₂‑тестом.

Пузыри в расширительном бачке, выдавливание антифриза

Выхлопные газы могут проникать в систему охлаждения, создавая избыточное давление. В расширительном бачке появляются постоянные пузыри при работающем двигателе, особенно при повышении оборотов. Уровень антифриза быстро падает, шланги системы охлаждения становятся жёсткими, возможен срыв крышки расширительного бачка или радиатора.

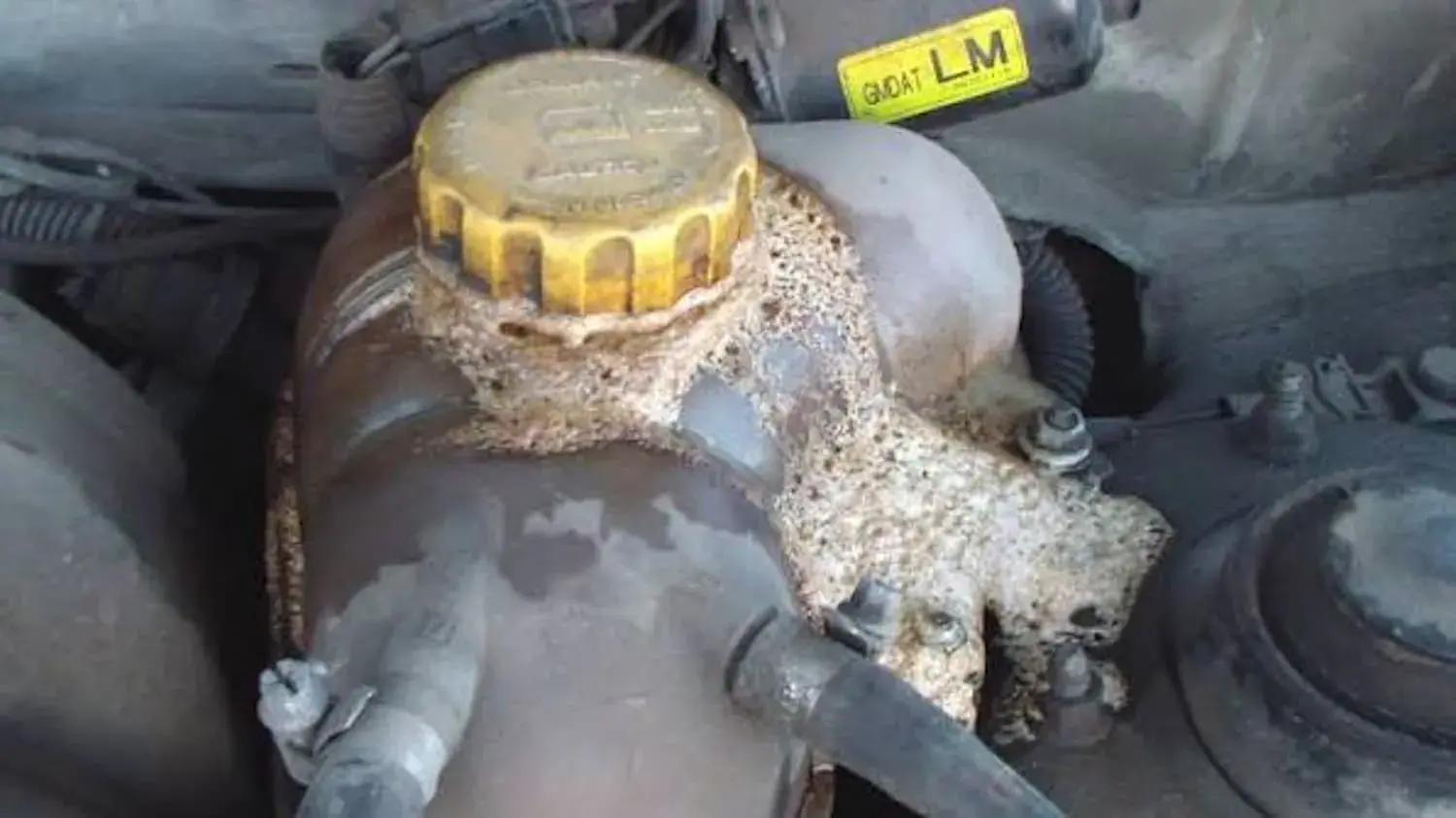

Масляная плёнка в расширительном бачке и на горловине радиатора

Масляная плёнка на поверхности антифриза или маслянистые отложения на горловине радиатора могут указывать на переток масла в контур охлаждения через прокладку или трещину ГБЦ.

Дифференциация от неисправности маслоохладителя:

• Пробитая прокладка ГБЦ — масло в антифризе сопровождается белым дымом из выхлопа и пузырями в бачке при повышении оборотов.
• Пробитый маслоохладитель — масло в антифризе, но белого дыма и пузырей в бачке нет, уровень масла падает быстрее.

Для уточнения диагноза применяют CO₂‑тест, опрессовку системы охлаждения и проверку маслоохладителя.

Маслянистые потёки на стыке ГБЦ и блока

Маслянистые потёки на внешнем стыке головки блока и блока цилиндров могут указывать на утечку по внешнему контуру прокладки. Для локализации утечки рекомендуется мойка двигателя, UV‑контроль и проверка момента затяжки болтов ГБЦ.

Перегрев двигателя и слабый отопитель

Воздушные пробки и потеря охлаждающей жидкости нарушают циркуляцию и теплоотвод. Указатель температуры двигателя поднимается выше нормы, печка дует холодным или едва тёплым воздухом на холостых оборотах. При движении температура может временно снижаться за счёт обдува радиатора, но на холостом ходу и в пробках перегрев возвращается.

Дифференциация от неисправностей системы охлаждения:

• Пробитая прокладка ГБЦ — перегрев сопровождается пузырями в расширительном бачке и белым дымом.
• Неисправный термостат — перегрев без пузырей, белого дыма и эмульсии, нижний патрубок радиатора холодный.
• Неисправный вентилятор — перегрев в пробках, но охлаждение в движении, нет пузырей и дыма.
• Забитый радиатор — медленный прогрев и перегрев без пузырей, дыма и эмульсии.

Потеря тяги, «троит» на холодную

Падение компрессии в одном или нескольких цилиндрах может быть связано с прогаром прокладки между камерами сгорания или попаданием антифриза в цилиндр. Двигатель работает нестабильно, особенно при холодном пуске, появляются пропуски зажигания. Возможны ошибки в памяти ЭБУ по пропускам воспламенения, запах выхлопных газов в расширительном бачке при снятии крышки.

Перед выводом о пробое прокладки рекомендуется исключить неисправности системы зажигания: проверить катушки, свечи и высоковольтные провода.

Почему пробивает прокладку ГБЦ: основные причины

Перегрев двигателя — основной фактор, приводящий к пробою прокладки ГБЦ. Температура металла превышает расчётную, головка блока и блок цилиндров расширяются неравномерно, прижим прокладки ослабевает. Прокладка прогорает в зоне камеры сгорания или между каналами антифриза и цилиндром.

Причинами перегрева могут быть: неисправный термостат, забитый радиатор, отказ вентилятора охлаждения, неисправный насос охлаждающей жидкости, низкий уровень антифриза, воздушные пробки в системе охлаждения.

Детонация в камере сгорания создаёт ударные волны и локальные перегревы, разрушающие материал прокладки. Её могут вызывать низкооктановое топливо, неправильный угол опережения зажигания, неисправные датчики детонации или агрессивная перепрошивка ЭБУ без учёта тепловых нагрузок.

Ошибки при предыдущем ремонте: перетянутые или недотянутые болты крепления головки, повторное использование старых болтов, неправильная последовательность затяжки, установка прокладки без проверки плоскостей на деформацию.

Деформация плоскостей после аварийного перегрева или эксплуатации с повреждённой прокладкой. Без шлифовки и проверки плоскостей новая прокладка может быстро выйти из строя.

Использование некачественного антифриза и смешивание несовместимых жидкостей ускоряют коррозию и разрушение прокладки. Агрессивные присадки могут повредить слои прокладки изнутри.

Как проверить прокладку ГБЦ самостоятельно: методы диагностики

Первичную проверку можно выполнить в гаражных условиях без профессионального оборудования. Цель — подтвердить или исключить пробой прокладки перед обращением на СТО.

Шаг 1. Безопасность и подготовка

Проверку выполняйте только на холодном двигателе. Не открывайте крышку расширительного бачка или радиатора на горячем моторе — давление в системе охлаждения может быть высоким, горячий антифриз опасен. Подготовьте фонарь, чистую салфетку и перчатки.

Шаг 2. Масло на щупе и под крышкой

Осмотрите масло на щупе. Светло‑бежевая пена или жёлтые разводы могут указывать на попадание антифриза в масло. Проверьте внутреннюю поверхность крышки маслозаливной горловины — эмульсия выглядит как светлая пена с консистенцией майонеза.

Важно: эмульсия только на крышке при коротких поездках зимой может быть конденсатом. Если масло на щупе чистое, уровень антифриза стабилен и белого дыма нет — это не обязательно пробой. При наличии эмульсии на щупе и в картере рекомендуется выполнить CO₂‑тест.

Шаг 3. Расширительный бачок

Запустите холодный двигатель и наблюдайте за поверхностью антифриза в расширительном бачке. Снимайте крышку только на холодном двигателе. При работе двигателя и повышении оборотов до 1500–2000 об/мин в бачке могут появляться пузыри — признак прорыва выхлопных газов в систему охлаждения. Запах выхлопных газов над бачком подтверждает диагноз. Быстрое падение уровня антифриза и выдавливание жидкости из бачка — дополнительные симптомы.

Предупреждение: не все системы охлаждения безопасны для запуска с открытой крышкой. Для закрытых систем наблюдайте через прозрачный бачок без снятия крышки. Если система под давлением, используйте переходник или обратитесь к специалистам.

Шаг 4. Свечи и цилиндр

Выкрутите свечи зажигания и осмотрите электроды. Чистый, «вымытый» электрод или белые отложения могут указывать на попадание антифриза в цилиндр. Влажная свеча (не маслом, а охлаждающей жидкостью) — дополнительный признак.

Шаг 5. Тест на CO₂

CO₂‑тест — один из надёжных методов подтверждения пробоя прокладки в домашних условиях при правильном выполнении. Используйте индикаторный набор с химической жидкостью. Заполните колбу индикаторной жидкостью, установите адаптер на горловину радиатора или расширительного бачка, прогрейте двигатель до рабочей температуры. С помощью резиновой груши или насоса втягивайте пары из системы охлаждения через жидкость.

Если жидкость меняет цвет с синего на жёлтый или зелёный, в системе охлаждения присутствуют продукты сгорания (CO₂), что часто указывает на пробой прокладки. При отсутствии изменения цвета тест считается отрицательным. Положительный результат рекомендуется подтвердить дополнительными методами (компрессия, leak‑down, опрессовка).

Инструменты: индикаторная жидкость, тест‑колба, резиновая груша или насос, переходник под горловину радиатора/бачка. Время выполнения: 10–15 минут. Предупреждение: выполнять на тёплом моторе с соблюдением техники безопасности из‑за токсичности паров.

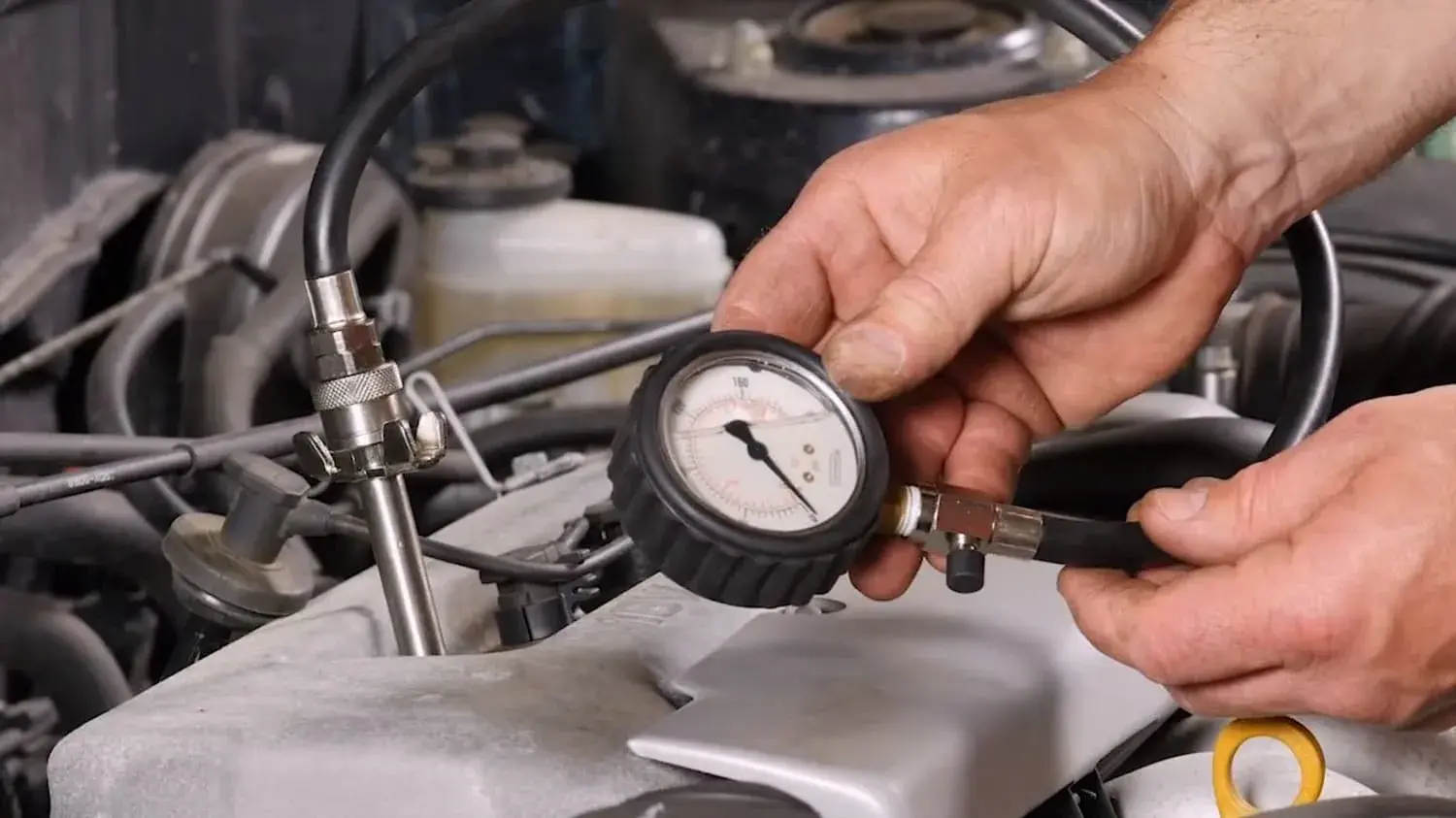

Шаг 6. Компрессия / Leak‑Down (по возможности)

Измерьте компрессию в цилиндрах компрессометром. Падение компрессии в одном или двух соседних цилиндрах может указывать на прогар прокладки между камерами сгорания. Leak‑down тест помогает точнее локализовать утечку: если воздух выходит в систему охлаждения (наблюдаются пузыри при подаче сжатого воздуха в цилиндр), пробой подтверждён.

Можно ли ездить с пробитой прокладкой ГБЦ и какие последствия?

Эксплуатация автомобиля с пробитой прокладкой ГБЦ связана с рисками и должна быть ограничена. В некоторых случаях возможно движение до ближайшего сервиса на короткое расстояние при постоянном контроле температуры двигателя и уровня охлаждающей жидкости. Однако оптимальным вариантом является эвакуация автомобиля.

Пробитая прокладка может привести к перегреву двигателя, попаданию антифриза в масло, разжижению масла и снижению его смазывающих свойств, падению давления масла и ускоренному износу подшипников коленчатого вала.

Последствия длительной эксплуатации с пробитой прокладкой:

• деформация плоскости головки блока цилиндров (требуется шлифовка или замена ГБЦ),
• прогар катализатора из‑за попадания антифриза в выхлопную систему,
• гидроудар при накоплении охлаждающей жидкости в цилиндре (повреждение поршня, шатуна, коленвала),
• задиры на стенках цилиндров и вкладышах из‑за недостатка смазки,
• капитальный ремонт двигателя вместо замены прокладки.

Любая нагрузка, длительная поездка или движение в пробке резко повышают риск критического перегрева и отказа двигателя.

При подозрении на гидроудар из‑за попадания антифриза в цилиндр: не рекомендуется самостоятельно предпринимать сложные действия. Обратитесь к специалистам для диагностики и ремонта. Самостоятельные попытки могут привести к дополнительным повреждениям.

Ремонт и замена прокладки ГБЦ

Что включает в себя замена прокладки ГБЦ?

Замена прокладки начинается с подтверждённой диагностики: компрессометрия, leak‑down тест, CO₂‑тест. После подтверждения пробоя выполняют разборку: снимают навесное оборудование, демонтируют головку блока и осматривают плоскости головки и блока цилиндров.

Плоскости проверяют линейкой и щупами или на поверочной плите. При деформации плоскости головки (допуск зависит от двигателя) требуется шлифовка. Одновременно проверяют седла клапанов, направляющие втулки, состояние распредвалов и гидрокомпенсаторов. При обнаружении трещин требуется более глубокий ремонт или замена узлов.

Устанавливают новую прокладку и новые болты крепления головки. Многие болты — одноразовые (TTY — torque‑to‑yield), повторное использование не допускается, уточняйте рекомендации производителя. Болты затягивают динамометрическим ключом в строгой последовательности с соблюдением момента затяжки и угла доворота.

После сборки меняют моторное масло и масляный фильтр (масло загрязнено антифризом), промывают систему охлаждения, заливают свежий антифриз и удаляют воздушные пробки. Запускают двигатель, проверяют отсутствие утечек, пузырей в расширительном бачке, стабильность температуры и работу печки. Контролируют компрессию после ремонта.

Сложность и продолжительность работ зависят от конструкции двигателя: V‑образные двигатели требуют больше времени, турбированные моторы — демонтажа турбины и интеркулера, двигатели с цепным приводом ГРМ — фиксации фаз и проверки натяжителя цепи. Часто одновременно меняют ремень или цепь ГРМ, сальники распредвалов, прокладку клапанной крышки для экономии на повторной разборке.

После замены прокладки ГБЦ: протокол обкатки и контрольные проверки (первые 500–1000 км)

После установки новой прокладки рекомендуется соблюдать следующий протокол эксплуатации и контроля:

Первые 100 км:

• Избегайте резких ускорений и высоких нагрузок, не превышайте рекомендуемые обороты.
• Следите за температурой двигателя и уровнем охлаждающей жидкости и масла.
• Включайте печку на максимум для дополнительного отвода тепла.

Через 50–100 км:

• Проверьте затяжку хомутов и патрубков системы охлаждения.
• Осмотрите двигатель на предмет подтёков масла и антифриза на стыке ГБЦ и блока.

Промывка систем (выполняется сразу после сборки):

• Масляная система: замените масло и масляный фильтр. При наличии эмульсии выполните промывку перед заливкой нового масла.
• Система охлаждения: промойте дистиллированной водой до чистой сливаемой жидкости, затем залейте свежий антифриз. При наличии эмульсии в расширительном бачке — повторная промывка с использованием специализированных составов.

Через 500 км:

• Повторная проверка компрессии в цилиндрах.
• Контрольный CO₂‑тест системы охлаждения для исключения повторного пробоя.
• Проверка уровней масла и охлаждающей жидкости, осмотр на утечки.

Через 1000 км:

• Финальная проверка всех систем: отсутствие белого дыма, эмульсии, пузырей в бачке, стабильная температура, работа печки.

Профилактика пробоя прокладки ГБЦ: как не допустить повтор

Для предотвращения первичного пробоя или повторного повреждения прокладки рекомендуется:

1. Своевременная замена антифриза по регламенту производителя с использованием рекомендованного типа.
2. Контроль работы термостата и вентилятора охлаждения — проверяйте прогрев нижнего патрубка радиатора и включение вентилятора при повышении температуры.
3. Промывка радиатора — удаляйте загрязнения и при необходимости выполняйте внутреннюю промывку.
4. Контроль детонации — используйте топливо с рекомендованным октановым числом, проверяйте датчики детонации, избегайте агрессивных прошивок ЭБУ без тепловых карт.
5. Чип‑тюнинг с учётом тепловых карт — используйте проверенные прошивки с контролем температур и детонации.
6. Своевременная замена ремня/цепи ГРМ — несвоевременная замена может привести к повреждению клапанов и ГБЦ.
7. Правильное удаление воздуха из системы охлаждения после любых вмешательств.
8. Регулярная диагностика системы охлаждения — проверка давления, состояния крышки радиатора/бачка и отсутствия утечек.
