Ошибка P0141 — быстрая диагностика и устранение неисправности подогревателя лямбда-зонда B1S2

Суть проблемы за 30 секунд

Код P0141 указывает на неисправность подогревателя нижнего датчика кислорода (Bank 1 Sensor 2, после катализатора). Чаще всего причиной является обрыв нагревательной спирали или коррозия разъёма. Эксплуатация автомобиля возможна, но расход топлива может увеличиться, а катализатор подвергается дополнительной тепловой нагрузке.

Первый шаг: проверить разъём, предохранитель цепи подогревателя, измерить сопротивление нагревателя (планарный 8–10 Ом, трубчатый 3–5 Ом). При сопротивлении, близком к бесконечности или нулю, требуется замена датчика. Если питание и масса в норме, но ошибка сохраняется, следует проверить жгут проводки на обрыв или повреждения.

Когда обращаться к специалисту: если код не стирается, предохранитель перегорает повторно, сопротивление вне нормы, или отсутствуют навыки безопасной работы с электропроводкой и под автомобилем.

Электронный блок управления (ЭБУ) контролирует ток через нагревательный элемент датчика кислорода B1S2 и фиксирует ошибку P0141 при обрыве, коротком замыкании или аномальном сопротивлении цепи. Датчик расположен после катализатора и контролирует эффективность дожига выхлопных газов. Подогреватель ускоряет выход датчика на рабочую температуру, что позволяет перейти к замкнутому циклу управления двигателем.

Основные признаки: горит индикатор Check Engine, динамика автомобиля обычно не меняется, но расход топлива может увеличиться. На старых автомобилях возможны колебания оборотов на холодном двигателе, на современных — это встречается редко. Длительная эксплуатация с неисправным подогревателем может привести к перегреву катализатора и сокращению его ресурса.

Владельцу рекомендуется проверить разъём B1S2 на наличие окисления, зелёной плёнки или оплавленных контактов, осмотреть предохранитель цепи подогревателя, считать Freeze Frame с помощью диагностического сканера и убедиться, что ошибка относится именно к Bank 1 Sensor 2, а не к верхнему датчику (Sensor 1). Часто ошибочно путают верхний и нижний датчик на одном банке.

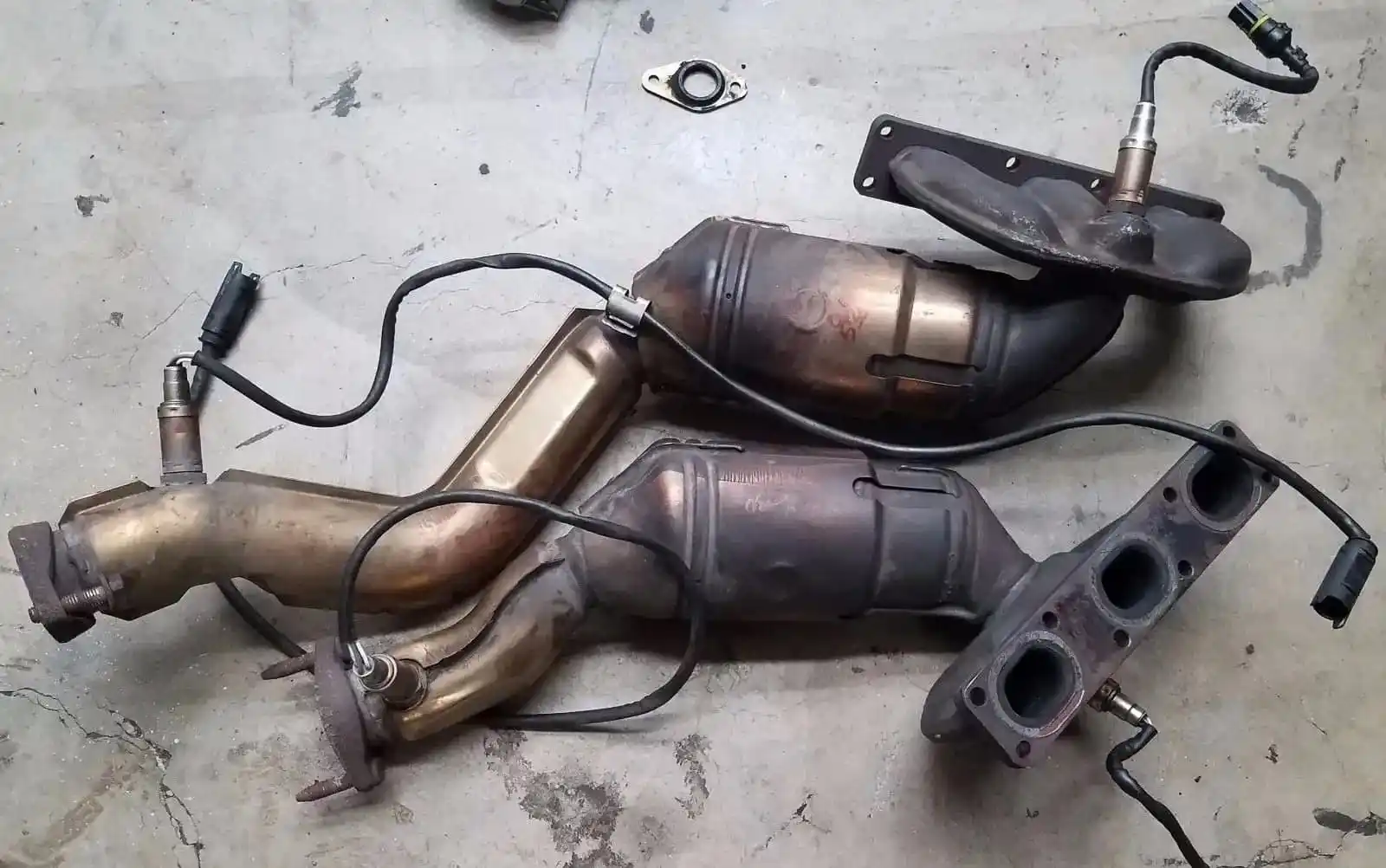

Где находится B1S2 и как работает подогрев

Bank 1 — сторона двигателя с первым цилиндром. Sensor 2 — датчик кислорода после катализатора. На рядных четырёхцилиндровых моторах B1S2 — единственный нижний лямбда-зонд. На V-образных двигателях расположение банка зависит от модели: у Toyota/Lexus первый цилиндр обычно ближе к передней части, у VAG — ближе к коробке передач, у Ford/GM — со стороны ремня ГРМ. Для точного определения рекомендуется обратиться к сервисному руководству конкретного автомобиля.

Подогреватель лямбда-зонда необходим для быстрого достижения рабочей температуры датчиком (около 300–400°C), что обеспечивает точные показания и переход двигателя в замкнутый цикл управления. Без подогрева датчик прогревается дольше, что влияет на работу двигателя и расход топлива.

ЭБУ подаёт питание на один контакт нагревательного элемента и массу на второй, контролируя ток. При выходе сопротивления нагревателя за допустимые пределы или при обрыве цепи фиксируется ошибка P0141. Типичные нормы для диагностики: планарный датчик — 8–10 Ом, трубчатый — 3–5 Ом, ток — 0,4–1,0 А при напряжении 11–14 В.

Основные причины неисправности: обрыв нагревательного элемента из-за термических циклов и вибраций, коррозия или оплавление контактов разъёма из-за влаги и реагентов, повреждение жгута проводки вследствие трения или перегрева, перегоревший предохранитель. Реже встречаются неисправности реле питания или выходного драйвера ЭБУ.

Важно: на современных автомобилях ошибка P0141 не является основной причиной колебаний холостого хода. Если наблюдаются плавающие обороты и горит P0141, рекомендуется дополнительно проверить систему впуска, верхний датчик кислорода и регулятор холостого хода.

Причины и быстрые решения

Обрыв или короткое замыкание нагревательного элемента — наиболее частая причина появления ошибки P0141. Нагреватель внутри датчика выходит из строя из-за термических нагрузок и коррозии. При обрыве сопротивление стремится к бесконечности, при коротком замыкании — к нулю.

«Обрыв или короткое замыкание в цепи нагревателя — самая частая причина возврата ошибки P0141 после замены датчика.» — GM Service Manual, DTC P0141 (2024). URL: https://my.gm.com/content/gmownercenter/gmsic/manuals.html

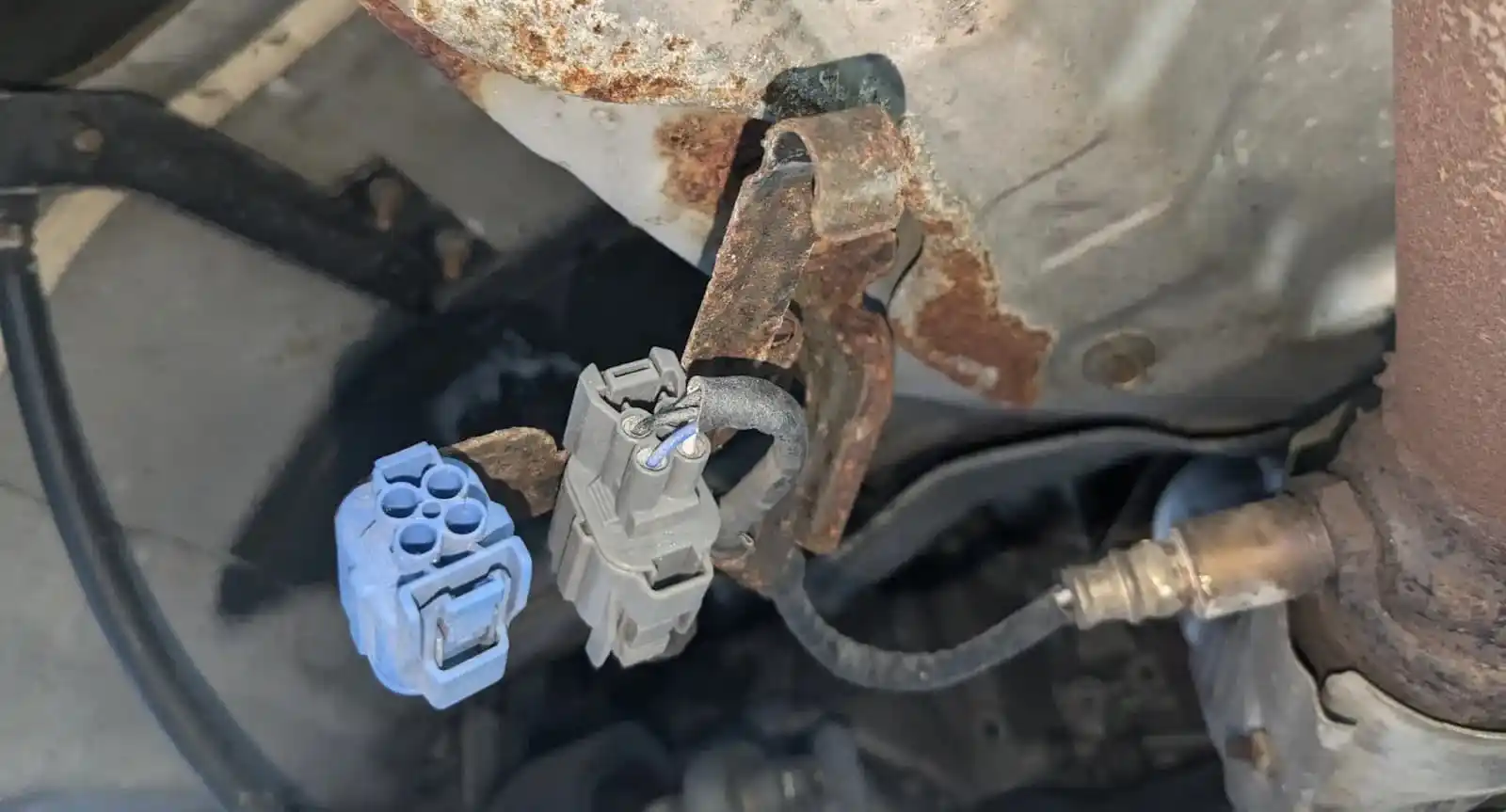

Коррозия и ослабление контактов в разъёме часто встречаются в условиях повышенной влажности и зимней эксплуатации с реагентами. Зелёная плёнка на контактах увеличивает сопротивление цепи, что ЭБУ воспринимает как обрыв. Очистка и обработка защитным составом помогает устранить проблему в значительной части случаев.

Перетирание жгута проводки возникает при контакте с подвижными элементами подвески, выпускной системой или острыми кромками кузова. Это приводит к повреждению изоляции и обрывам или коротким замыканиям.

Перегоревший предохранитель или реле приводит к отсутствию питания подогревателя. Повторное перегорание указывает на неисправность в цепи, которую необходимо устранить. Не рекомендуется устанавливать предохранитель с большим номиналом.

Неподходящий или несовместимый датчик — частая причина повторного появления ошибки после замены. Универсальные датчики требуют правильной распиновки, неправильное подключение приводит к возврату кода.

Неисправность выходного драйвера ЭБУ встречается редко. Если питание, масса, предохранитель и нагреватель исправны, а ошибка сохраняется, возможна неисправность блока управления. Диагностика требует специализированного оборудования и знаний.

Рекомендации по устранению:

1. Очистить и обработать контакты разъёма, устранить коррозию.
2. Заменить датчик при обрыве или коротком замыкании нагревателя.
3. Отремонтировать повреждённую проводку и защитить жгут от повреждений.
4. Заменить предохранитель и реле, при повторном перегорании искать короткое замыкание.
5. При отсутствии других причин проверить выходной драйвер ЭБУ на специализированном оборудовании.

Быстрый алгоритм диагностики (15 минут, без демонтажа)

Цель проверки — подтвердить, что проблема именно в подогревателе B1S2, а не в питании, массе или предохранителе. Работы проводить на остывшем выхлопе (не менее 30 минут после остановки двигателя) или на подъёмнике с соблюдением мер безопасности. Клеммы аккумулятора не отключать до окончания диагностики, если не требуется ремонт проводки.

Шаг 1. Считать код P0141 сканером OBD-II, проверить Freeze Frame: обороты, температуру охлаждающей жидкости, напряжение бортсети и нагрузку в момент фиксации кода. Убедиться, что код относится к Bank 1 Sensor 2. Проверить, нет ли связанных кодов по верхним датчикам (P0135, P0155, P0030, P0050) или по питанию системы управления двигателем. Если есть коды по нескольким датчикам, начать диагностику с общей цепи питания и предохранителя.

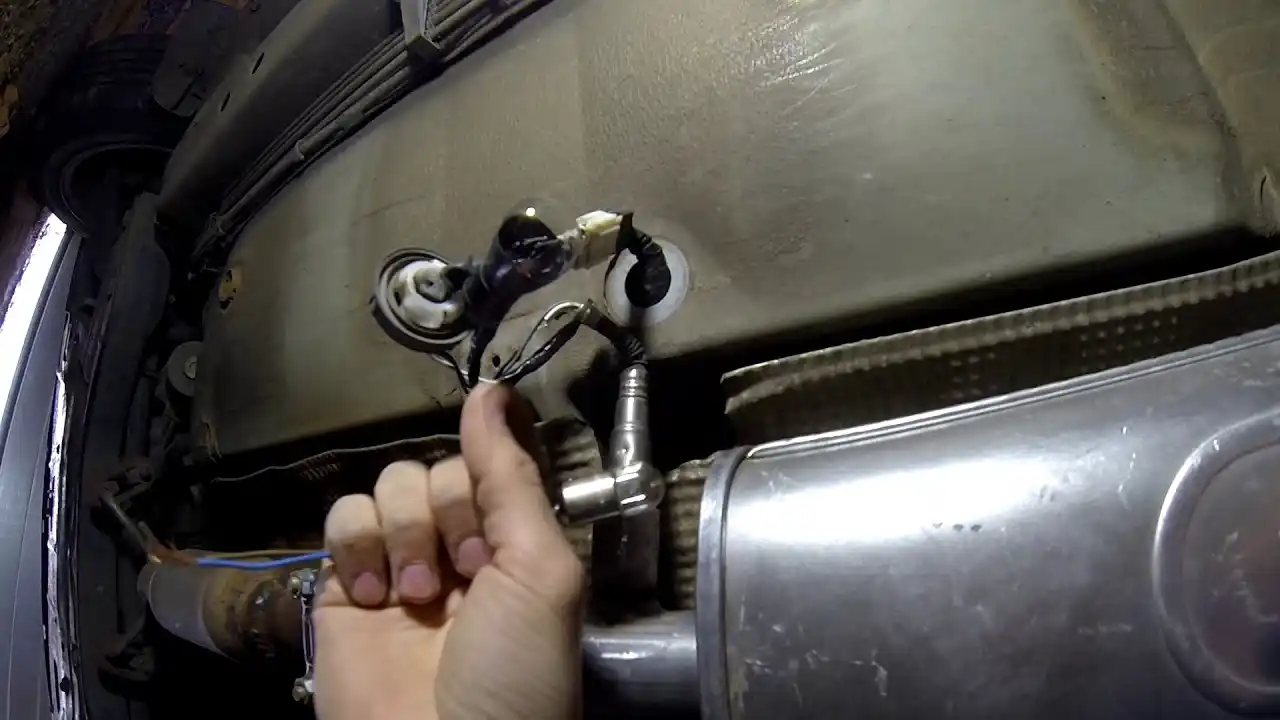

Шаг 2. Визуально осмотреть трассу жгута от датчика до кузова. Проверить надёжность крепления жгута, отсутствие следов оплавления, перетирания, коррозии или механических повреждений. Осмотреть разъём B1S2: нет ли влаги, зелёной плёнки (медное окисление), подгоревших контактов. Снять разъём и очистить контакты. Зелёная плёнка на контактах — признак коррозии медных проводников, её нужно удалить мелкой наждачной бумагой или контактным очистителем, затем обработать защитным составом (диэлектрическая смазка, технический вазелин).

Шаг 3. Включить зажигание (двигатель не заводить), снять разъём датчика, проверить напряжение на контакте питания нагревателя — должно быть около 12 В (допустимо 11–14 В). Второй контакт — масса, падение напряжения между ним и минусовым выводом аккумулятора при подключенной нагрузке (например, контрольная лампа 10 Вт) должно быть менее 0,2 В. Если падение выше, очистить точки массы на кузове и двигателе, проверить затяжку болтов.

Шаг 4. Проверить предохранитель цепи нагревателя (обычно обозначен O2 HTR, A/F, EFI HTR). Если предохранитель перегорел, заменить и проверить, не повторится ли отказ. Повторное перегорание указывает на короткое замыкание в жгуте или нагревателе. Не устанавливайте предохранитель большего номинала — это может привести к возгоранию проводки.

Шаг 5. Если питание и масса в норме, но код активен, высока вероятность обрыва или короткого замыкания нагревательного элемента внутри датчика. Измерить сопротивление нагревателя (см. следующий раздел) и при отклонении от нормы планировать замену B1S2. Если сопротивление в норме, но код вернулся после стирания, проверить жгут на обрыв по всей длине (прозвонить каждый провод от разъёма датчика до разъёма ЭБУ).

Измерения мультиметром: нормы и тесты

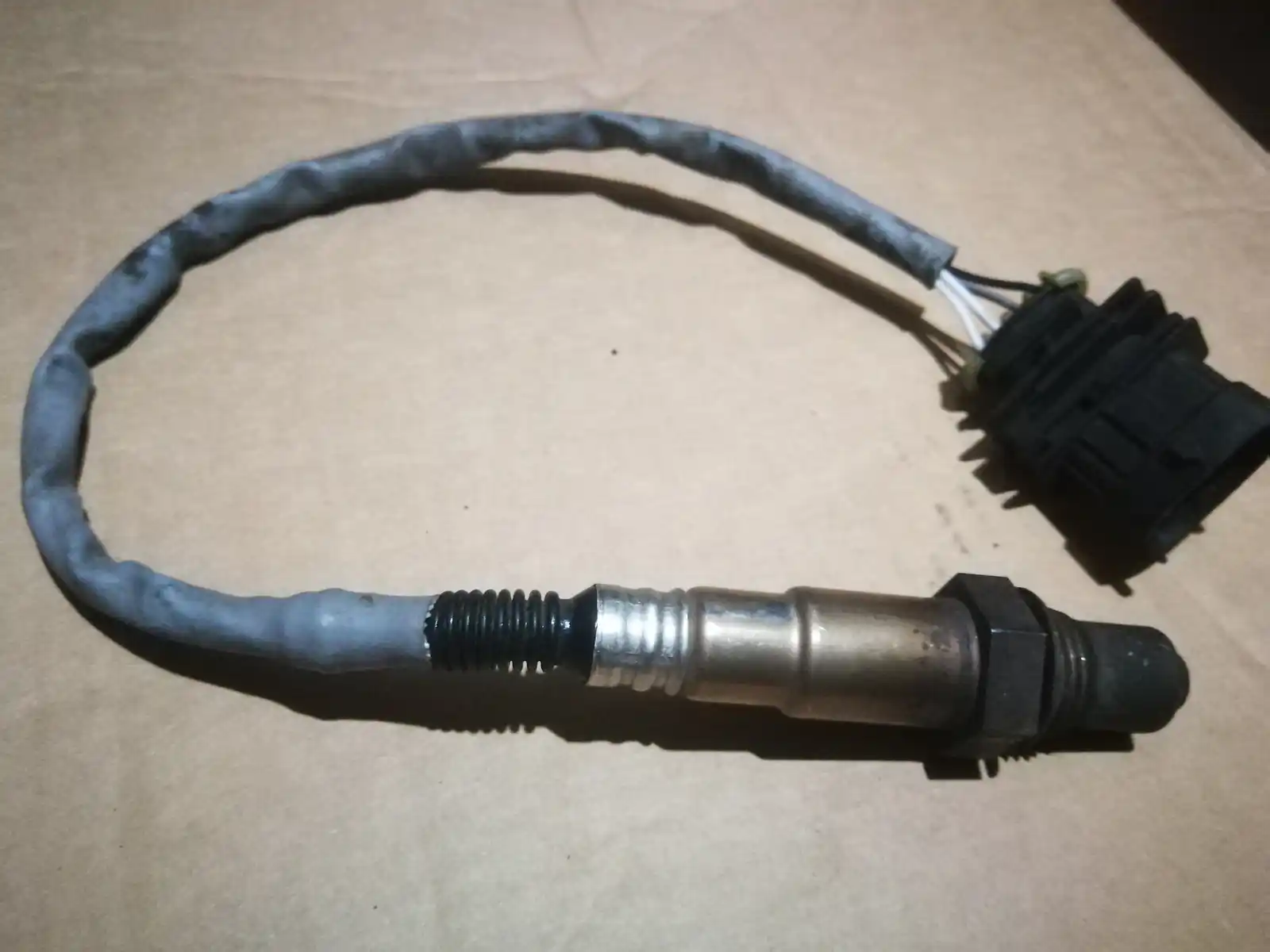

Нагреватель лямбда-зонда: сопротивление и ток

Сопротивление между двумя силовыми контактами нагревателя измеряется при комнатной температуре (~20°C). Для планарных датчиков (с плоским чувствительным элементом) типичный диапазон — 8–10 Ом. Для трубчатых датчиков (узкополосные, старые конструкции) — 3–5 Ом.

Если мультиметр показывает бесконечность, нагреватель оборван внутри. Если сопротивление близко к нулю — короткое замыкание. Типичная ошибка: измерять сопротивление между контактами нагревателя и сигнальными проводами. На 4-проводном датчике два крайних провода обычно нагреватель (цвета зависят от производителя: белый/белый, чёрный/чёрный, серый/серый), два центральных — сигнал и масса сигнала. Если не уверены в распиновке, сверьтесь с электрической схемой автомобиля или сервисным руководством.

Распиновка 4-проводного датчика (типично):

• Контакты 1 и 4 — нагреватель (heater+ и heater−)
• Контакт 2 — сигнал (signal)
• Контакт 3 — масса сигнала (signal GND)

Цвета проводов различаются по брендам: у Bosch нагреватель часто белый/белый, у Denso (Toyota) — чёрный/чёрный, у NTK — серый/серый. Всегда проверяйте схему для конкретной модели.

Тест на ток: подключить нагреватель к предохраненному источнику 12 В и измерить потребление. Нормальный ток для большинства подогревателей лямбда-зонда — 0,4–1,0 А.

Если ток выше 1,5 А, возможно короткое замыкание. Если ток ниже 0,25 А или полностью отсутствует — обрыв или высокое сопротивление в цепи.

Питание, масса, предохранители

Питание нагревателя: при включённом зажигании (двигатель не заводить) на одном из силовых контактов разъёма должно быть около 12 В (допустимо 11–14 В). Питание подаётся через предохранитель, иногда через реле. На некоторых автомобилях ЭБУ коммутирует плюс, а масса постоянная. На других — масса коммутируется ЭБУ, а плюс постоянный. Проверьте электрическую схему конкретного автомобиля.

Масса: падение напряжения между массовым пином разъёма и минусовым выводом аккумулятора при работающем нагревателе должно быть менее 0,2 В. Превышение говорит о плохом контакте массы, коррозии или повреждении провода. Очистите контакты массы на кузове и двигателе, проверьте надёжность затяжки.

Предохранители и реле: проверяйте предохранитель цепи подогревателя не только визуально, но и под нагрузкой — подключите контрольную лампу через предохранитель и включите зажигание. Лампа должна светиться. Повторное перегорание предохранителя после замены указывает на короткое замыкание в жгуте или нагревателе датчика.

Ошибки диагностики и типичные заблуждения

Ошибка №1: Перепутать верхний и нижний датчик на одном банке. P0141 относится к Sensor 2 (после катализатора), а не к Sensor 1 (до катализатора). Коды P0135/P0155 — это верхние датчики. Если перепутать и заменить S1 вместо S2, код вернётся.

Ошибка №2: Установить универсальный датчик с неправильной распиновкой. Универсальные датчики требуют пайки разъёма, если перепутать провода питания и массы нагревателя, код вернётся сразу. Всегда сверяйтесь с распиновкой оригинального датчика и инструкцией к универсальному.

Ошибка №3: Не проверить питание и массу перед заменой датчика. Если проблема в перегоревшем предохранителе или плохом контакте массы, замена датчика не поможет. Код вернётся, а деньги потрачены зря.

Ошибка №4: Игнорировать повторное перегорание предохранителя. Если предохранитель перегорает повторно, не устанавливайте предохранитель большего номинала — это может привести к возгоранию проводки. Ищите короткое замыкание в цепи.

Ошибка №5: Не защитить жгут после ремонта проводки. Если повреждённый участок жгута остался в зоне трения или контакта с горячими элементами, проблема вернётся через несколько недель. Закрепите жгут, установите защиту от трения и теплоизоляцию.

После ремонта: сброс кода и проверка результата

Сброс и валидация готовности

После устранения неисправности очистите коды ошибок с помощью сканера OBD-II. Запустите двигатель, прогрейте до рабочей температуры, проедьте 15–50 километров в смешанном режиме (город/трасса), чтобы ЭБУ выполнил проверку систем и перешёл в замкнутый цикл управления.

Проверьте статус мониторов готовности (Readiness Monitors) в сканере. Для P0141 важны мониторы O2 Heater, O2 Sensor и Catalyst. Если мониторы показывают «Ready» (готов), а код P0141 не вернулся, ремонт можно считать успешным.

Типичный пробег до готовности мониторов: O2 Heater — 5–10 км, O2 Sensor — 15–30 км, Catalyst — 30–50 км. Монитор Catalyst может готовиться дольше, так как требует стабильной работы на трассе с постоянной скоростью. Для ускорения проверки рекомендуется прогреть двигатель до 70°C, проехать на трассе со скоростью 80–100 км/ч в течение 10–15 минут, затем в городском режиме с остановками и холостым ходом 2–3 минуты.

Без сканера можно сбросить память ЭБУ, временно отключив аккумулятор на 10–15 минут. Однако это удалит коды ошибок, а также адаптации и параметры самообучения двигателя (например, память стёкол, радио, адаптации холостого хода). На современных автомобилях предпочтительнее использовать сканер для сброса.

Климат и условия эксплуатации в Казахстане

Влага, реагенты и грязь на дорогах зимой ускоряют коррозию разъёмов и жгутов. Зелёная плёнка на контактах — признак окисления меди под воздействием влаги и хлоридов. Для защиты жгута и разъёма рекомендуется:

• Обрабатывать контакты диэлектрической смазкой или защитным спреем после очистки.
• Проверять уплотнения разъёма, при повреждении заменять разъём или использовать термоусадочную трубку с клеем.
• Закреплять жгут вдали от зон скопления воды и грязи (например, передний подкрылок, задняя балка).
• Использовать защиту от трения (пластиковые хомуты, термозащита) в местах контакта жгута с подвижными элементами.

Морозы увеличивают время прогрева двигателя, без исправного подогрева датчик B1S2 дольше выходит на рабочую температуру, что увеличивает время работы на разомкнутом цикле и расход топлива. Рекомендуется устранить неисправность до наступления зимнего сезона.
